销轴锤上模锻模具设计

销轴锤上模锻模具设计_第1页
1/7
销轴锤上模锻模具设计_第2页
2/7
销轴锤上模锻模具设计_第3页
3/7

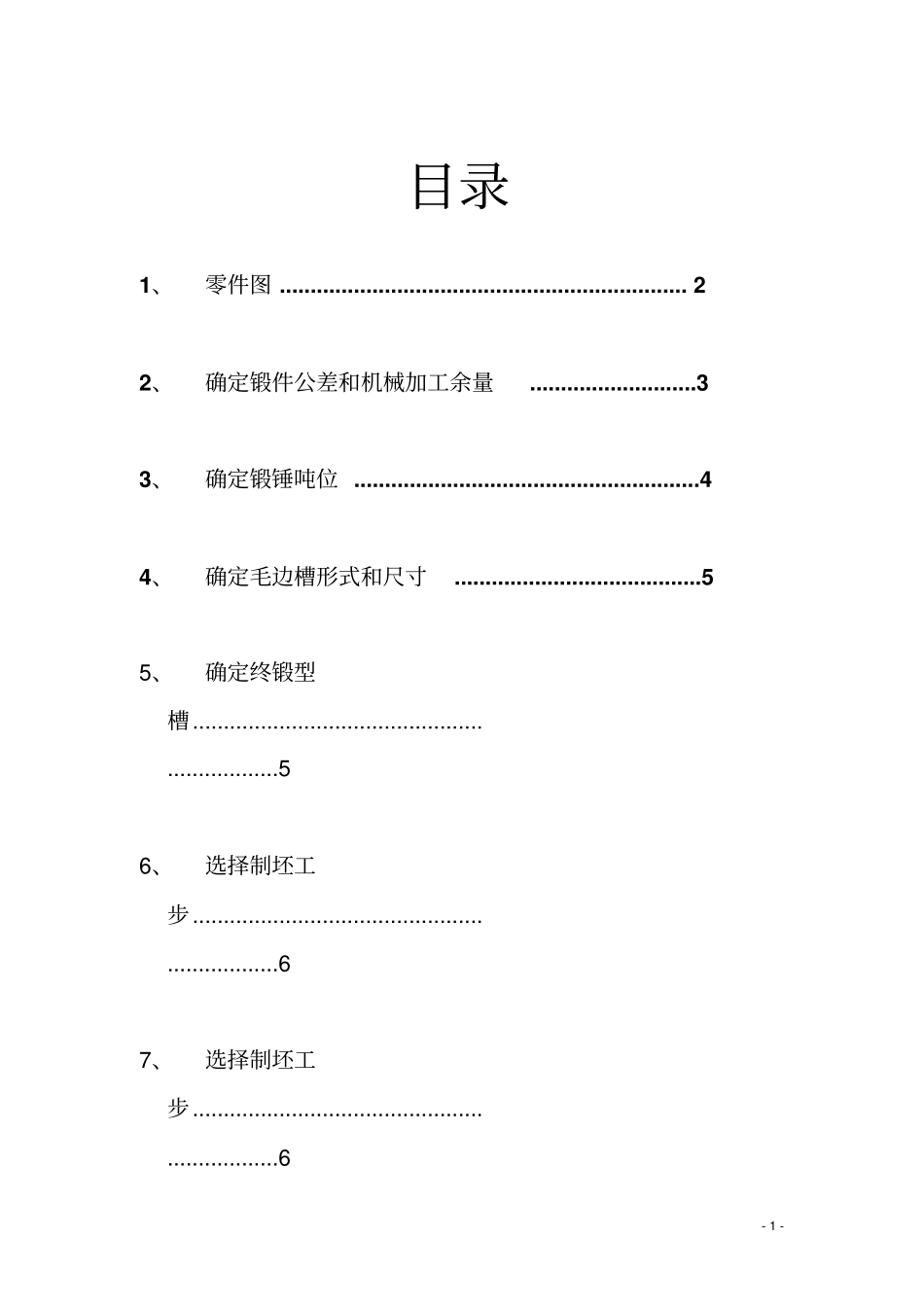

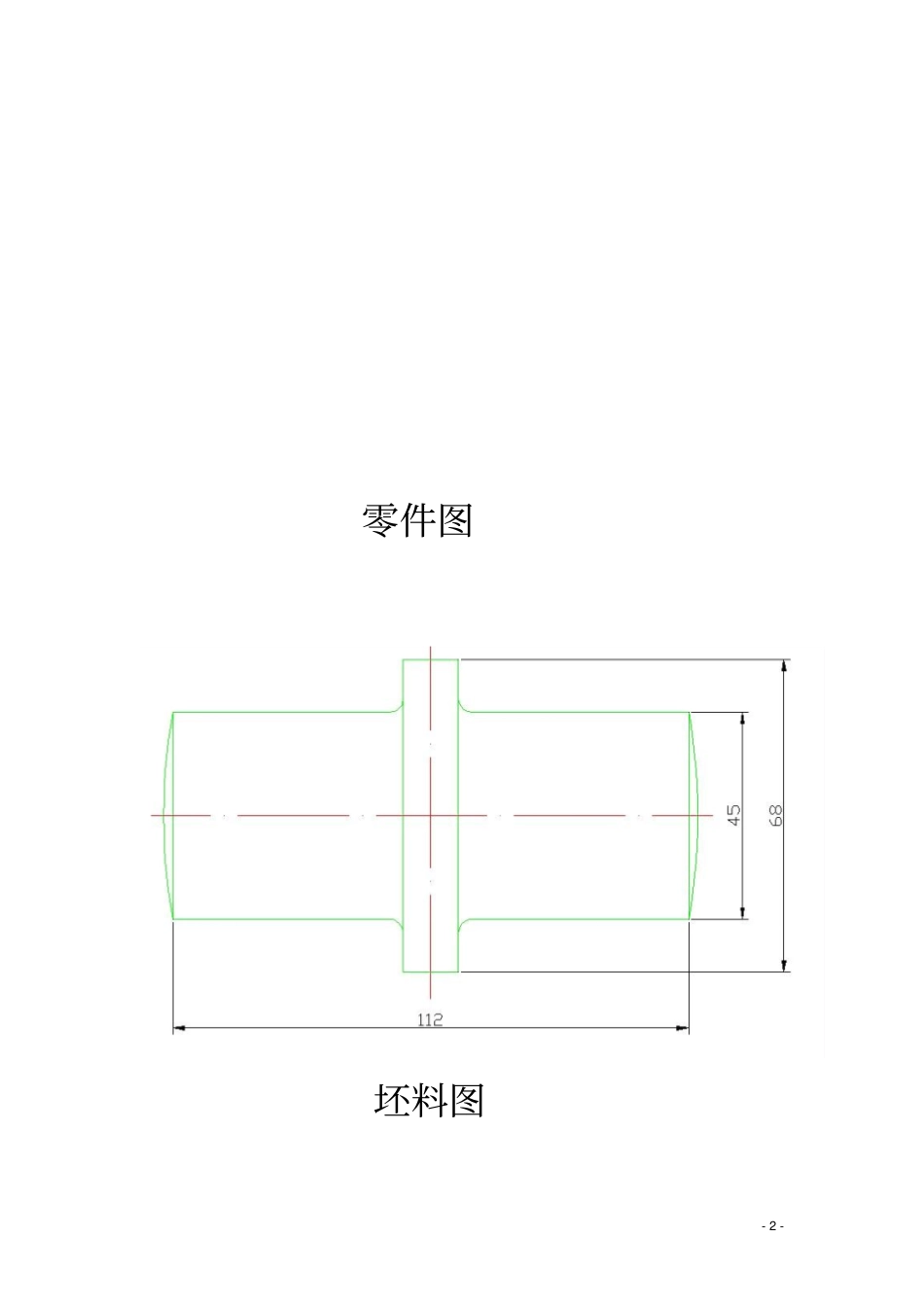

\ 姓名:黄孝楠学号:089011 10 专业:模具设计与制造设计时间: 2010 年 12 月课设题目:销轴锤上锻模具设计- 1 - 目录1、零件图 .................................................................. 2 2、确定锻件公差和机械加工余量...........................3 3、确定锻锤吨位 ........................................................4 4、确定毛边槽形式和尺寸........................................5 5、确定终锻型槽.................................................................5 6、选择制坯工步.................................................................6 7、选择制坯工步.................................................................6 - 2 - 零件图坯料图- 3 - (2 件)一、确定分模面位置根据零件为轴类对称形状,选择上下对称的直线分模。二、确定锻件公差和机械加工余量1、估算锻件质量,由表查出碳钢类密度为7.85g/cm2 计算锻件重量为3.41kg。2、锻件材质系数0.65%c 长、宽、高外表面尺寸的正负偏差大致按+2/3 和-1/3,的比列分配。3.、锻件复杂系数:S=3410/3191=1.06 ,为一级,复杂系数S1查有关手册得,高度公差为+2.4-1.2;长度公差 +2.7-1.3;宽度公差与高度公差一致。零件需磨削加工,加工精度为F2,有参考文献差得高度及水平尺寸的单边余量约为1.7~2.2mm ,取 2mm。外表面加工余量:查有关手册直径方向为2.0~2.5mm 取 2.0mm;水平方向为为2.0~2.5mm 取 2.0mm。4、由于零件复杂程度不高,且为轴类,所以模锻斜度为75、圆角半径: r12+6=8, r2=2+65=67 。6、技术条件:(1)图上未标注的模锻斜度为7 ;(2)允许的残余飞边量0.7mm;- 4 - (3)允许的错差量0.9mm;(4)允许的表面缺陷深度0.8mm;(5)锻件的热处理:调质;(6)锻件表面清理:为便于检查淬火裂纹,采取酸洗;(7)直线度和平面度公差0.8;(8)中心距尺寸公差:4.0;7、根据余量和公差绘制锻件图:三、计算锻件的主要参数(1)锻件在平面上的投影面积为5810 平方毫米;(2)锻件周边长度为386mm;(3)锻件体积为241680 立方毫米;(4)短剑质量为3.41kg。四、确定锻锤吨位总变形面积为锻件在平面图上的投影面积与毛边面积之和,按1t~2t 锤毛边槽尺寸考虑,假定毛边乔部宽度为23mm,总面积F=5810+386*23=14688mm2 按双作用模锻锤吨位确定的经验公式G=(3.5~6.3)k*F 确...
