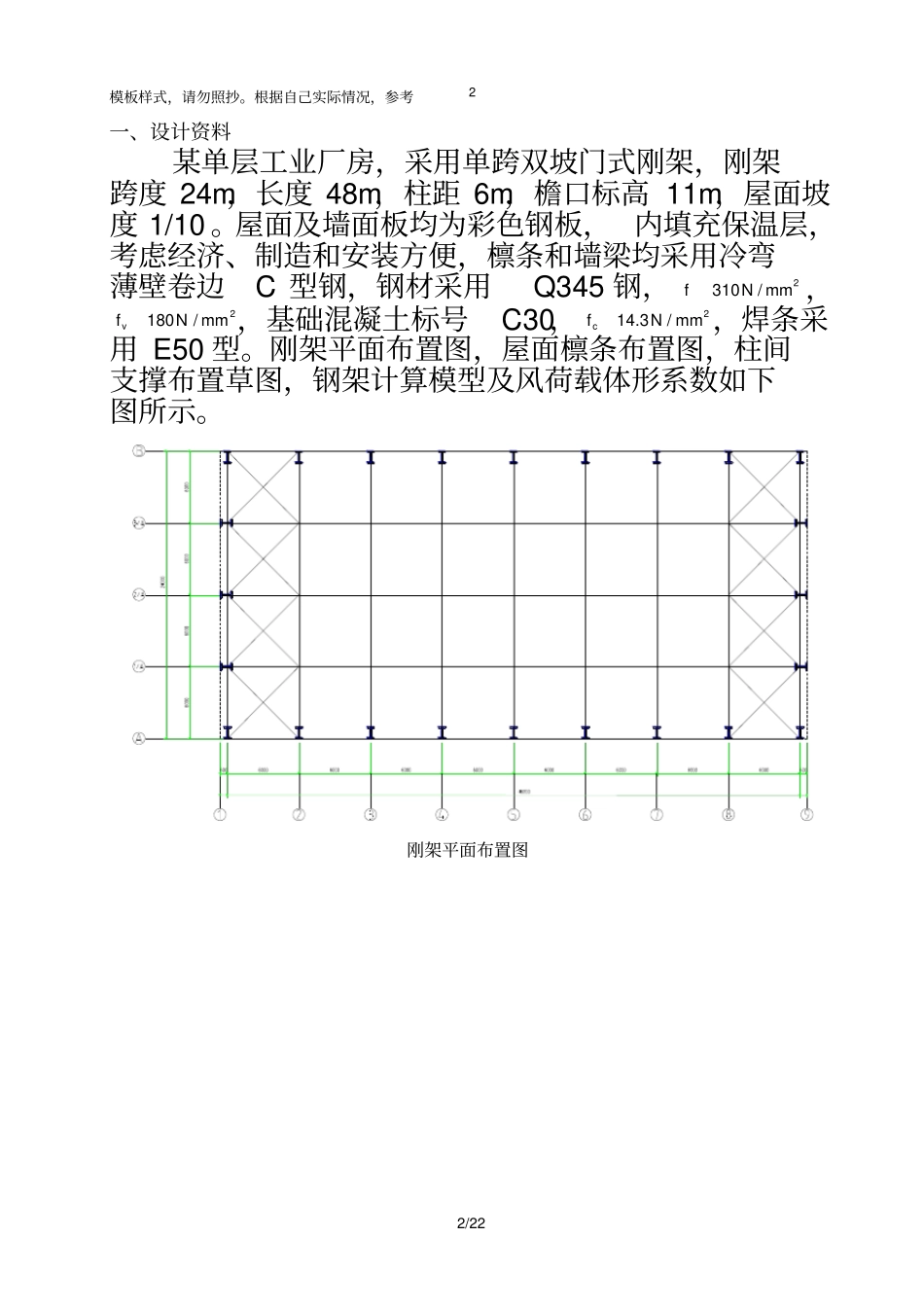

门式刚架计算模板 .. 模板样式,请勿照抄。根据自己实际情况,参考2/22 2 一、设计资料某单层工业厂房,采用单跨双坡门式刚架,刚架跨度 24m,长度 48m,柱距 6m,檐口标高 11m,屋面坡度 1/10 。屋面及墙面板均为彩色钢板, 内填充保温层,考虑经济、制造和安装方便,檩条和墙梁均采用冷弯薄壁卷边C 型钢,钢材采用Q345 钢,2/310mmNf,2/180mmNfv,基础混凝土标号C30,2/3.14mmNfc,焊条采用 E50 型。刚架平面布置图,屋面檩条布置图,柱间支撑布置草图,钢架计算模型及风荷载体形系数如下图所示。刚架平面布置图模板样式,请勿照抄。根据自己实际情况,参考3/22 3 屋面檩条布置图柱间支撑布置草图模板样式,请勿照抄。根据自己实际情况,参考4/22 4 计算模型及风荷载体形系数二、荷载计算2.1 计算模型的选取取一榀刚架进行分析,柱脚采用铰接,刚架梁和柱采用等截面设计。2.2 荷载取值计算:(1) 屋盖永久荷载标准值彩色钢板0.40 2kN m保温层0.60 2kN m檩条0.08 2kN m钢架梁自重0.15 2kN m合计1.23 2kN m(2)屋面活载和雪载0.30 2/KNm 。( 3 )轻 质 墙 面 及 柱 自 重 标 准 值0.50 2/KNm(4) 风荷载标准值基本风压:mkN /525.050.005.10。根据地面粗糙度类模板样式,请勿照抄。根据自己实际情况,参考5/22 5 别为 B类,查得风荷载高度变化系数: 当高度小于 10m时,按 10m高度处的数值采用,z=1.0 。风荷载体型系数s:迎风柱及屋面分别为+ 0.25 和-1.0 ,背风面柱及屋面分别为- 0.55 和-0.65 。2.3 各部分作用的荷载标准值计算(1) 屋面荷载:标 准 值:mkN /42.7cos1623.1柱身恒载:mkN /00.3650.0(2) 屋面活载屋面活载雪载mkN /81.1cos1630.0(3) 风荷载以左吹风为例计算,右吹风同理计算,根据公式模板样式,请勿照抄。根据自己实际情况,参考6/22 6 0szk计算,z查表mh10 ,取 1.0 ,s取值如图 1.2 所示。(地面粗糙度 B 类)迎风面侧面2/131.050.005.10.125.0mkNk,mkNq/79.06131.01屋顶2/525.050.005.10.100.1mkNk,mkNq/15.36525.02背 风 面侧 面2/289.050.005.10.155.0mkNk,mkNq/73.16289.03屋顶2/341.050.005.10.165.0mkNk,mkNq/05.26341.04三、内力计算根据各个计算简图,用结构力学求解器计算,得结构在各种荷载作用下的内力图如下:注:剪力图:“+”表示方向“→”;轴力图:拉为正,压为负。3.1 恒载作用 ( 标准值 ) 下...
