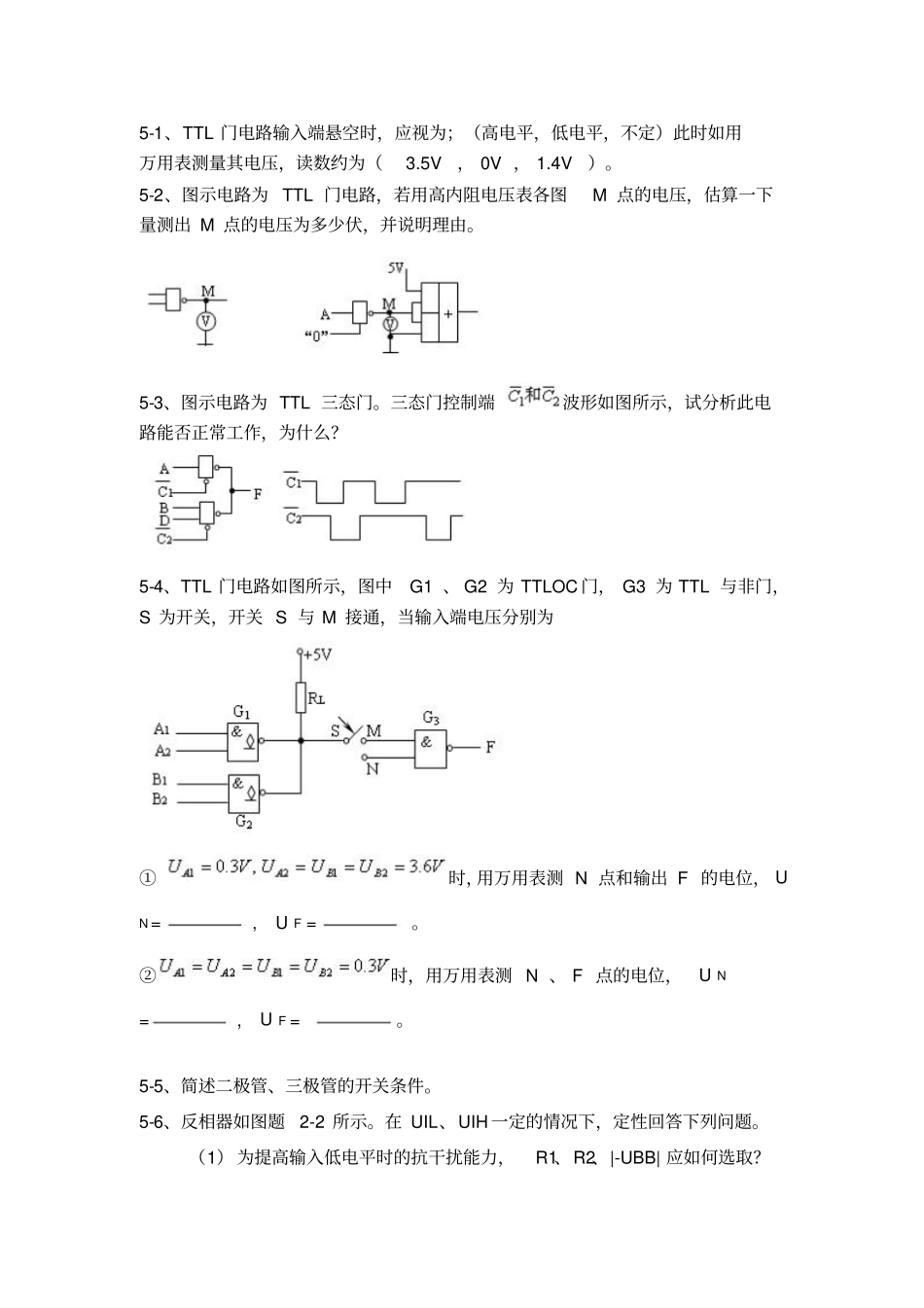

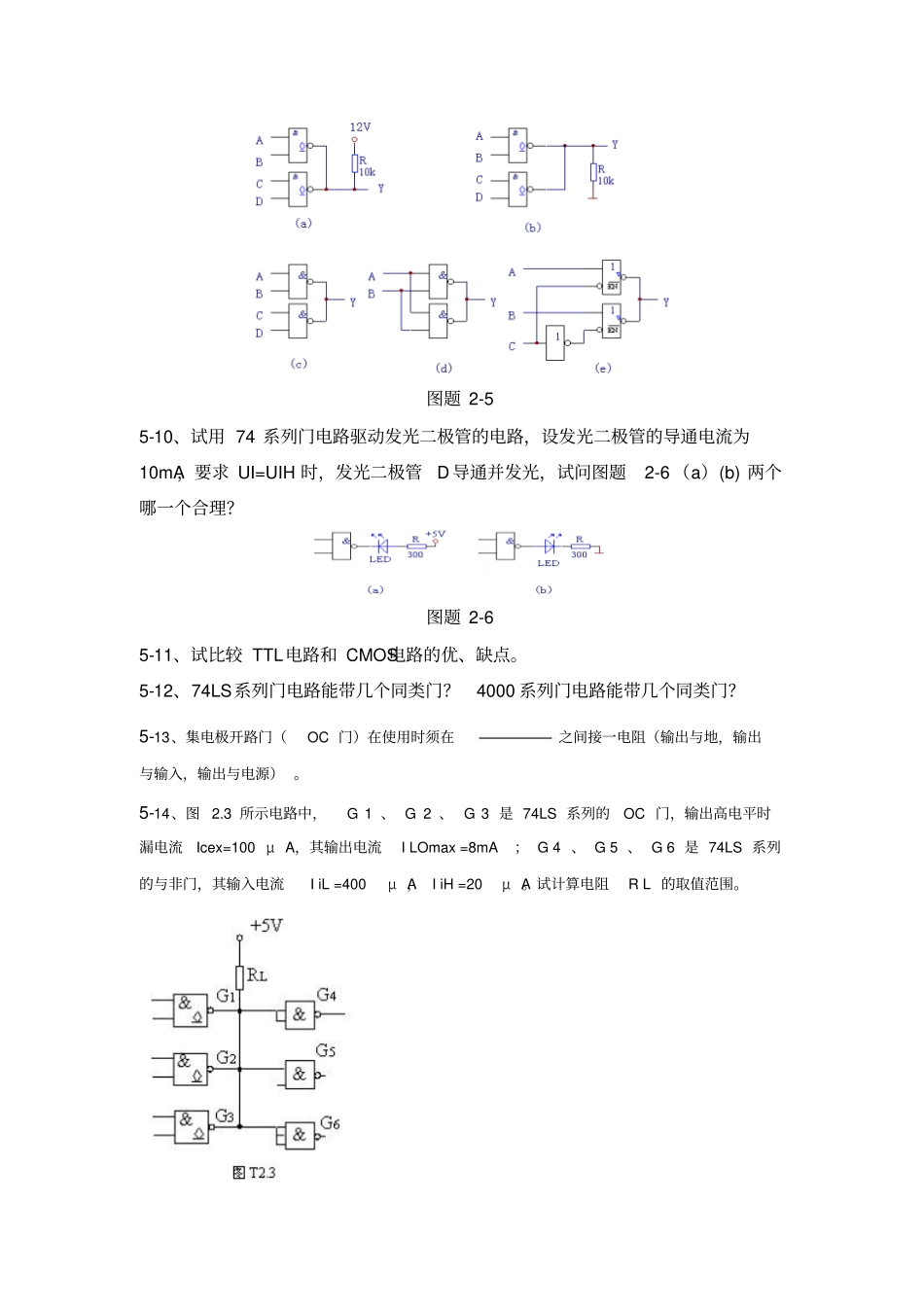

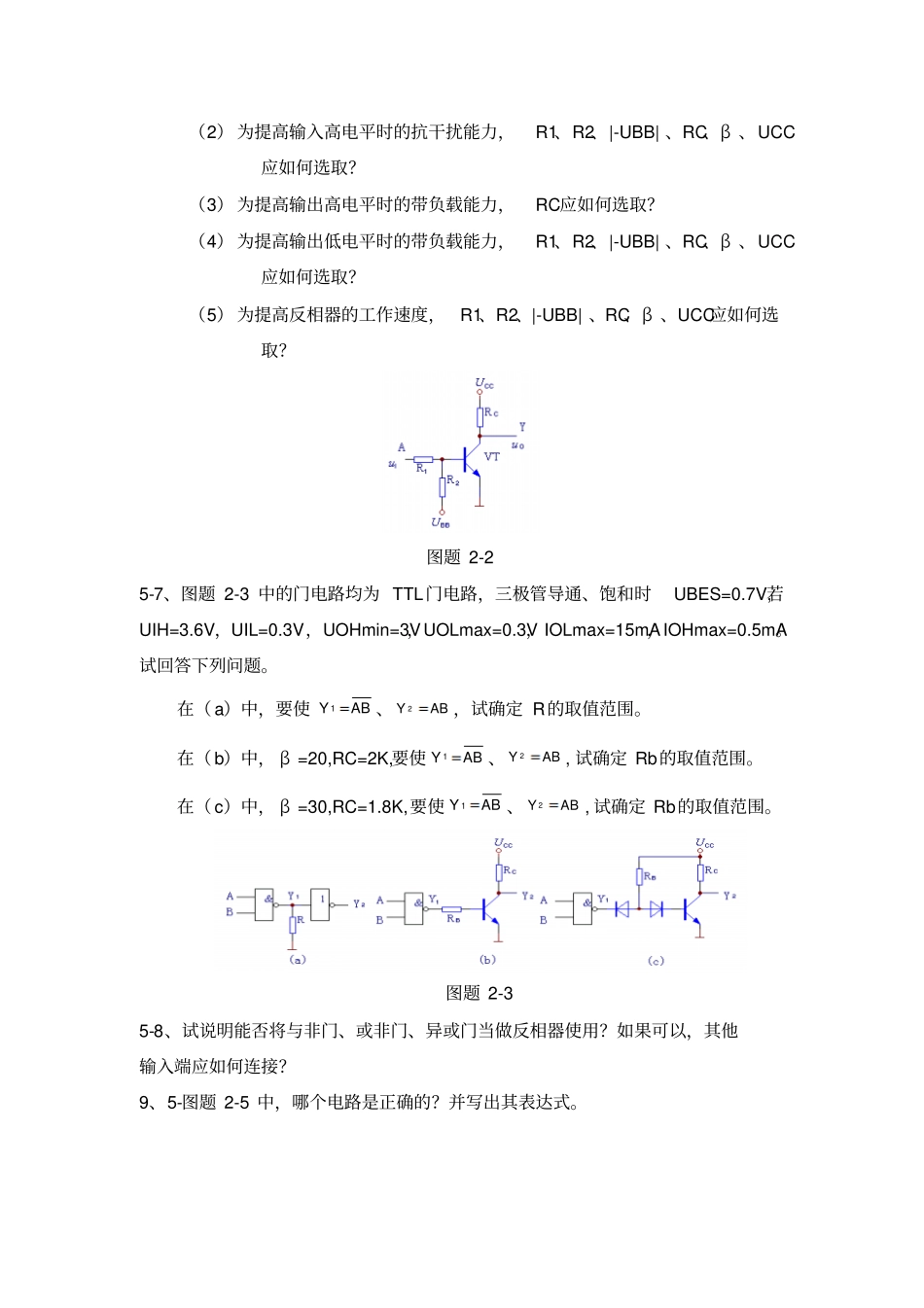

5-1、TTL 门电路输入端悬空时，应视为；（高电平，低电平，不定）此时如用万用表测量其电压，读数约为（ 3.5V ， 0V ， 1.4V ）。5-2、图示电路为 TTL 门电路，若用高内阻电压表各图 M 点的电压，估算一下量测出 M 点的电压为多少伏，并说明理由。5-3、图示电路为 TTL 三态门。三态门控制端波形如图所示，试分析此电路能否正常工作，为什么？5-4、TTL 门电路如图所示，图中 G1 、 G2 为 TTLOC 门， G3 为 TTL 与非门，S 为开关，开关 S 与 M 接通，当输入端电压分别为① 时，用万用表测 N 点和输出 F 的电位， U N = , U F =。②时，用万用表测 N 、 F 点的电位，U N= , U F = 。5-5、简述二极管、三极管的开关条件。5-6、反相器如图题2-2 所示。在 UIL、UIH 一定的情况下，定性回答下列问题。（1） 为提高输入低电平时的抗干扰能力，R1、R2、|-UBB| 应如何选取？（2） 为提高输入高电平时的抗干扰能力，R1、R2、|-UBB| 、RC、β 、UCC应如何选取？（3） 为提高输出高电平时的带负载能力，RC应如何选取？（4） 为提高输出低电平时的带负载能力，R1、R2、|-UBB| 、RC、β 、UCC应如何选取？（5） 为提高反相器的工作速度，R1、R2、|-UBB| 、RC、β 、UCC应如何选取？图题 2-2 5-7、图题 2-3 中的门电路均为 TTL门电路，三极管导通、饱和时UBES=0.7V,若UIH=3.6V，UIL=0.3V，UOHmin=3V，UOLmax=0.3V，IOLmax=15mA，IOHmax=0.5mA。试回答下列问题。在（ a）中，要使ABY 1、ABY 2，试确定 R的取值范围。在（ b）中， β =20,RC=2K,要使ABY 1、ABY 2, 试确定 Rb的取值范围。在（ c）中， β =30,RC=1.8K,要使ABY 1、ABY 2, 试确定 Rb的取值范围。图题 2-3 5-8、试说明能否将与非门、或非门、异或门当做反相器使用？如果可以，其他输入端应如何连接？9、5-图题 2-5 中，哪个电路是正确的？并写出其表达式。图题 2-5 5-10、试用 74 系列门电路驱动发光二极管的电路，设发光二极管的导通电流为10mA，要求 UI=UIH 时，发光二极管D 导通并发光，试问图题2-6 （a）(b) 两个哪一个合理？图题 2-6 5-11、试比较 TTL电路和 CMOS电路的优、缺点。5-12、74LS系列门电路能带几个同类门？4000 系列门电路能带几个同类门？5-13、集电极开路门（OC 门）在使用时须在之间接一电阻（输出与地，输出与输入，输出与电源） 。5-14、图 2.3 所示电路中，G...
