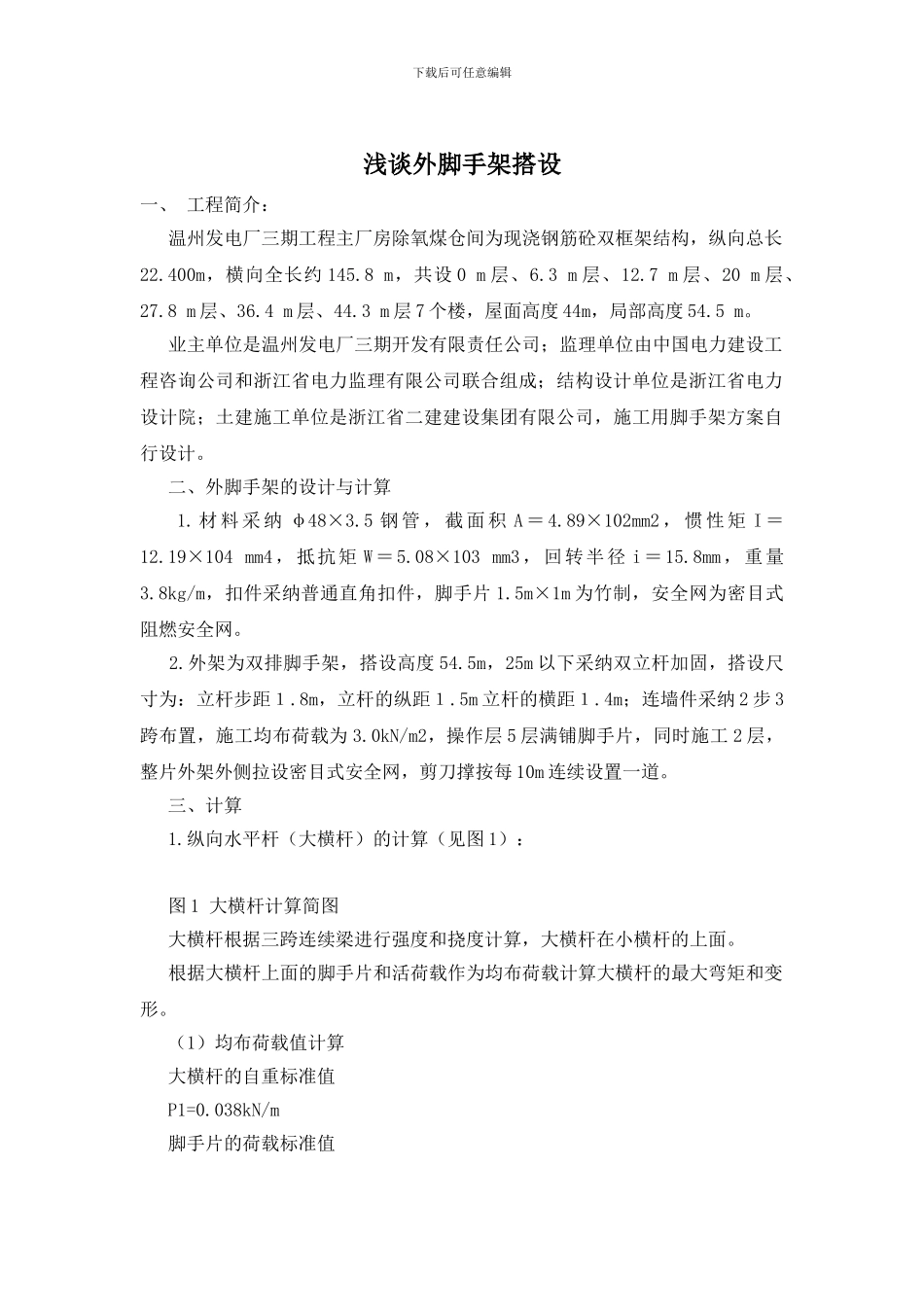

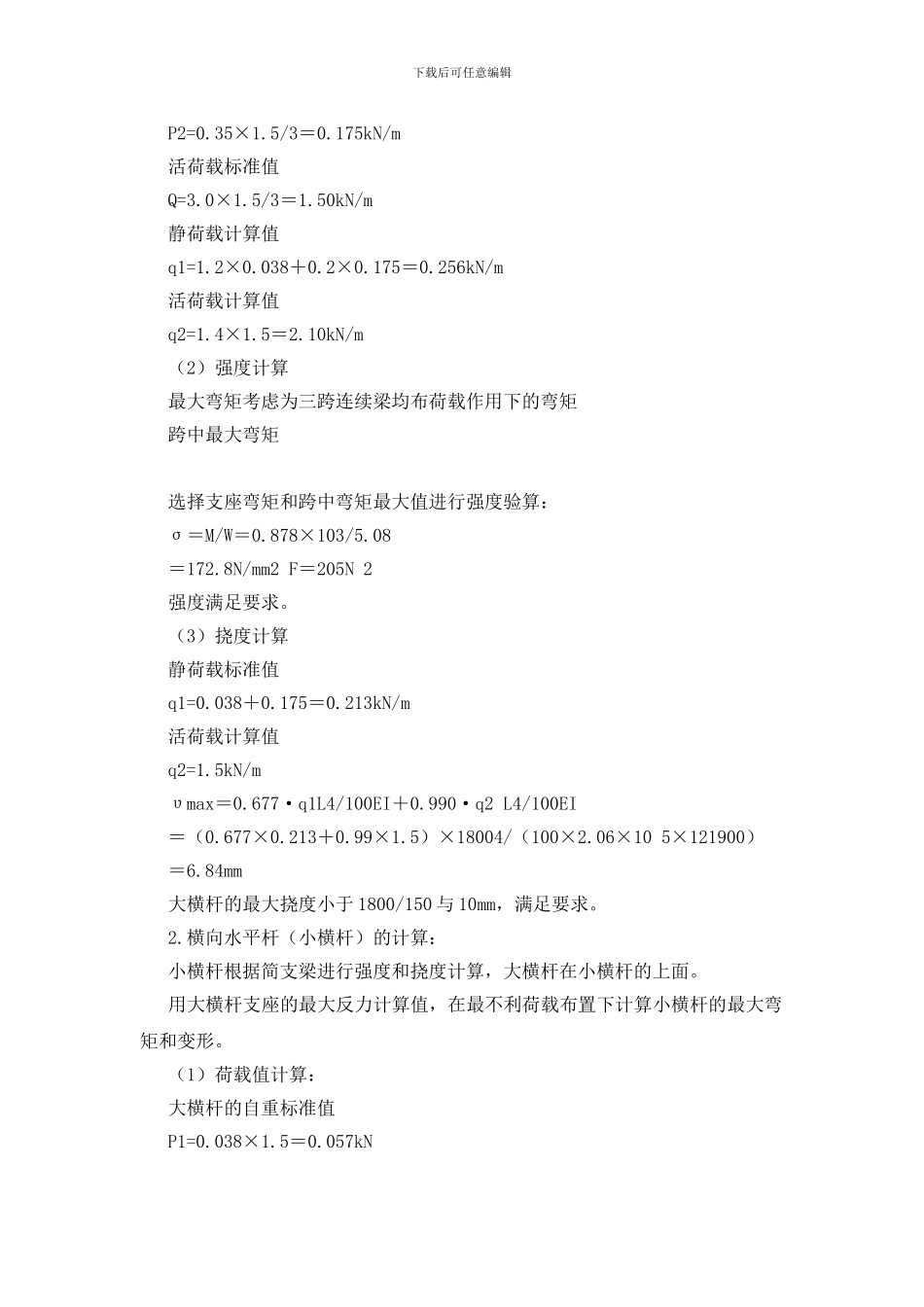

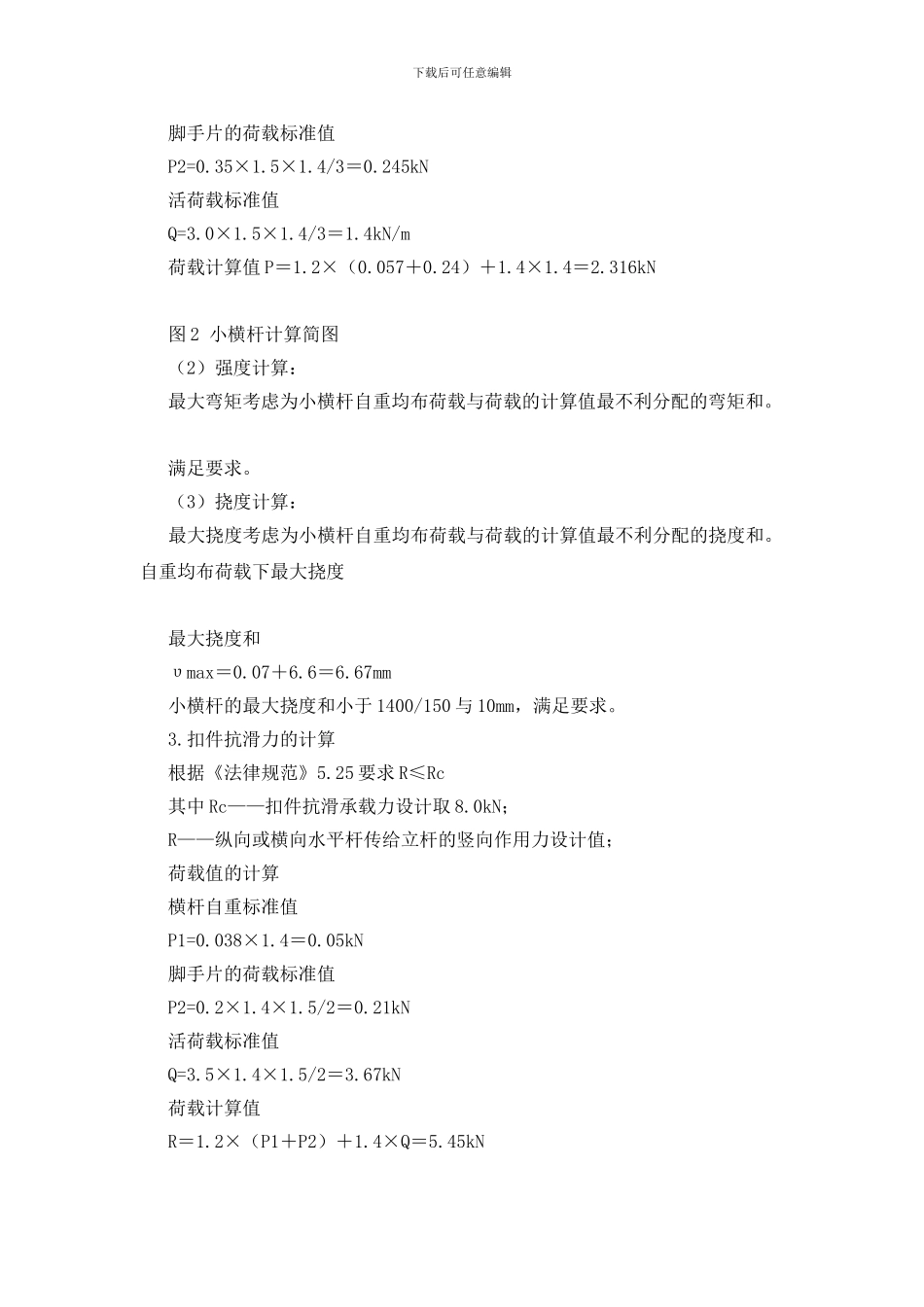

下载后可任意编辑浅谈外脚手架搭设一、 工程简介： 温州发电厂三期工程主厂房除氧煤仓间为现浇钢筋砼双框架结构，纵向总长22.400m，横向全长约 145.8 m，共设 0 m 层、6.3 m 层、12.7 m 层、20 m 层、27.8 m 层、36.4 m 层、44.3 m 层 7 个楼，屋面高度 44m，局部高度 54.5 m。 业主单位是温州发电厂三期开发有限责任公司；监理单位由中国电力建设工程咨询公司和浙江省电力监理有限公司联合组成；结构设计单位是浙江省电力设计院；土建施工单位是浙江省二建建设集团有限公司，施工用脚手架方案自行设计。 二、外脚手架的设计与计算 1. 材 料 采 纳 φ48×3.5 钢 管 ， 截 面 积 A ＝ 4.89×102mm2 ， 惯 性 矩 I ＝12.19×104 mm4，抵抗矩 W＝5.08×103 mm3，回转半径 i＝15.8mm，重量3.8kg/m，扣件采纳普通直角扣件，脚手片 1.5m×1m 为竹制，安全网为密目式阻燃安全网。 2.外架为双排脚手架，搭设高度 54.5m，25m 以下采纳双立杆加固，搭设尺寸为：立杆步距１.8m，立杆的纵距１.5m 立杆的横距１.4m；连墙件采纳 2 步 3跨布置，施工均布荷载为 3.0kN/m2，操作层 5 层满铺脚手片，同时施工 2 层，整片外架外侧拉设密目式安全网，剪刀撑按每 10m 连续设置一道。 三、计算 1.纵向水平杆（大横杆）的计算（见图 1）： 图 1 大横杆计算简图 大横杆根据三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。 根据大横杆上面的脚手片和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 （1）均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手片的荷载标准值下载后可任意编辑 P2=0.35×1.5/3＝0.175kN/m 活荷载标准值 Q=3.0×1.5/3＝1.50kN/m 静荷载计算值 q1=1.2×0.038＋0.2×0.175＝0.256kN/m 活荷载计算值 q2=1.4×1.5＝2.10kN/m （2）强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩 选择支座弯矩和跨中弯矩最大值进行强度验算： σ＝M/W＝0.878×103/5.08 ＝172.8N/mm2 F＝205N 2 强度满足要求。 （3）挠度计算 静荷载标准值 q1=0.038＋0.175＝0.213kN/m 活荷载计算值 q2=1.5kN/m υmax＝0.677·q1L4/100EI＋0.990·q2 L4/100EI ＝（0.677×0.213＋0.99×1.5）×18004/（100×2.06×10 5×121900） ＝6.84mm 大横杆的最大挠度小于 1800/150 与 10mm，满足要求。 2.横向水平杆（小横杆）的计算： 小横杆...
