降压斩波电路设计说明

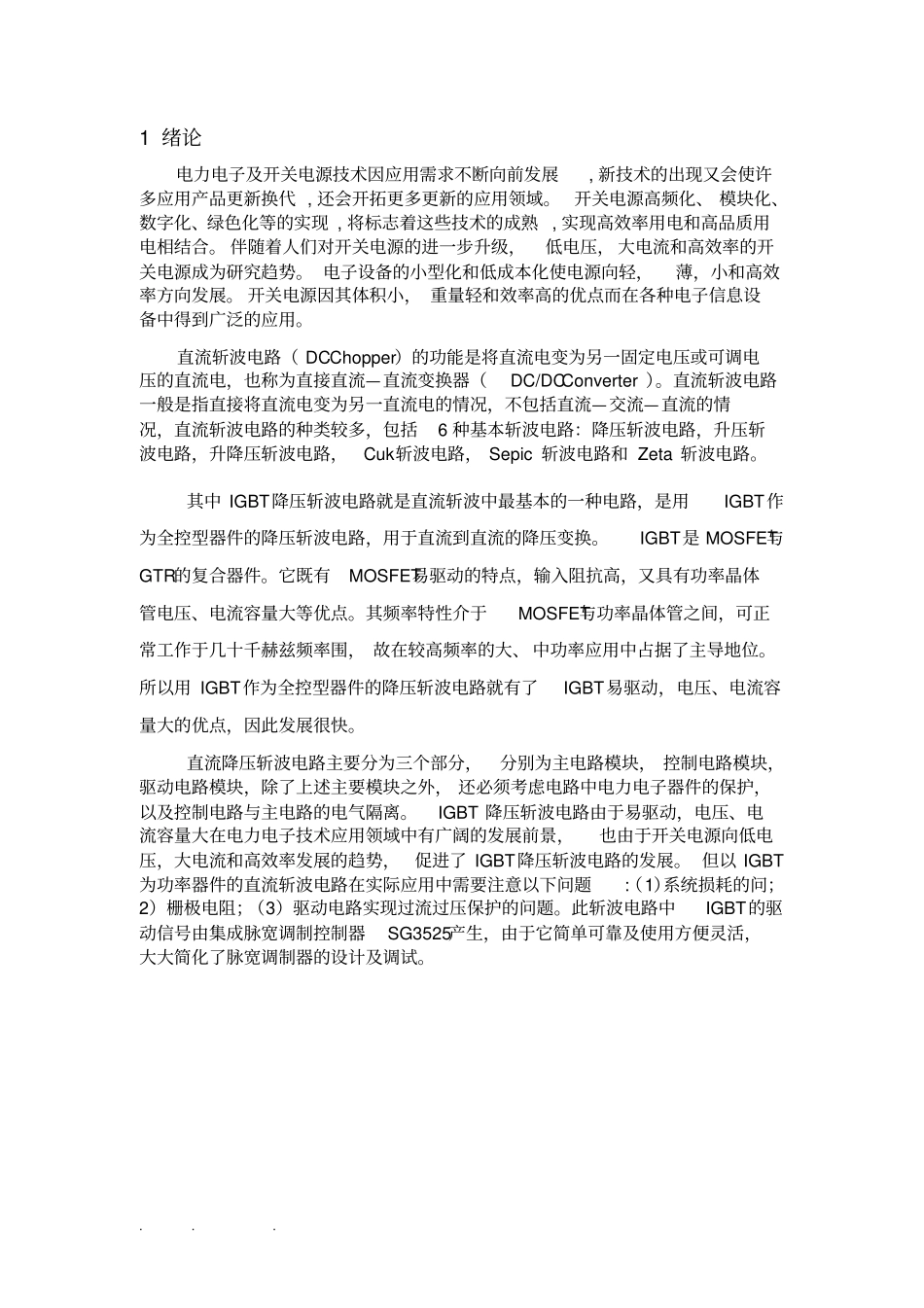

降压斩波电路设计说明_第1页
1/17

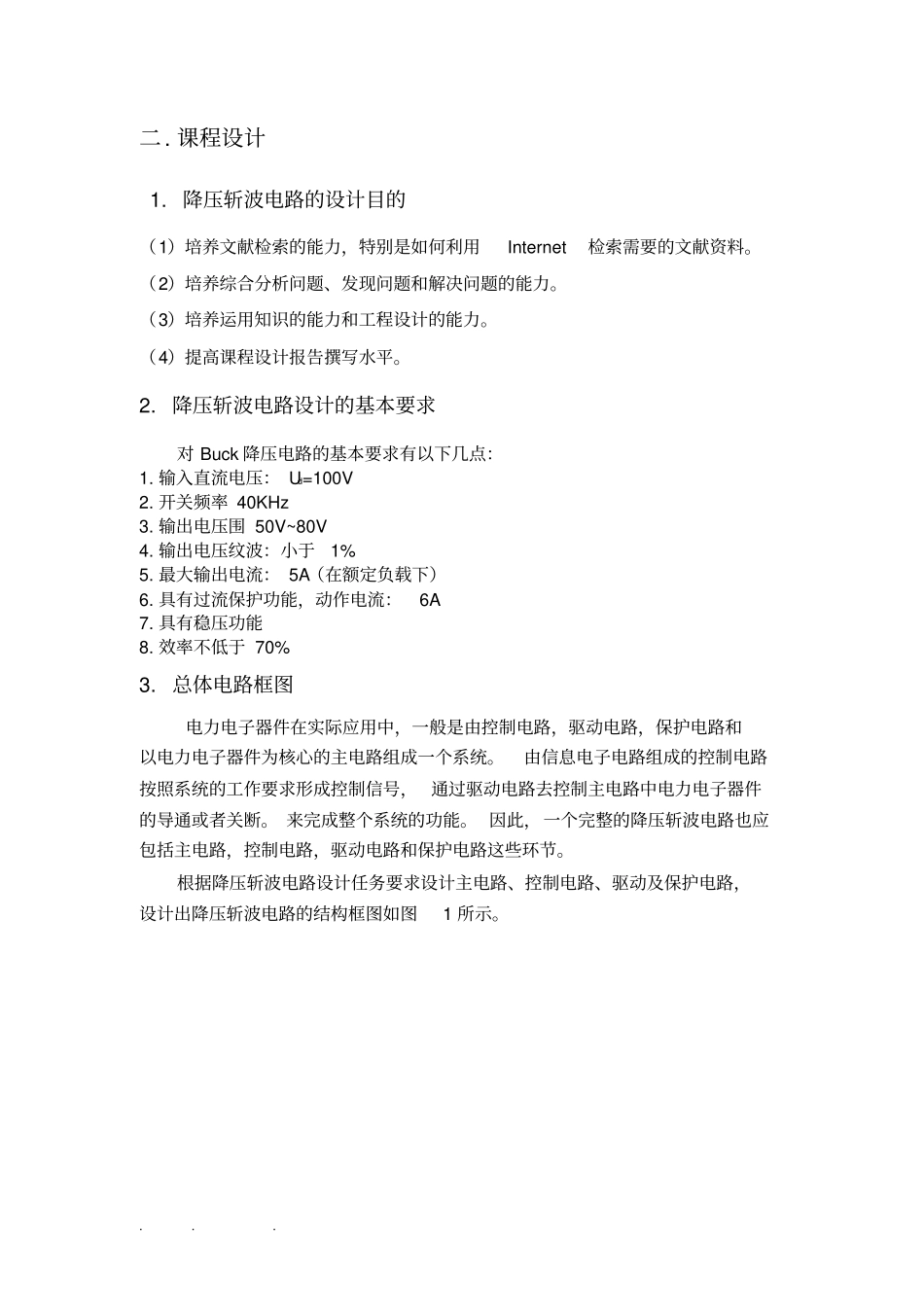

降压斩波电路设计说明_第2页
2/17

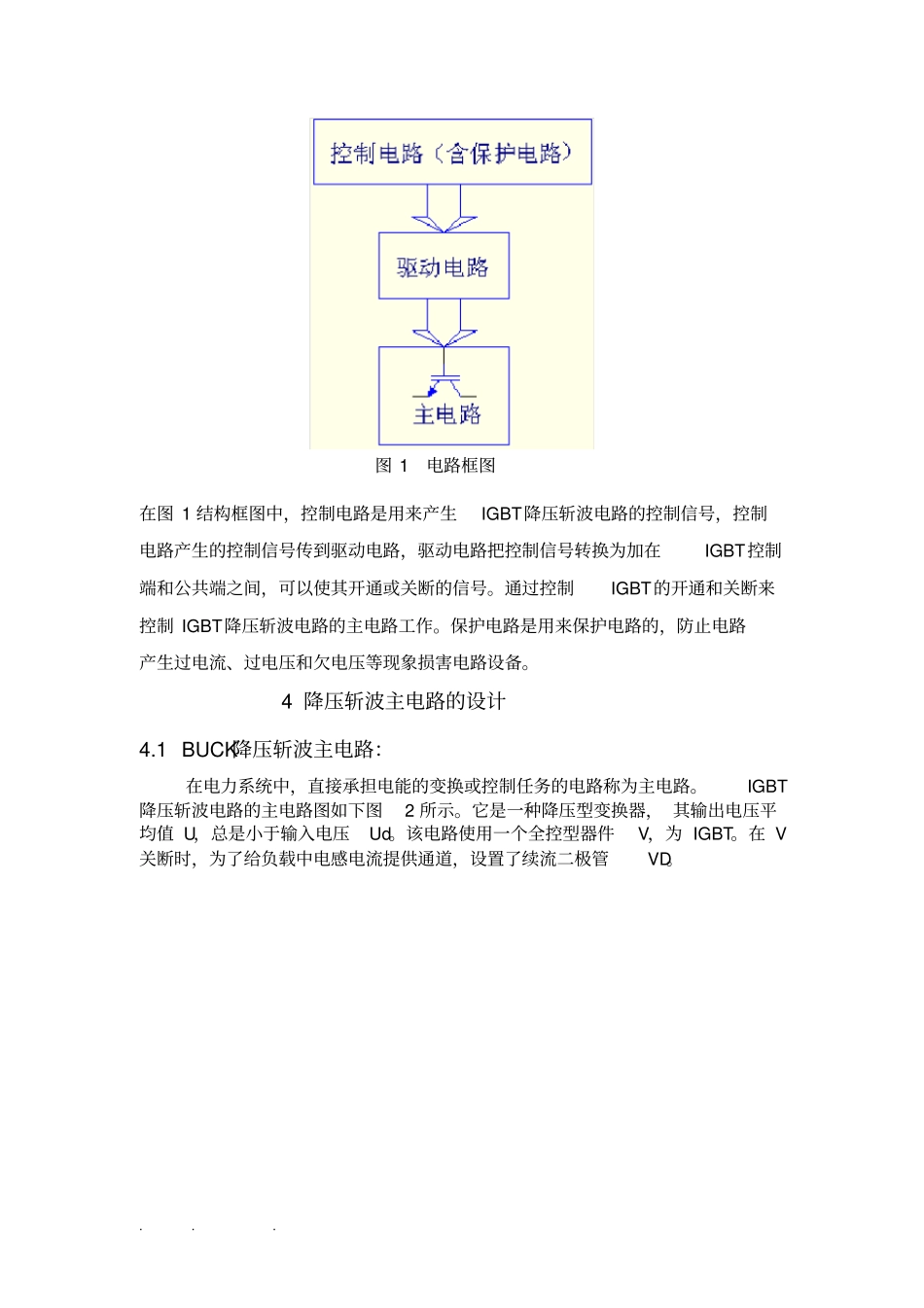

降压斩波电路设计说明_第3页
3/17
. . . 1 绪论电力电子及开关电源技术因应用需求不断向前发展, 新技术的出现又会使许多应用产品更新换代 , 还会开拓更多更新的应用领域。 开关电源高频化、 模块化、数字化、绿色化等的实现 , 将标志着这些技术的成熟 , 实现高效率用电和高品质用电相结合。 伴随着人们对开关电源的进一步升级,低电压, 大电流和高效率的开关电源成为研究趋势。 电子设备的小型化和低成本化使电源向轻,薄,小和高效率方向发展。 开关电源因其体积小, 重量轻和效率高的优点而在各种电子信息设备中得到广泛的应用。直流斩波电路( DC Chopper)的功能是将直流电变为另一固定电压或可调电压的直流电,也称为直接直流—直流变换器(DC/DC Converter )。直流斩波电路一般是指直接将直流电变为另一直流电的情况,不包括直流—交流—直流的情况,直流斩波电路的种类较多,包括6 种基本斩波电路:降压斩波电路,升压斩波电路,升降压斩波电路,Cuk斩波电路, Sepic 斩波电路和 Zeta 斩波电路。其中 IGBT降压斩波电路就是直流斩波中最基本的一种电路,是用IGBT作为全控型器件的降压斩波电路,用于直流到直流的降压变换。IGBT是 MOSFET与GTR的复合器件。它既有MOSFET易驱动的特点,输入阻抗高,又具有功率晶体管电压、电流容量大等优点。其频率特性介于MOSFET与功率晶体管之间,可正常工作于几十千赫兹频率围, 故在较高频率的大、 中功率应用中占据了主导地位。所以用 IGBT作为全控型器件的降压斩波电路就有了IGBT易驱动,电压、电流容量大的优点,因此发展很快。直流降压斩波电路主要分为三个部分,分别为主电路模块, 控制电路模块,驱动电路模块,除了上述主要模块之外, 还必须考虑电路中电力电子器件的保护,以及控制电路与主电路的电气隔离。IGBT 降压斩波电路由于易驱动,电压、电流容量大在电力电子技术应用领域中有广阔的发展前景,也由于开关电源向低电压,大电流和高效率发展的趋势,促进了 IGBT降压斩波电路的发展。 但以 IGBT为功率器件的直流斩波电路在实际应用中需要注意以下问题:(1)系统损耗的问;2)栅极电阻;(3)驱动电路实现过流过压保护的问题。此斩波电路中IGBT的驱动信号由集成脉宽调制控制器SG3525产生,由于它简单可靠及使用方便灵活,大大简化了脉宽调制器的设计及调试。. . . 二. 课程设计1. 降压斩波电路的设计目的(1)培养文献检索的能力,特别是如何利用Internet检索需要的文献资料。(2)...
