集成电路芯片测试仪

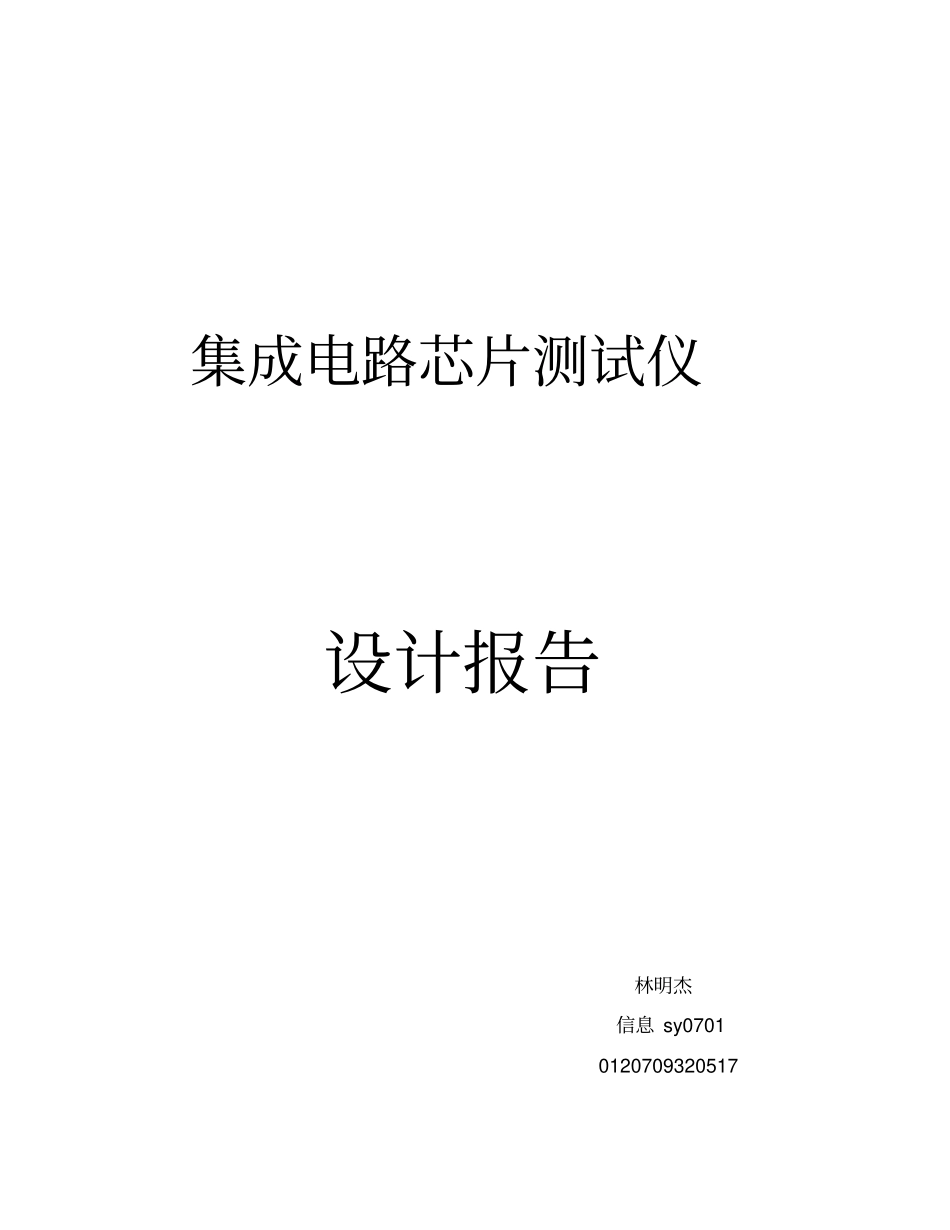

集成电路芯片测试仪_第1页
1/50

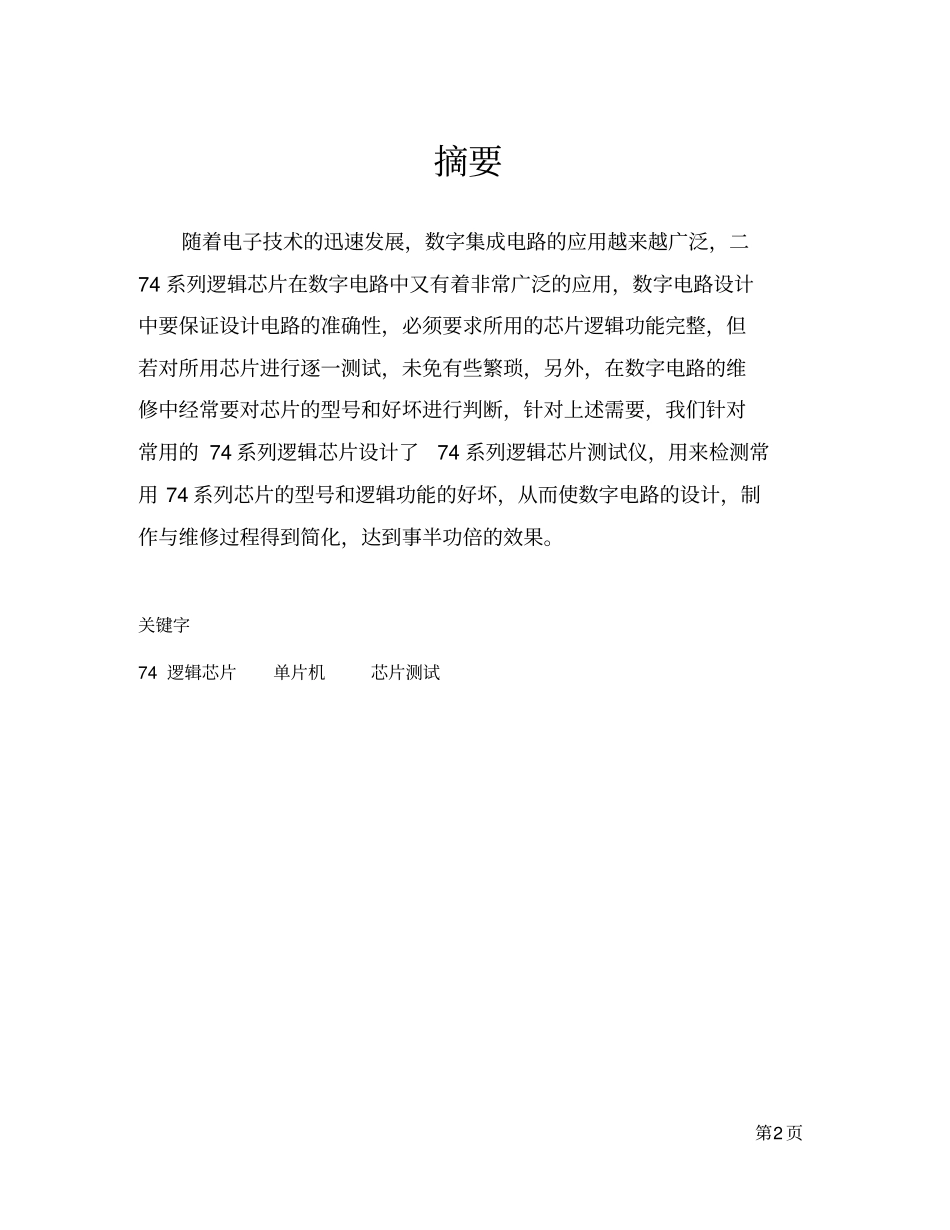

集成电路芯片测试仪_第2页
2/50
集成电路芯片测试仪_第3页
3/50
集成电路芯片测试仪设计报告林明杰信息 sy0701 0120709320517 第2 页摘要随着电子技术的迅速发展,数字集成电路的应用越来越广泛,二74 系列逻辑芯片在数字电路中又有着非常广泛的应用,数字电路设计中要保证设计电路的准确性,必须要求所用的芯片逻辑功能完整,但若对所用芯片进行逐一测试,未免有些繁琐,另外,在数字电路的维修中经常要对芯片的型号和好坏进行判断,针对上述需要,我们针对常用的 74 系列逻辑芯片设计了74 系列逻辑芯片测试仪,用来检测常用 74 系列芯片的型号和逻辑功能的好坏,从而使数字电路的设计,制作与维修过程得到简化,达到事半功倍的效果。关键字74 逻辑芯片单片机芯片测试第3 页1 设计方案与论证1.1 显示模块显示模块主要实现对芯片检测结果的显示,包括芯片型号及芯片功能是否完好,同时也要给用户提供必要的提示信息,提高系统界面的友好性。1.1.1 方案一:采用数码管显示由于所有芯片均为74 系列,因而只显示最后两位编号即可实现对芯片型号的显示,但由于数码管显示效果较差并且动态扫描时会占用很多CPU 时间,因而舍弃该方案。1.1.2 方案二:采用点阵显示采用有二极管构成的16× 16 点阵,通过主控单元的控制可以实现汉字及英文字符的显示,可以显示芯片型号以及芯片功能完整性,采用点阵显示的优点是显示内容可以随意控制,显示内容丰富。但点阵显示也存在占用I/O 口较多并且会占用大量 CPU 时间的缺点,另外 ,在使用点阵显示是还要存储大量的字模信息, 而由于本系统需要扫描大量的逻辑芯片,为节约成本又未扩展程序存储区,因而考虑到所用主控单元 I/O 口资源有限和对程序存储区容量的限制,舍弃该方案。1.1.3 方案三:采用 1602 液晶1602液晶为字符型液晶,可以显示16×2 共 32 个字符,不仅可以显示芯片型号及判断结果,并且还可以在程序运行过程中为用户提供必要的提示信息,提高了系统的交互性,并且1602 液晶占用 CPU 时间较少,虽然显示能力较弱,仅能显示英文字符,但基本能满足设计的要求,因而本设计采用1602 液晶作为显示输出设备。1.2 输入模块输入模块主要采用键盘进行输入有如下两种方案:第4 页1.2.1 方案一:采用独立按键采用独立按键的优点是控制程序和硬件电路都很简单,缺点是如果每个按键都要占用一个 I/O 口,当按键较多时占用I/O 口较多,考虑到主控单元I/O 口数目有限,舍弃本方案。1.2.2 方案二:采用矩阵式键盘采用矩阵式键盘是通过对按...
