项目连杆总成装配汇总

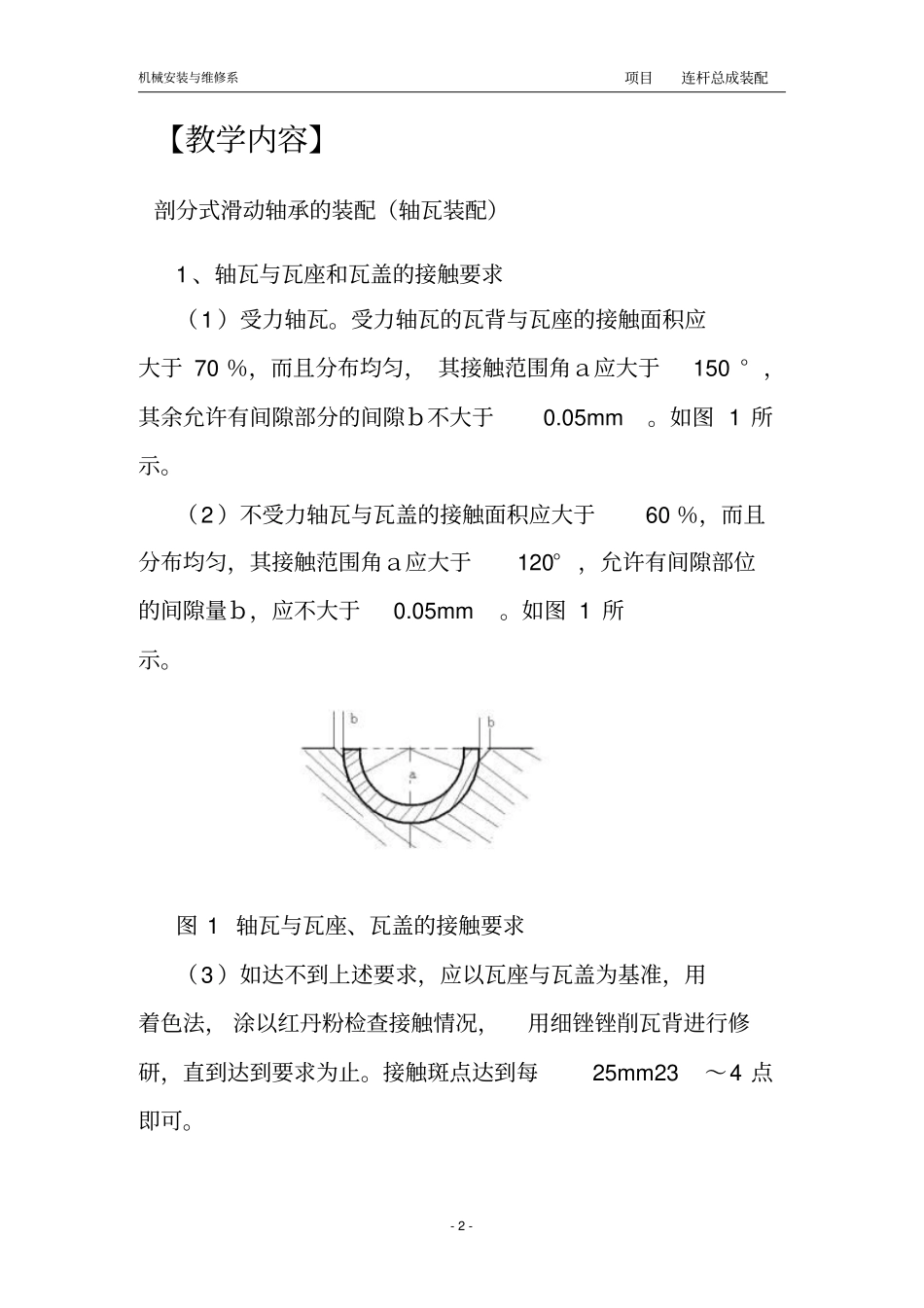

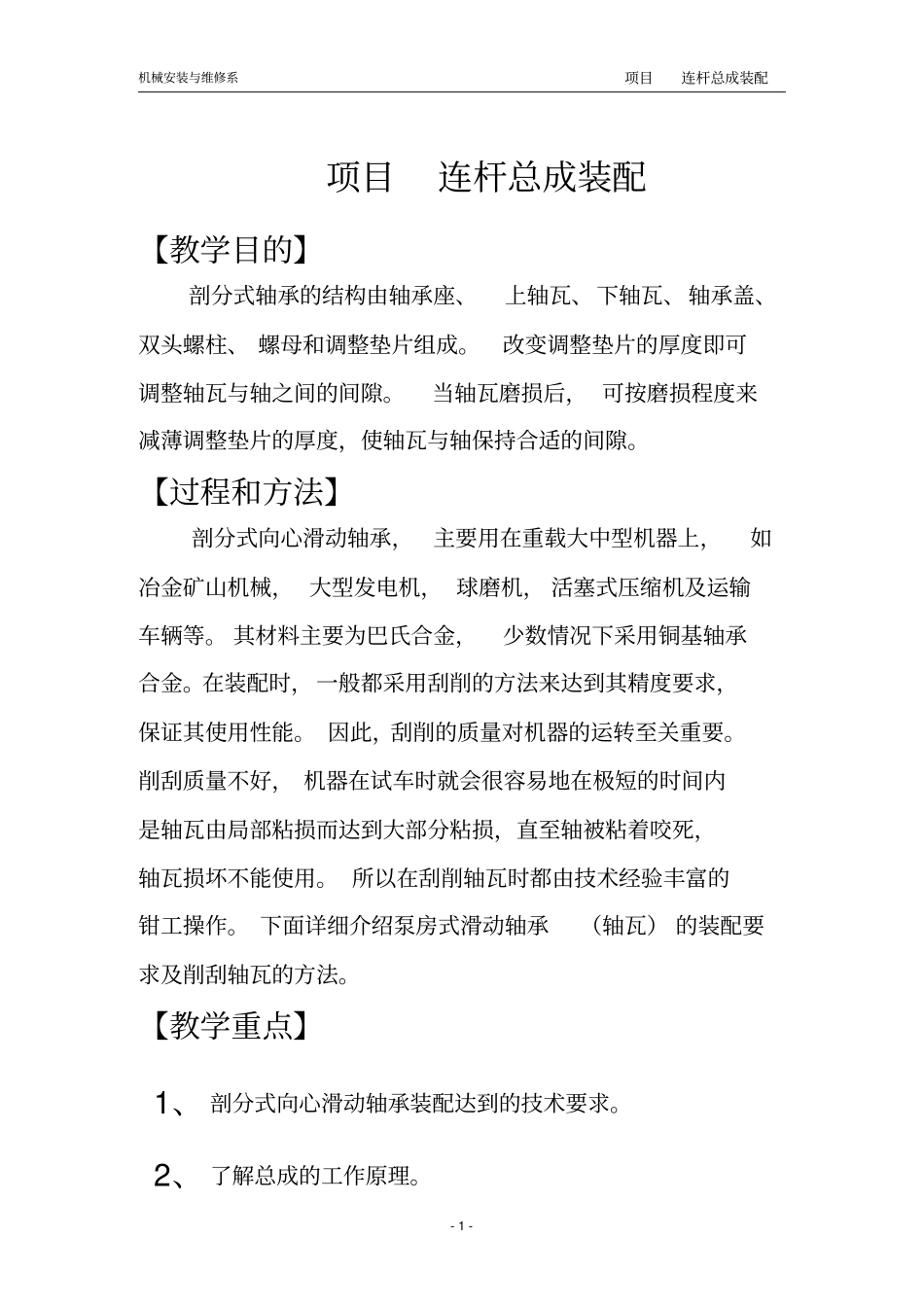

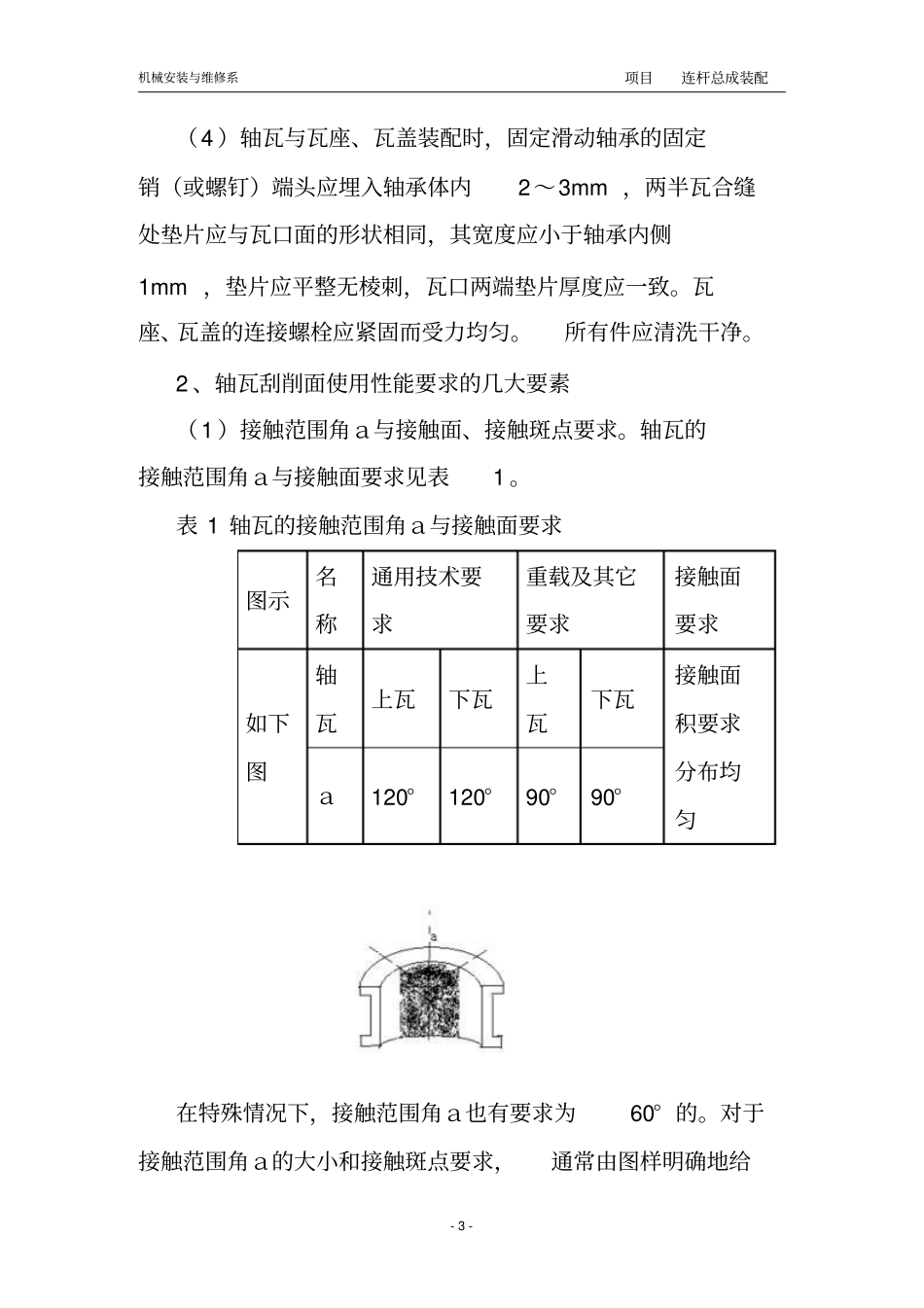

机械安装与维修系项目连杆总成装配- 1 - 项目连杆总成装配【教学目的】剖分式轴承的结构由轴承座、上轴瓦、下轴瓦、轴承盖、双头螺柱、 螺母和调整垫片组成。改变调整垫片的厚度即可调整轴瓦与轴之间的间隙。当轴瓦磨损后， 可按磨损程度来减薄调整垫片的厚度，使轴瓦与轴保持合适的间隙。【过程和方法】剖分式向心滑动轴承，主要用在重载大中型机器上，如冶金矿山机械， 大型发电机， 球磨机， 活塞式压缩机及运输车辆等。 其材料主要为巴氏合金，少数情况下采用铜基轴承合金。在装配时，一般都采用刮削的方法来达到其精度要求，保证其使用性能。 因此，刮削的质量对机器的运转至关重要。削刮质量不好， 机器在试车时就会很容易地在极短的时间内是轴瓦由局部粘损而达到大部分粘损，直至轴被粘着咬死，轴瓦损坏不能使用。 所以在刮削轴瓦时都由技术经验丰富的钳工操作。 下面详细介绍泵房式滑动轴承（轴瓦） 的装配要求及削刮轴瓦的方法。【教学重点】1、 剖分式向心滑动轴承装配达到的技术要求。2、 了解总成的工作原理。机械安装与维修系项目连杆总成装配- 2 - 【教学内容】剖分式滑动轴承的装配（轴瓦装配）1 、轴瓦与瓦座和瓦盖的接触要求（1 ）受力轴瓦。受力轴瓦的瓦背与瓦座的接触面积应大于 70 ％，而且分布均匀， 其接触范围角ａ应大于150 ° ，其余允许有间隙部分的间隙ｂ不大于0.05mm。如图 1 所示。（2 ）不受力轴瓦与瓦盖的接触面积应大于60 ％，而且分布均匀，其接触范围角ａ应大于120° ，允许有间隙部位的间隙量ｂ，应不大于0.05mm。如图 1 所示。图 1 轴瓦与瓦座、瓦盖的接触要求（3 ）如达不到上述要求，应以瓦座与瓦盖为基准，用着色法， 涂以红丹粉检查接触情况，用细锉锉削瓦背进行修研，直到达到要求为止。接触斑点达到每25mm23～4 点即可。机械安装与维修系项目连杆总成装配- 3 - （4 ）轴瓦与瓦座、瓦盖装配时，固定滑动轴承的固定销（或螺钉）端头应埋入轴承体内2～3mm ，两半瓦合缝处垫片应与瓦口面的形状相同，其宽度应小于轴承内侧1mm ，垫片应平整无棱刺，瓦口两端垫片厚度应一致。瓦座、瓦盖的连接螺栓应紧固而受力均匀。所有件应清洗干净。2 、轴瓦刮削面使用性能要求的几大要素（1 ）接触范围角ａ与接触面、接触斑点要求。轴瓦的接触范围角ａ与接触面要求见表1 。表 1 轴瓦的接触范围角ａ与接触面要求图示名称通用技术要求重载及其它要求接触面要求如下图轴瓦上...
