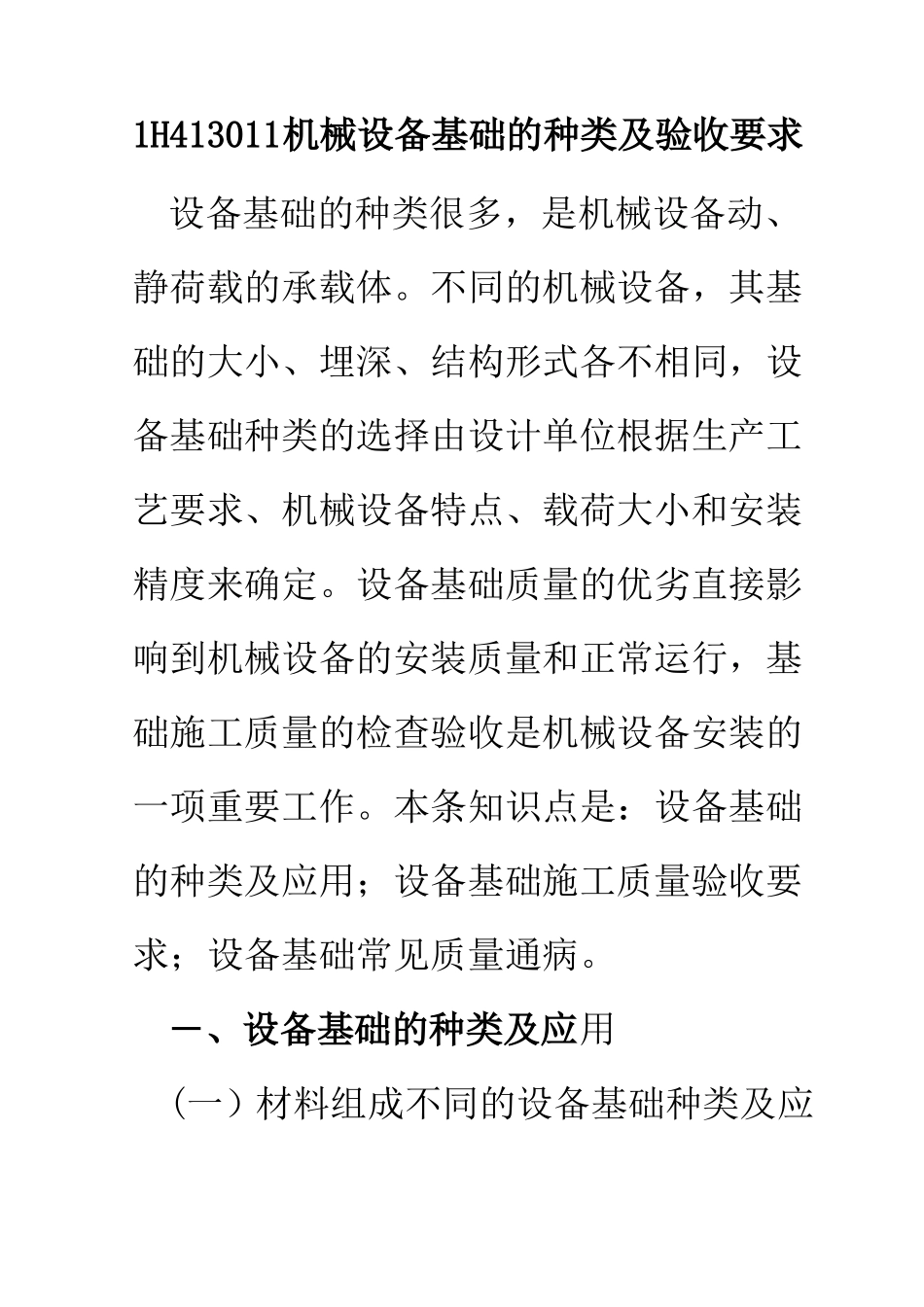

1H413011机械设备基础的种类及验收要求

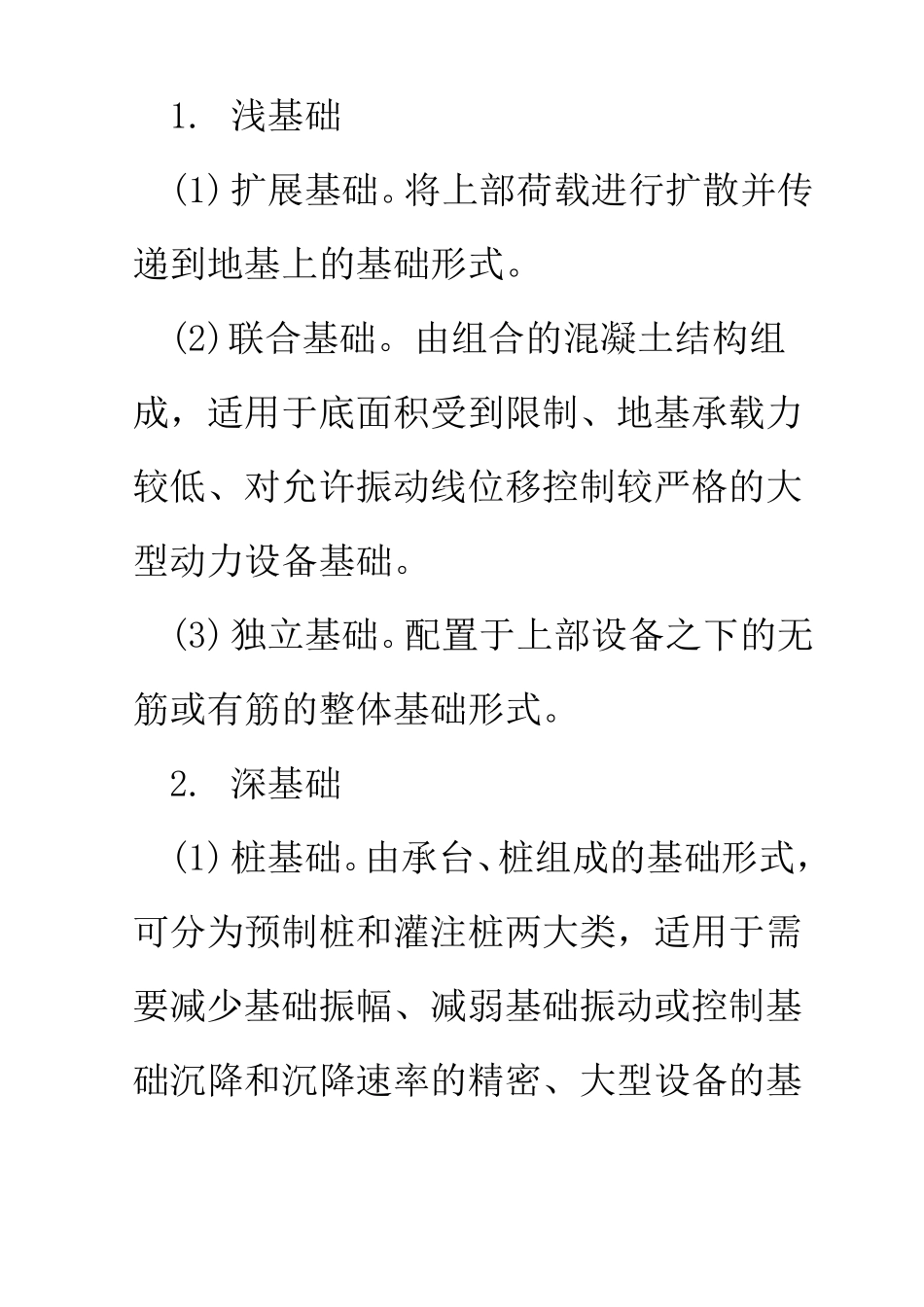

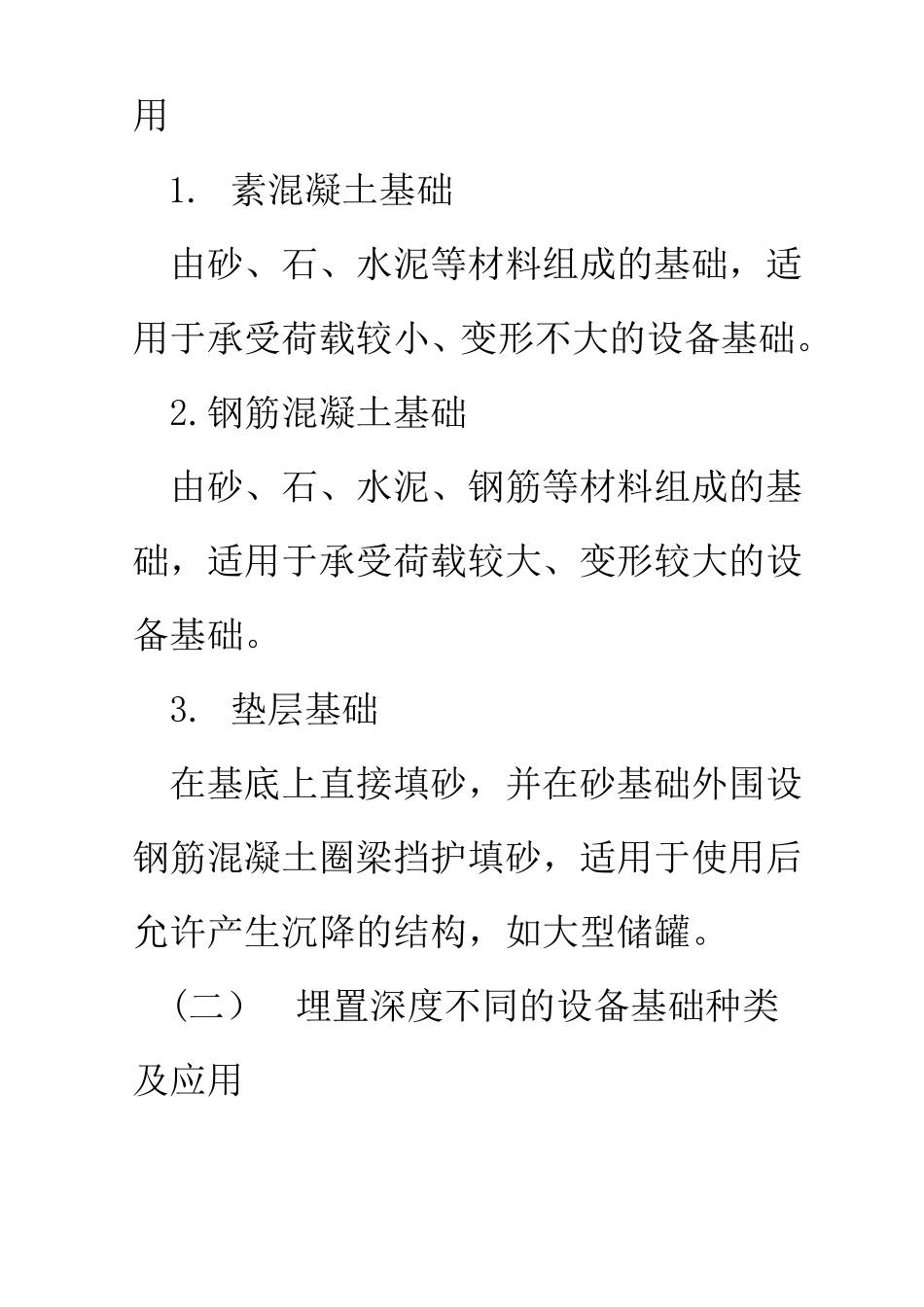

1H413011机械设备基础的种类及验收要求设备基础的种类很多，是机械设备动、静荷载的承载体。不同的机械设备，其基础的大小、埋深、结构形式各不相同，设备基础种类的选择由设计单位根据生产工艺要求、机械设备特点、载荷大小和安装精度来确定。设备基础质量的优劣直接影响到机械设备的安装质量和正常运行，基础施工质量的检查验收是机械设备安装的一项重要工作。本条知识点是：设备基础的种类及应用；设备基础施工质量验收要求；设备基础常见质量通病。―、设备基础的种类及应用(一）材料组成不同的设备基础种类及应用1. 素混凝土基础由砂、石、水泥等材料组成的基础，适用于承受荷载较小、变形不大的设备基础。2.钢筋混凝土基础由砂、石、水泥、钢筋等材料组成的基础，适用于承受荷载较大、变形较大的设备基础。3. 垫层基础在基底上直接填砂，并在砂基础外围设钢筋混凝土圈梁挡护填砂，适用于使用后允许产生沉降的结构，如大型储罐。(二）埋置深度不同的设备基础种类及应用1. 浅基础(1)扩展基础。将上部荷载进行扩散并传递到地基上的基础形式。(2)联合基础。由组合的混凝土结构组成，适用于底面积受到限制、地基承载力较低、对允许振动线位移控制较严格的大型动力设备基础。(3)独立基础。配置于上部设备之下的无筋或有筋的整体基础形式。2. 深基础(1)桩基础。由承台、桩组成的基础形式，可分为预制桩和灌注桩两大类，适用于需要减少基础振幅、减弱基础振动或控制基础沉降和沉降速率的精密、大型设备的基础。(2)沉井基础。用混凝土或钢筋混凝土制成的井筒式基础。(三）结构形式不同的基础种类及应用1. 大块式基础以钢筋混凝土为主要材料、刚度很大的块体基础，广泛应用于设备基础。2. 箱式基础由底板、顶板和承重的纵向、横向墙体组成的基础。3. 框架式基础由顶层梁板、立柱和底层梁板结构组成的基础，适用于作为电机、压缩机等设备的基础。(四）使用功能不同的基础分类及应用1. 减振基础可以消减振动能量的基础。2. 绝热层基础在基础底部设置隔热、保温层的基础，适用于有特殊保温要求的设备基础。二、设备基础施工质量验收要求1. 设备基础施工质量应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204—2015的规定。混凝土设备基础不应有影响结构性能或使用功能的尺寸偏差。2.设备基础混凝土强度的验收要求(1)基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养护及混凝土强度是否符合设计要...
