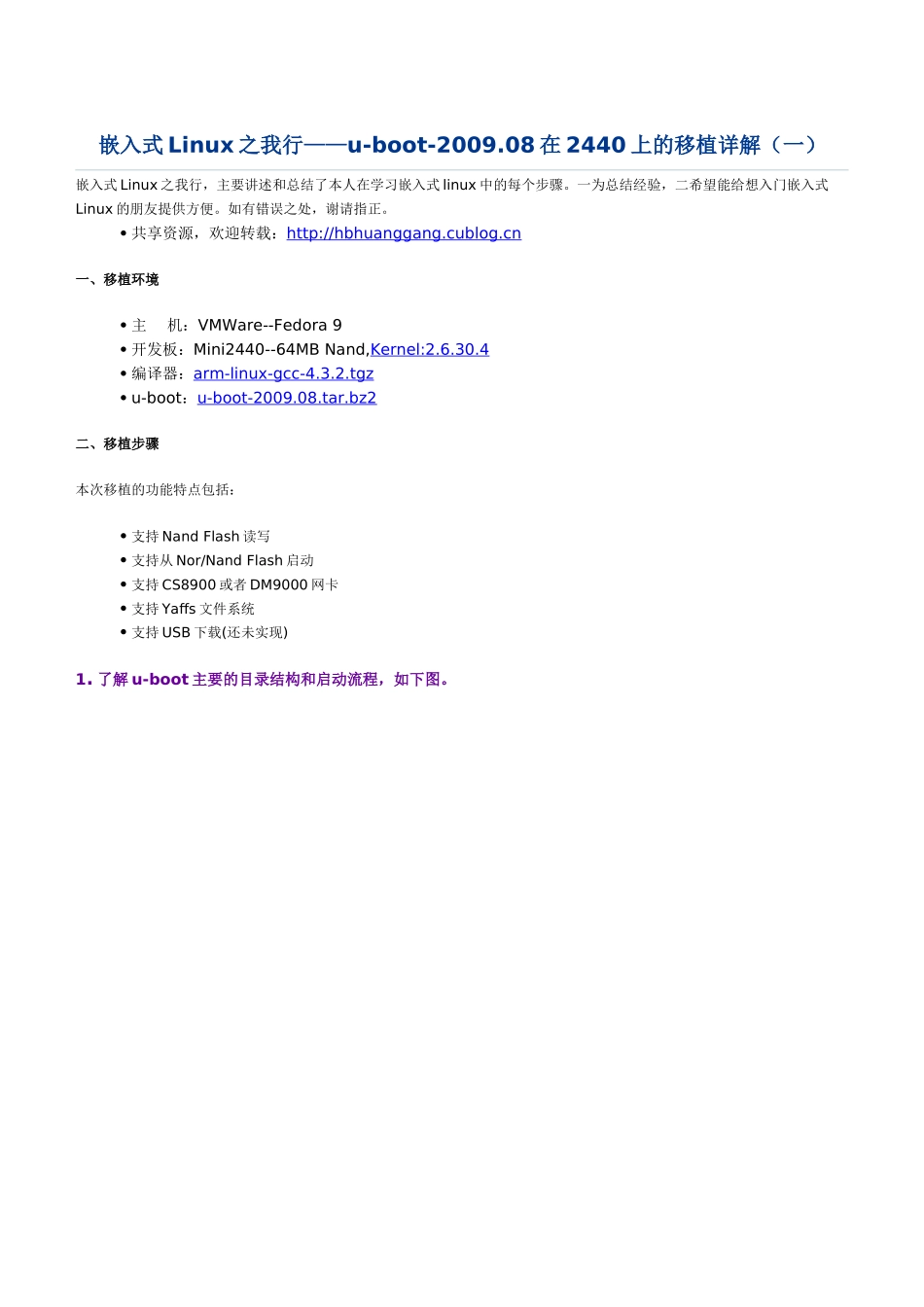

嵌入式Linux之我行——u-boot-2009.08在2440上的移植详解（一）嵌入式Linux之我行，主要讲述和总结了本人在学习嵌入式linux中的每个步骤。一为总结经验，二希望能给想入门嵌入式Linux的朋友提供方便。如有错误之处，谢请指正。共享资源，欢迎转载：http://hbhuanggang.cublog.cn一、移植环境主机：VMWare--Fedora9开发板：Mini2440--64MBNand,Kernel:2.6.30.4编译器：arm-linux-gcc-4.3.2.tgzu-boot：u-boot-2009.08.tar.bz2二、移植步骤本次移植的功能特点包括：支持NandFlash读写支持从Nor/NandFlash启动支持CS8900或者DM9000网卡支持Yaffs文件系统支持USB下载(还未实现)1.了解u-boot主要的目录结构和启动流程，如下图。u-boot的stage1代码通常放在cpu/xxxx/start.S文件中，他用汇编语言写成；u-boot的stage2代码通常放在lib_xxxx/board.c文件中，他用C语言写成。各个部分的流程图如下：2.建立自己的开发板项目并测试编译。目前u-boot对很多CPU直接支持，可以查看board目录的一些子目录，如：board/samsung/目录下就是对三星一些ARM处理器的支持，有smdk2400、smdk2410和smdk6400，但没有2440，所以我们就在这里建立自己的开发板项目。1）因2440和2410的资源差不多，主频和外设有点差别，所以我们就在board/samsung/下建立自己开发板的项目，取名叫my2440#tar-jxvfu-boot-2009.08.tar.bz2//解压源码#cdu-boot-2009.08/board/samsung///进入目录#mkdirmy2440//创建my2440文件夹2）因2440和2410的资源差不多，所以就以2410项目的代码作为模板，以后再修改#cp-rfsmdk2410/*my2440///将2410下所有的代码复制到2440下#cdmy2440//进入my2440目录#mvsmdk2410.cmy2440.c//将my2440下的smdk2410.c改名为my2440.c#cd../../..///回到u-boot根目录#cpinclude/configs/smdk2410.hinclude/configs/my2440.h//建立2440头文件#geditboard/samsung/my2440/Makefile//修改my2440下Makefile的编译项，如下：COBJS:=my2440.oflash.o//因在my2440下我们将smdk2410.c改名为my2440.c3）修改u-boot跟目录下的Makefile文件。查找到smdk2410_config的地方，在他下面按照smdk2410_config的格式建立my2440_config的编译选项，另外还要指定交叉编译器#geditMakefileCROSS_COMPILE?=arm-linux-//指定交叉编译器为arm-linux-gccsmdk2410_config:unconfig//2410编译选项格式@$(MKCONFIG)$(@:_config=)armarm920tsmdk2410samsungs3c24x0my2440_config:unconfig//2440编译选项格式@$(MKCONFIG)$(@:_config=)armarm920tmy2440samsungs3c24x0*说明：arm：CPU的架构(ARCH)arm920t：CPU的类型my2440：对应在board目录下建立新的开发板项目的目录samsung：新开发板项目目录的上级目录，如直接在board下建立新的开发板项目的目录，则这里就为NULLs3c24x0：CPU型号*注意：编译选项格式的第二行要用Tab键开始，否则编译会出错4）测试编译新建的my2440开发板项目#makemy2440_config//如果出现Configuringformy2440board...则表示设置正确#make//编译后在根目录下会出现u-boot.bin文件，则u-boot移植的第一步就算完成了到此为止，u-boot对自己的my2440开发板还没有任何用处，以上的移植只是搭建了一个my2440开发板u-boot的框架，要使其功能实现，还要根据my2440开发板的具体资源情况来对u-boot源码进行修改。3.根据u-boot启动流程图的步骤来分析或者修改添加u-boot源码，使之适合my2440开发板（注：修改或添加的地方都用红色表示）。1）my2440开发板u-boot的stage1入口点分析。一般在嵌入式系统软件开发中，在所有源码文件编译完成之后，链接器要读取一个链接分配文件，在该文件中定义了程序的入口点，代码段、数据段等分配情况等。那么我们的my2440开发板u-boot的这个链接文件就是cpu/arm920t/u-boot.lds，打开该文件部分代码如下：#geditcpu/arm920t/u-boot.ldsOUTPUT_FORMAT("elf32-littlearm","elf32-littlearm","elf32-littlearm")OUTPUT_ARCH(arm)//定义生成文件的目标平台是armENTRY(_start)//定义程序的入口点是_startSECTIONS{//其他一些代码段、数据段等分配.=0x00000000;.=ALIGN(4);.text:{cpu...
