风冷冷风型空调机安装使用说明书VIP专享

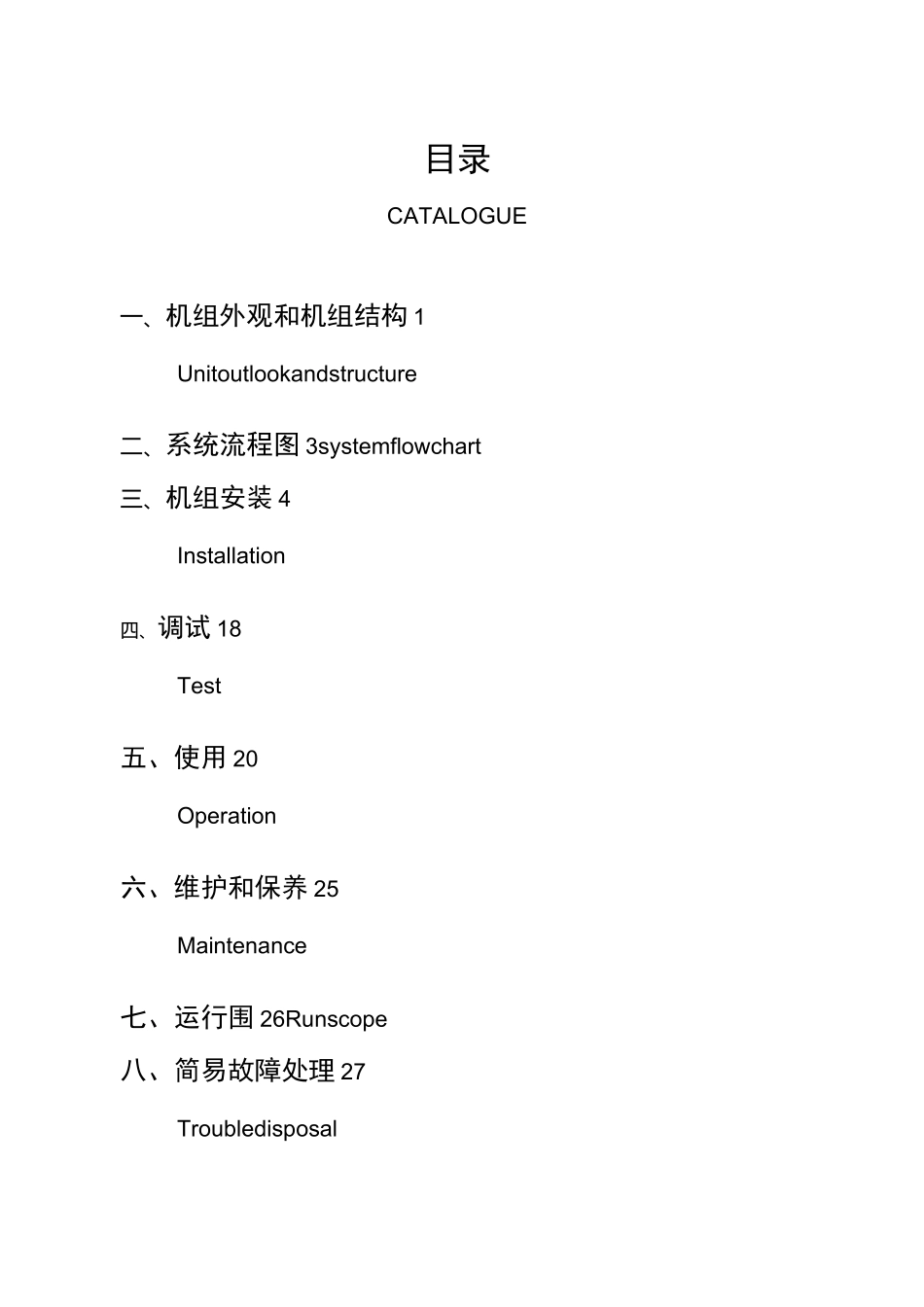

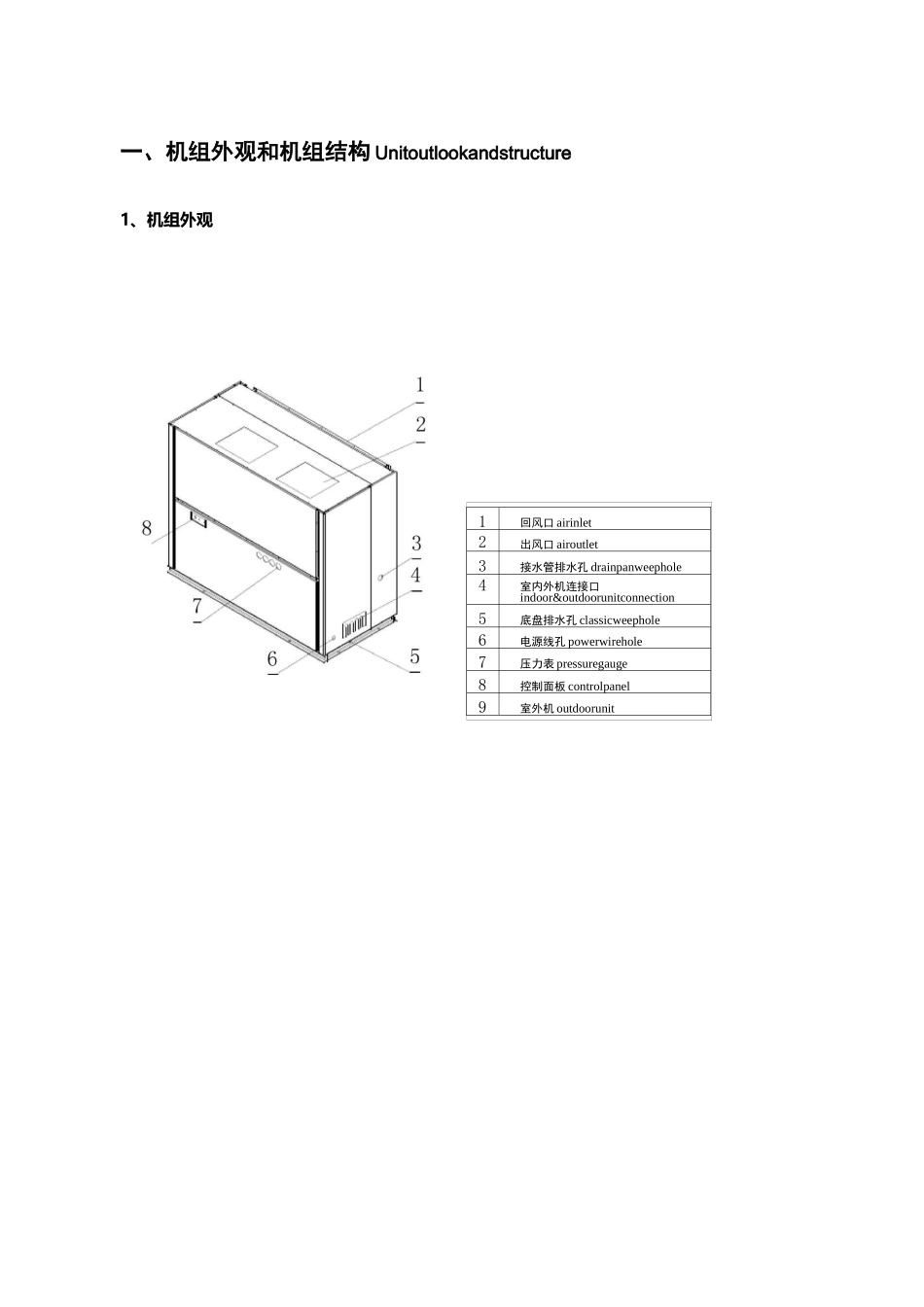

目录CATALOGUE一、机组外观和机组结构 1Unitoutlookandstructure二、系统流程图 3systemflowchart三、机组安装 4Installation四、调试 18Test五、使用 20Operation六、维护和保养 25Maintenance七、运行围 26Runscope八、简易故障处理 27Troubledisposal一、机组外观和机组结构 Unitoutlookandstructure1、机组外观1回风口 airinlet2出风口 airoutlet3接水管排水孔 drainpanweephole4室内外机连接口indoor&outdoorunitconnection5底盘排水孔 classicweephole6电源线孔 powerwirehole7压力表 pressuregauge8控制面板 controlpanel9室外机 outdoorunit2、机组结构 Unitstructure1.压缩机 Compressor2.电加热 Electricheater3.蒸发器 Evaporator4.过滤网 Filter9.球阀 Ballvalve5.风机 Fan6.电控箱 Electriccontroller7.电机 Motor8.室外机 outdoorunit注：1•单冷机使用毛细管节流（50HP 以下）；Forsinglecoolingunit,capillaryshouldbeusedtothrattle.fbelow5DHP）2. 热泵机使用膨胀阀节流,室内机室外机各安装一个；Forheat-pumpunit,expansionvalveisusedtothrottle,installingeachonebothinindoorandoutdoorunits.3. 气液分离器安装于室内机；Gasandliquideseparationisinstalledinindoorunit.以上三点示意图上均未表示.Thethreepointsabovehavenotbeenshowninthesketchmap.二、系统流程图 systemflowchart1、风冷冷风型/电加热型空调机工作原理Workingprincipleoftheair-cooledcoolingorelectricheatingairconditionerint_接头"Icompressor压缩机[jointingpipeI:接管 Iballvalve球阀evaporati蒸I 发1器electricheater电加执八、、器|capillaryI 毛I 细!管centrifugalfan离心风机condensor冷凝器axialfanI 轴流风机dryer-filterpanel干燥过滤器joint接头jointingpipeIballvalve接管球阀一11Iinside室内侧outside室外侧2、热泵型空调机工作原理Workingprincipleoftheheat-pumpairconditionerball_valvejoint,球阀接头gasandliquidseparationcompressoritpideheatballvalveIjoint球阀接头―、electricheater 电加|axialfan 热轴流风机器|oulexchanger丨室外丨换I 执执1 器.四通阀fOurwayvalve压气液分离器 1.—y电 centrifugualfa^加expansionvalve 离心风机「热 filter 膨胀阀器过滤r室 I内 1执:热 I器 Iinsideheatexchangerioutside室外侧丨 J单向阀_siglediretionvalveelectricheater三、机...
