350J31卧式设备安装检验记录

350J31卧式设备安装检验记录_第1页
1/40
350J31卧式设备安装检验记录_第2页
2/40
350J31卧式设备安装检验记录_第3页
3/40

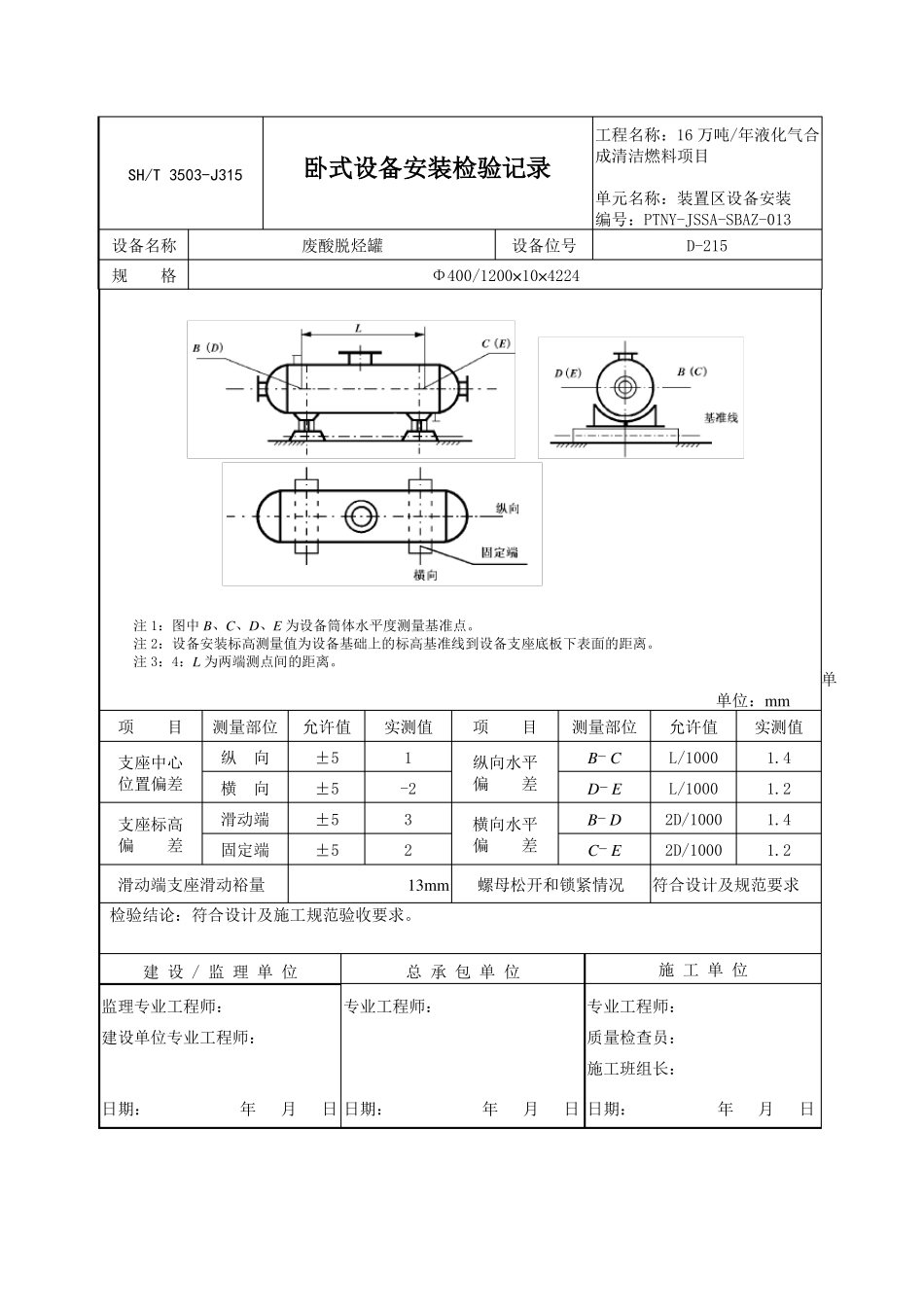

工程名称:16 万吨/年液化气合成清洁燃料项目单元名称:装置区设备安装编号:PTNY-JSSA-SBAZ-013D-215 SH/T 3503-J315卧式设备安装检验记录废酸脱烃罐设备位号Φ400/1200×10×4224设备名称规格注 1:图中 B、C、D、E 为设备筒体水平度测量基准点。注 2:设备安装标高测量值为设备基础上的标高基准线到设备支座底板下表面的距离。注 3:4:L 为两端测点间的距离。单单位:mm项目支座中心位置偏差支座标高偏差测量部位纵向横向滑动端固定端允许值±5±5±5±5实测值1-23213mm项目纵向水平偏差横向水平偏差测量部位B- CD- EB- DC- E允许值L/1000L/10002D/10002D/1000实测值1.41.21.41.2滑动端支座滑动裕量螺母松开和锁紧情况符合设计及规范要求检验结论:符合设计及施工规范验收要求。建 设 / 监 理 单 位监理专业工程师:建设单位专业工程师:总 承 包 单 位专业工程师:施 工 单 位专业工程师:质量检查员:施工班组长:日期:年月日 日期:年月日 日期:年月日工程名称:16 万吨/年液化气合成清洁燃料项目单元名称:装置区设备安装编号:PTNY-JSSA-SBAZ-014D-101SH/T 3503-J315卧式设备安装检验记录碳四原料缓冲罐设备位号设备名称规格Φ800/2600×10/14×9412注 1:图中 B、C、D、E 为设备筒体水平度测量基准点。注 2:设备安装标高测量值为设备基础上的标高基准线到设备支座底板下表面的距离。注 3:4:L 为两端测点间的距离。单单位:mm项目支座中心位置偏差支座标高偏差测量部位纵向横向滑动端固定端允许值±5±5±5±5实测值-121-213mm项目纵向水平偏差横向水平偏差测量部位B- CD- EB- DC- E允许值L/1000L/10002D/10002D/1000实测值4.34.22.32.1滑动端支座滑动裕量螺母松开和锁紧情况符合设计及规范要求检验结论:符合设计及施工规范验收要求。建 设 / 监 理 单 位监理专业工程师:建设单位专业工程师:总 承 包 单 位专业工程师:施 工 单 位专业工程师:质量检查员:施工班组长:日期:年月日 日期:年月日 日期:年月日工程名称:16 万吨/年液化气合成清洁燃料项目单元名称:装置区设备安装编号:PTNY-JSSA-SBAZ-015D-214SH/T 3503-J315卧式设备安装检验记录脱正丁烷塔回流罐设备位号设备名称规格Φ400/1200×8/10×6770注 1:图中 B、C、D、E 为设备筒体水平度测量基准点。注 2:设备安装标高测量值为设备基础上的标高基准线到设备支座底板下表面的距离。注 3:4:L 为...
