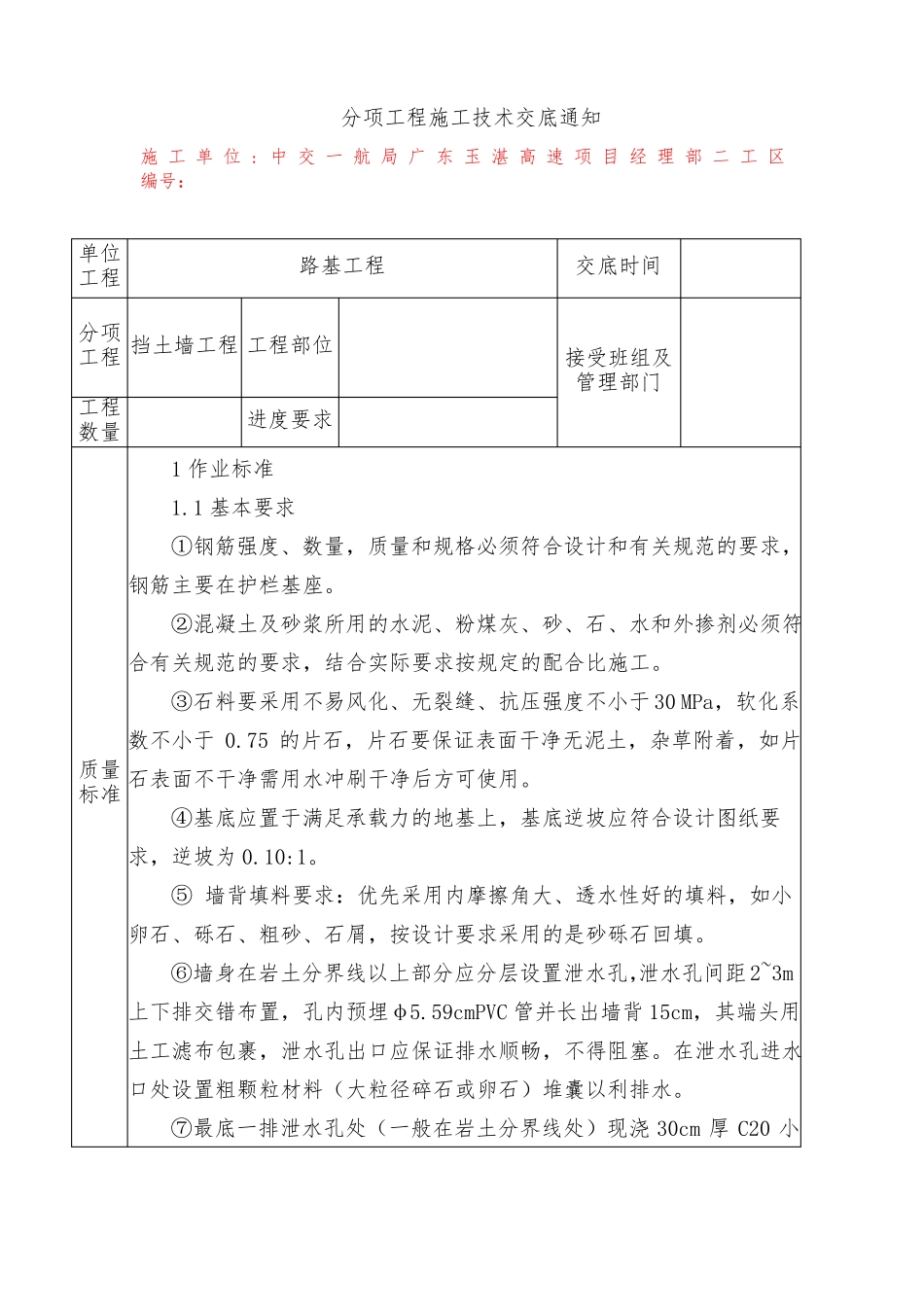

C20片石砼挡土墙施工技术交底_第1页
1/8

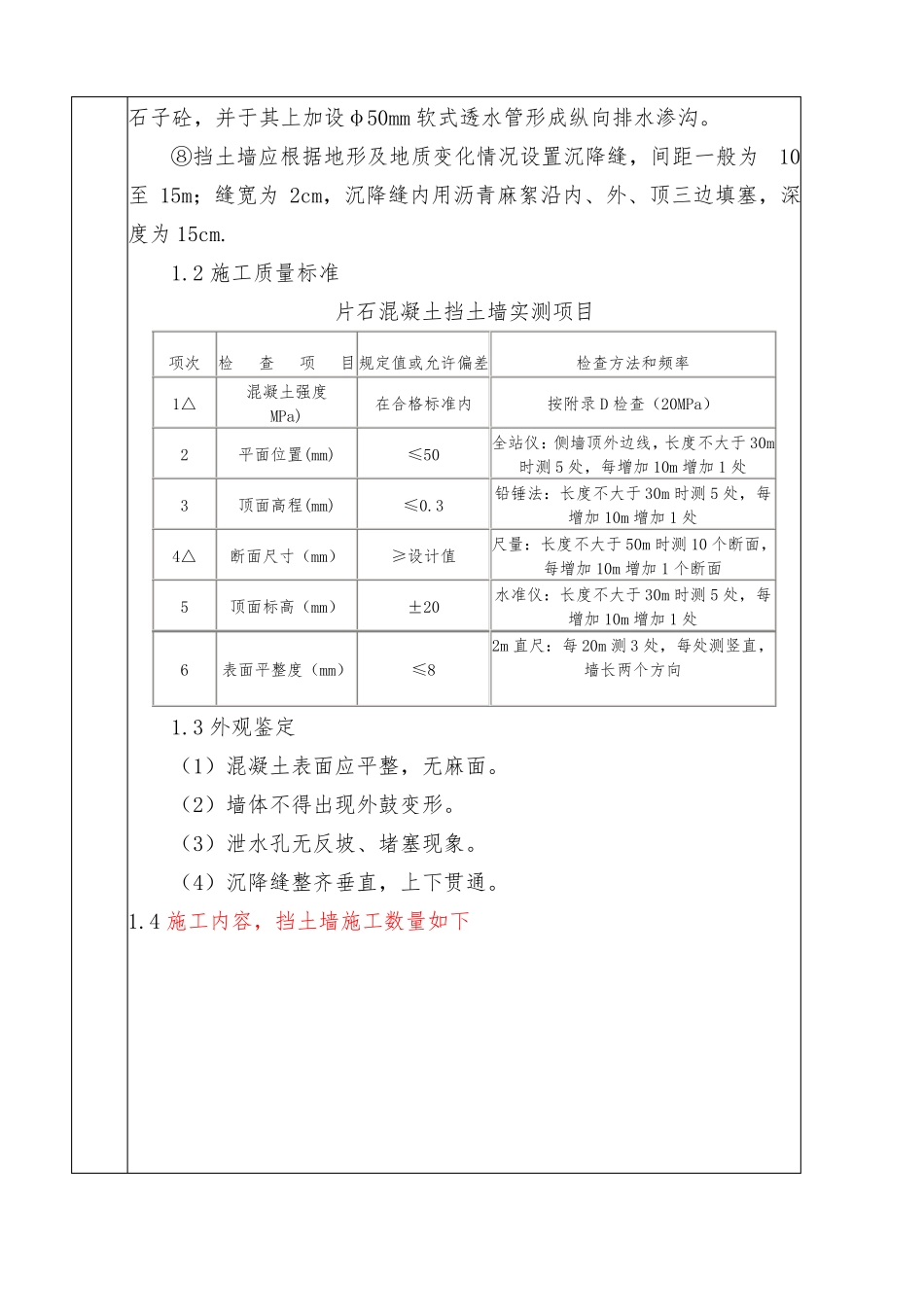

C20片石砼挡土墙施工技术交底_第2页
2/8

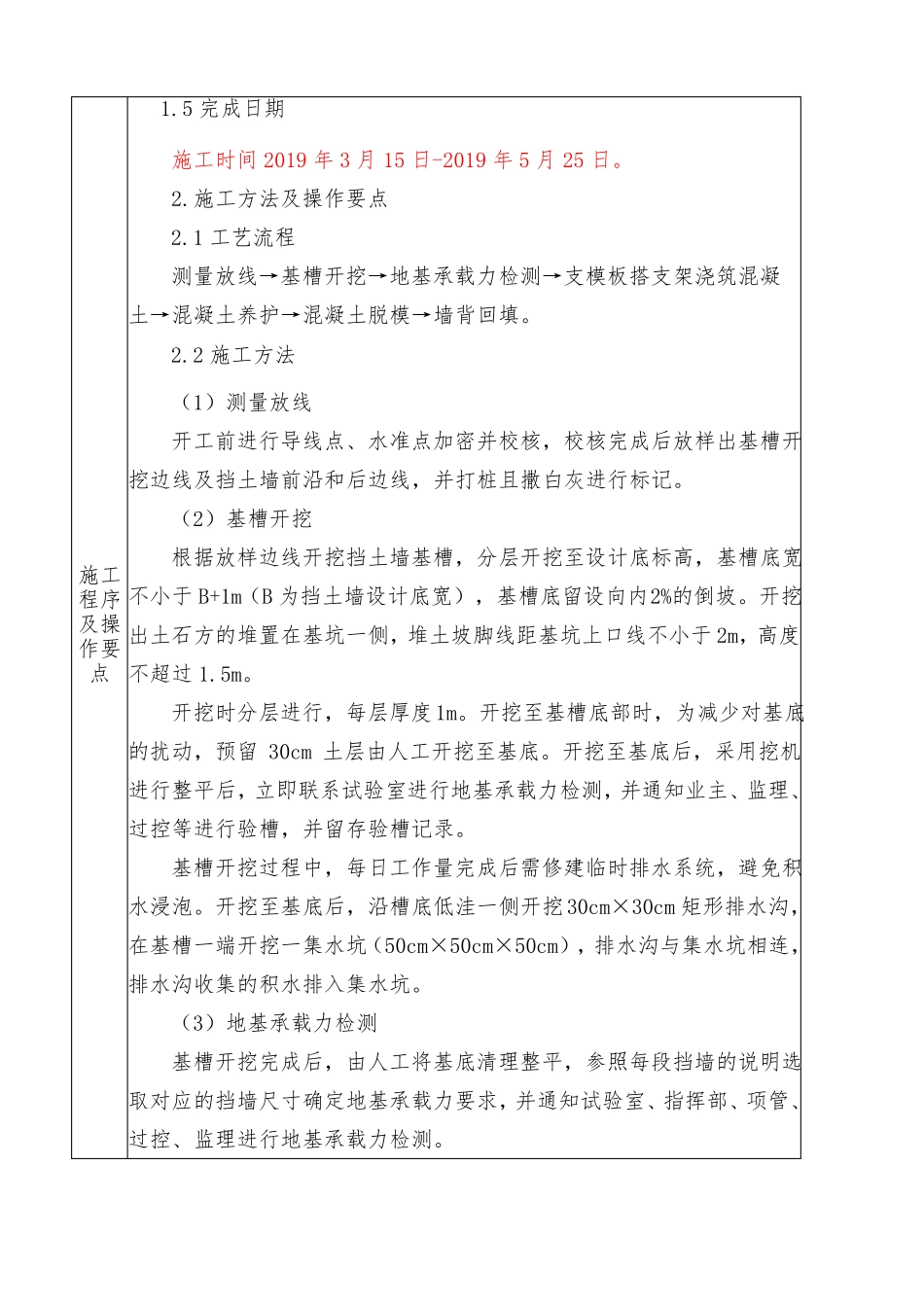

C20片石砼挡土墙施工技术交底_第3页
3/8
分项工程施工技术交底通知施 工 单 位 : 中 交 一 航 局 广 东 玉 湛 高 速 项 目 经 理 部 二 工 区编号:单位工程路基工程交底时间分项 挡土墙工程 工程部位工程工程数量进度要求接受班组及管理部门1 作业标准1.1 基本要求①钢筋强度、数量,质量和规格必须符合设计和有关规范的要求,钢筋主要在护栏基座。②混凝土及砂浆所用的水泥、粉煤灰、砂、石、水和外掺剂必须符合有关规范的要求,结合实际要求按规定的配合比施工。③石料要采用不易风化、无裂缝、抗压强度不小于 30 MPa,软化系数不小于 0.75 的片石,片石要保证表面干净无泥土,杂草附着,如片质量 石表面不干净需用水冲刷干净后方可使用。标准④基底应置于满足承载力的地基上,基底逆坡应符合设计图纸要求,逆坡为 0.10:1。⑤ 墙背填料要求:优先采用内摩擦角大、透水性好的填料,如小卵石、砾石、粗砂、石屑,按设计要求采用的是砂砾石回填。⑥墙身在岩土分界线以上部分应分层设置泄水孔,泄水孔间距2~3m上下排交错布置,孔内预埋φ5.59cmPVC 管并长出墙背 15cm,其端头用土工滤布包裹,泄水孔出口应保证排水顺畅,不得阻塞。在泄水孔进水口处设置粗颗粒材料(大粒径碎石或卵石)堆囊以利排水。⑦最底一排泄水孔处(一般在岩土分界线处)现浇 30cm 厚 C20 小石子砼,并于其上加设φ50mm 软式透水管形成纵向排水渗沟。⑧挡土墙应根据地形及地质变化情况设置沉降缝,间距一般为10至 15m;缝宽为 2cm,沉降缝内用沥青麻絮沿内、外、顶三边填塞,深度为 15cm.1.2 施工质量标准片石混凝土挡土墙实测项目项次检查项目规定值或允许偏差1△234△5混凝土强度MPa)平面位置(mm)顶面高程(mm)断面尺寸(mm)顶面标高(mm)在合格标准内≤50≤0.3≥设计值±20检查方法和频率按附录 D 检查(20MPa)全站仪:侧墙顶外边线,长度不大于 30m时测 5 处,每增加 10m 增加 1 处铅锤法:长度不大于 30m 时测 5 处,每增加 10m 增加 1 处尺量:长度不大于 50m 时测 10 个断面,每增加 10m 增加 1 个断面水准仪:长度不大于 30m 时测 5 处,每增加 10m 增加 1 处2m 直尺:每 20m 测 3 处,每处测竖直,墙长两个方向6表面平整度(mm)≤81.3 外观鉴定(1)混凝土表面应平整,无麻面。(2)墙体不得出现外鼓变形。(3)泄水孔无反坡、堵塞现象。(4)沉降缝整齐垂直,上下贯通。1.4 施工内容,挡土墙施工数量如下 1.5 ...
