CNG液压平推操作规程

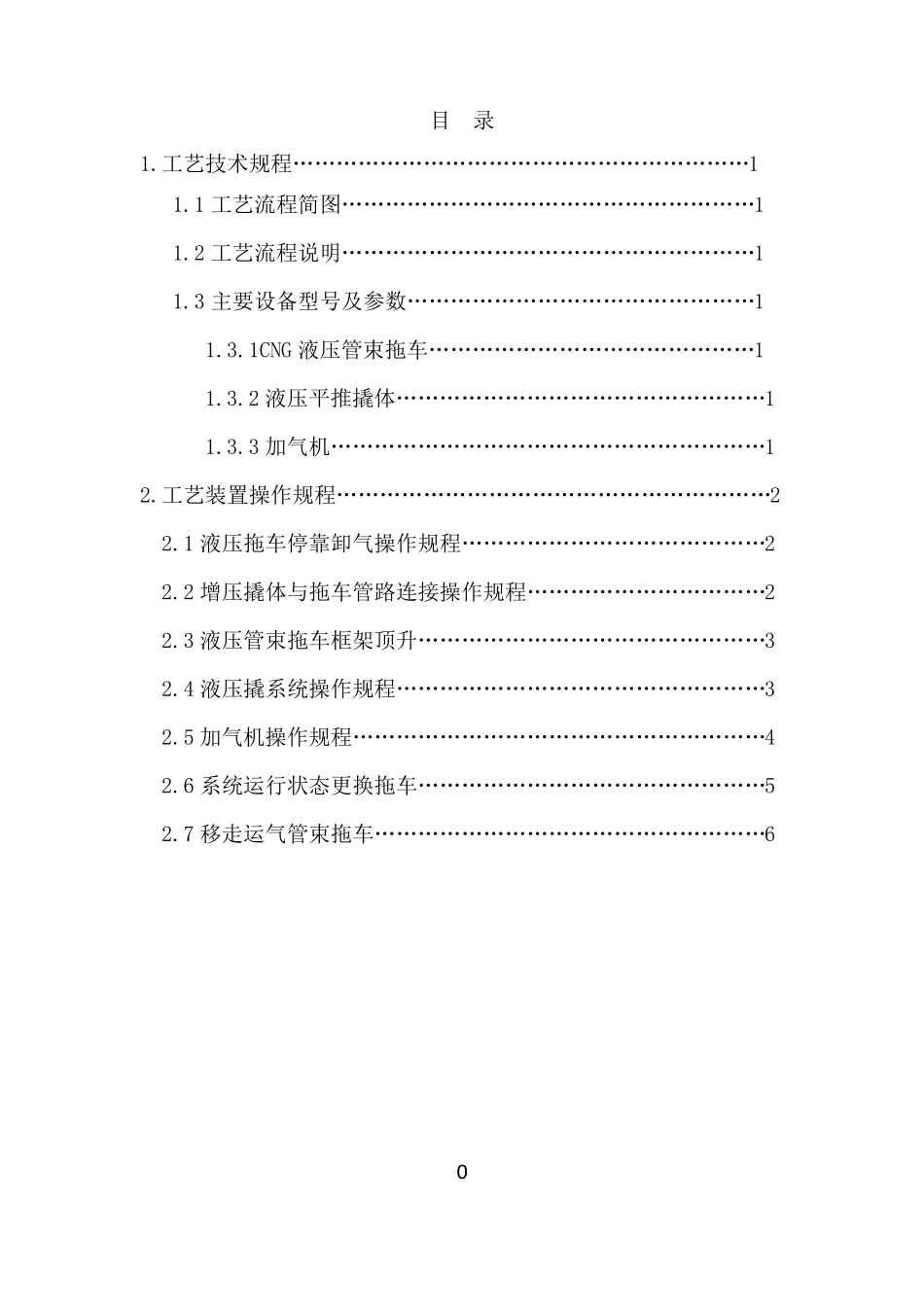

目录1.工艺技术规程………………………………………………………11.1 工艺流程简图…………………………………………………11.2 工艺流程说明…………………………………………………11.3 主要设备型号及参数…………………………………………11.3.1CNG 液压管束拖车………………………………………11.3.2 液压平推撬体……………………………………………11.3.3 加气机……………………………………………………12.工艺装置操作规程……………………………………………………22.1 液压拖车停靠卸气操作规程……………………………………22.2 增压撬体与拖车管路连接操作规程……………………………22.3 液压管束拖车框架顶升…………………………………………32.4 液压撬系统操作规程……………………………………………32.5 加气机操作规程…………………………………………………42.6 系统运行状态更换拖车…………………………………………52.7 移走运气管束拖车………………………………………………60操作规程(液压平推子站)1.工艺技术规程1.1 工艺流程简图CNG 拖车液压平推系统加气机1.2 工艺流程说明利用液压平推系统将特殊性质的液体增压到高压，并将高压液体注入 CNG 拖车气瓶，将瓶内 CNG 气体等压置换出来，再通过加气机给车辆加气。1.3 主要设备型号及参数1.3.1CNG 液压管束拖车规格：18M3水容积主要参数：使用温度范围－40～60℃公称工作压力 20 MPa1.3.2 液压平推撬体规格：2000 型主要参数：工作压力 20MPa（表压）最大排气量 2000NM3/h1.3.3 加气机规格：双枪单线加气机主要参数：流量 1-28kg/min12.工艺装置操作规程2.1 液压拖车停靠卸气操作规程2.1.1 将运气管束拖车停放在加气站指定的安全卸气点；2.1.2 泊到指定位置后，用挡块双向固定好拖车轮胎。然后放置拖车的主支撑腿垫木，摇下主支撑腿置于垫木上，使牵引车离开，再摇下辅助支撑腿与地面接触支撑良好；2.1.3 将卸气点的静电接地线与运气管束拖车操作仓内的导静电片连接；2.1.4 在卸气地点采取警示措施，如设置隔离桩等，防止无关人员进入，避免造成伤害事故；2.1.5 在确认拖车制动有效后，打开拖车操作仓（后仓）门，此时拖车自动刹车装置启动；2.1.6 检查拖车上各高压管件、阀门是否连接牢固，有无泄漏等情况。先检查后仓，再检查前仓。如发现问题，必须在处理好问题后，再进行下一步工作；2.1.7 在拖车与增压橇体连接前，打开...
