IVIUM电化学工作站使用说明

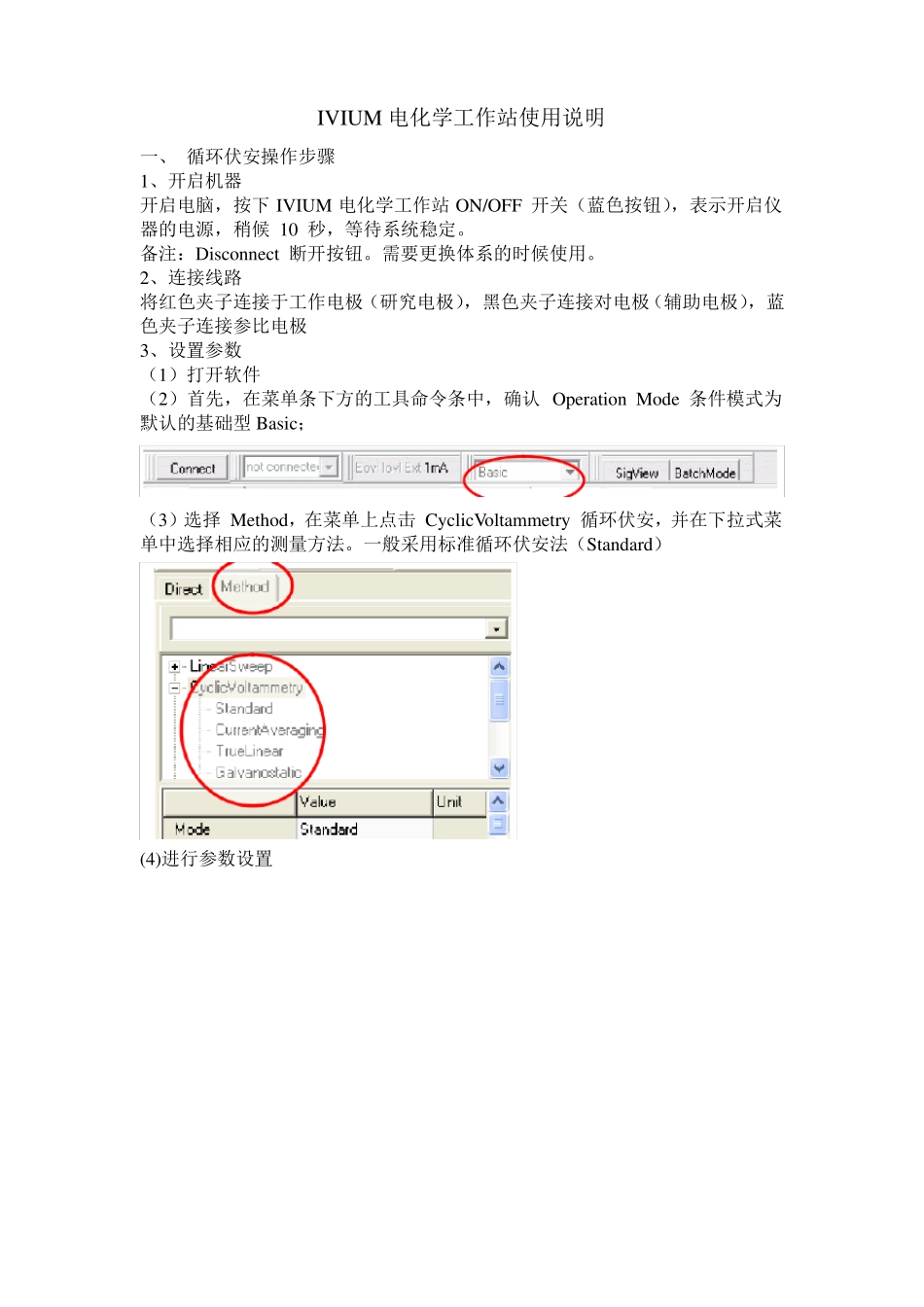

IVIUM电化学工作站使用说明_第1页
1/7
IVIUM电化学工作站使用说明_第2页
2/7
IVIUM电化学工作站使用说明_第3页
3/7
IVIUM 电化学工作站使用说明一、 循环伏安操作步骤1、开启机器开启电脑,按下 IVIUM 电化学工作站 ON/OFF 开关(蓝色按钮),表示开启仪器的电源,稍候 10 秒,等待系统稳定。备注:Disconnect 断开按钮。需要更换体系的时候使用。2、连接线路将红色夹子连接于工作电极(研究电极),黑色夹子连接对电极(辅助电极),蓝色夹子连接参比电极3、设置参数(1)打开软件(2)首先,在菜单条下方的工具命令条中,确认 Operation Mode 条件模式为默认的基础型 Basic;(3)选择 Method,在菜单上点击 CyclicVoltammetry 循环伏安,并在下拉式菜单中选择相应的测量方法。一般采用标准循环伏安法(Standard)(4)进行参数设置通常需要设定的参数有:E start(通常设定为体系的开路电压)备注:开路电压的测定。转换至 Direct Control 直接控制模式DC/AC 直流/交流模式:默认状态下处于 DC 直流状态。当点击 AC 交流模式时,仪器处于交流状态,可以施加各种交流信号。当没有施加任何的电位或电流时,E 和 I 是开路状态下的开路电位和开路电流Vertex 1和 Vertex 2通常设定为被测体系的最高电位和最低电位E step 表示在扫描方法下每次电位的改变量,一般情况下每次阶跃一次就取样一次。此值的大小将影响图形是否出现断点,需根据体系而定。N scans 扫描循环次数Scanrate 表示电位扫描过程中的变化率(5)开始实验点击 Connect,连接仪器和体系点击 Start,开始实验(6)拷贝数据在顶端,有两个按钮:Refresh 更新数据和 Export 输出数据。点击 Refresh 时,可更新所显示的数据。点击 Export 时,可以打开下拉式菜单:Copy all to clipboard 把表格中的所有数据复制至粘帖板。Copy selected to clipboard 把表格中所选择的数据复制至粘帖板。Save all data to disk 从粘帖板的表格中保存所有数据。(通常使用此选项)Save selected to disk 从粘帖板的表格中保存所选择的数据。注意将文件名保存为 TXT 格式二、交流阻抗测试步骤1、首先,在菜单条下方的工具命令条中,确认 Operation Mode 条件模式为默认的基础型 Basic;2、选择 Method,在菜单上点击 Impedance 交流阻抗,并在下拉式菜单中选择相应的测量方法。最常用的是恒电位交流阻抗法3、设定参数通常设定的参数有:E start:设置为开路电位点击 Frequencies,打开页面如下图在 frequency scan 中设置起始和终止频率,其...
