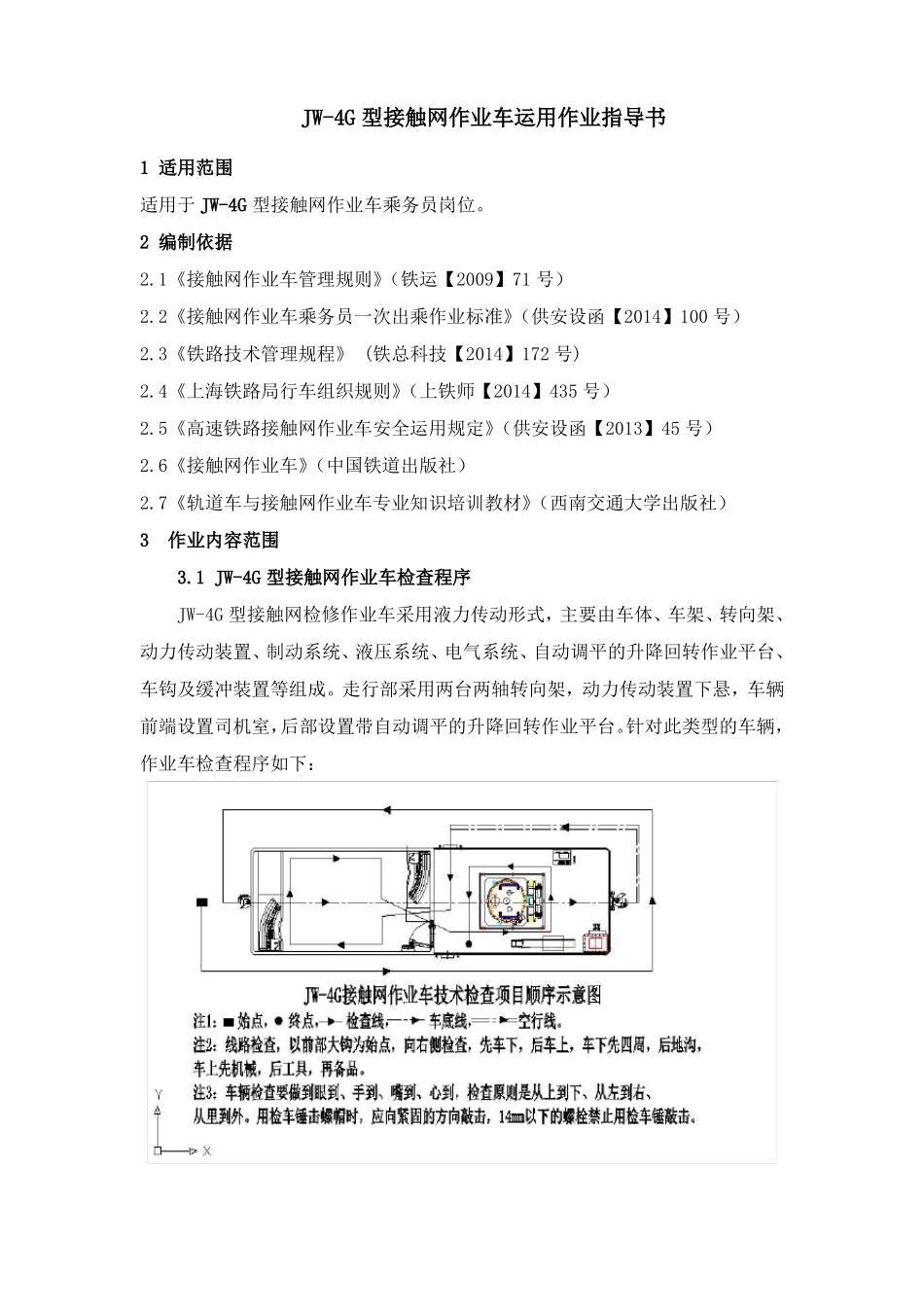

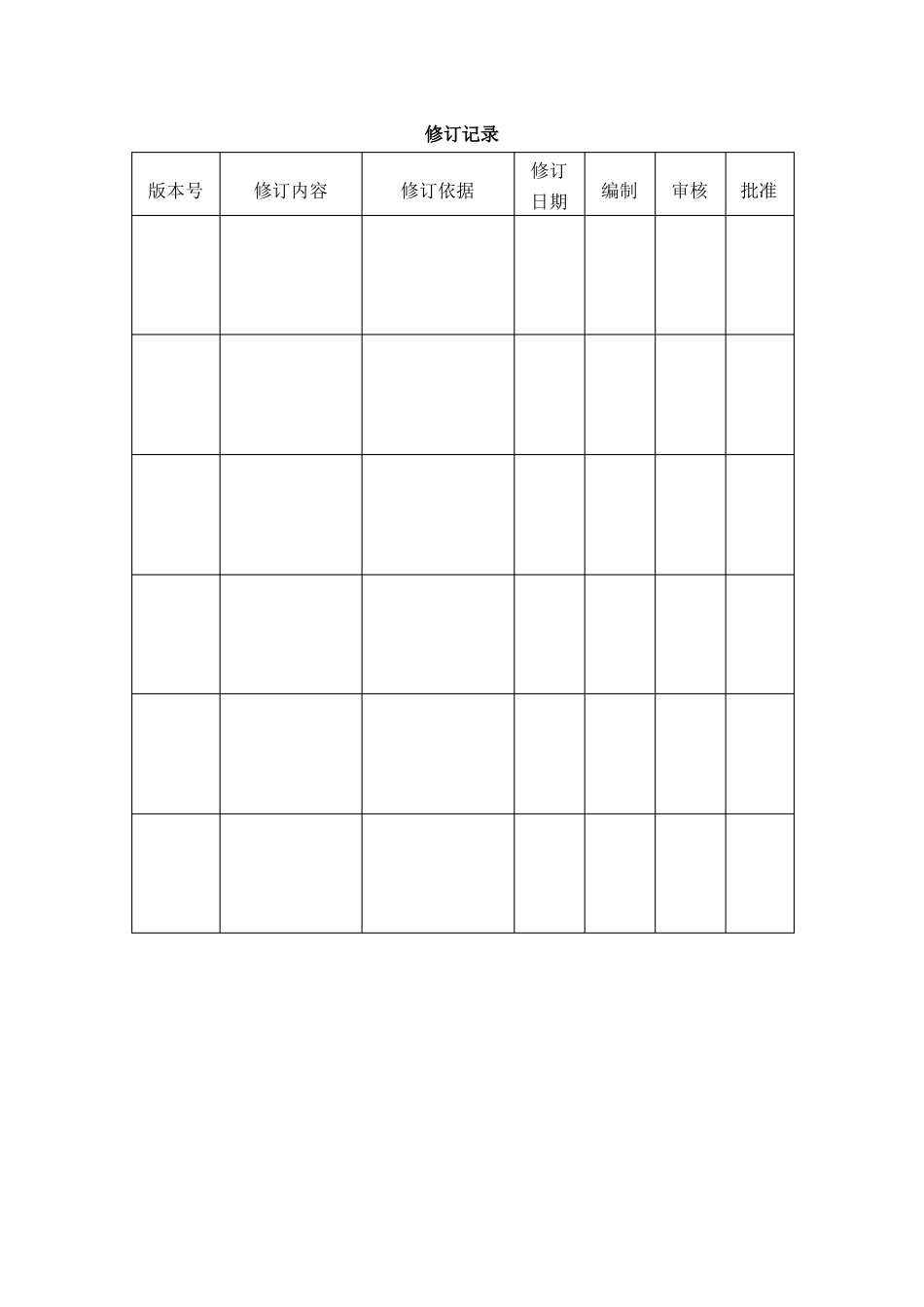

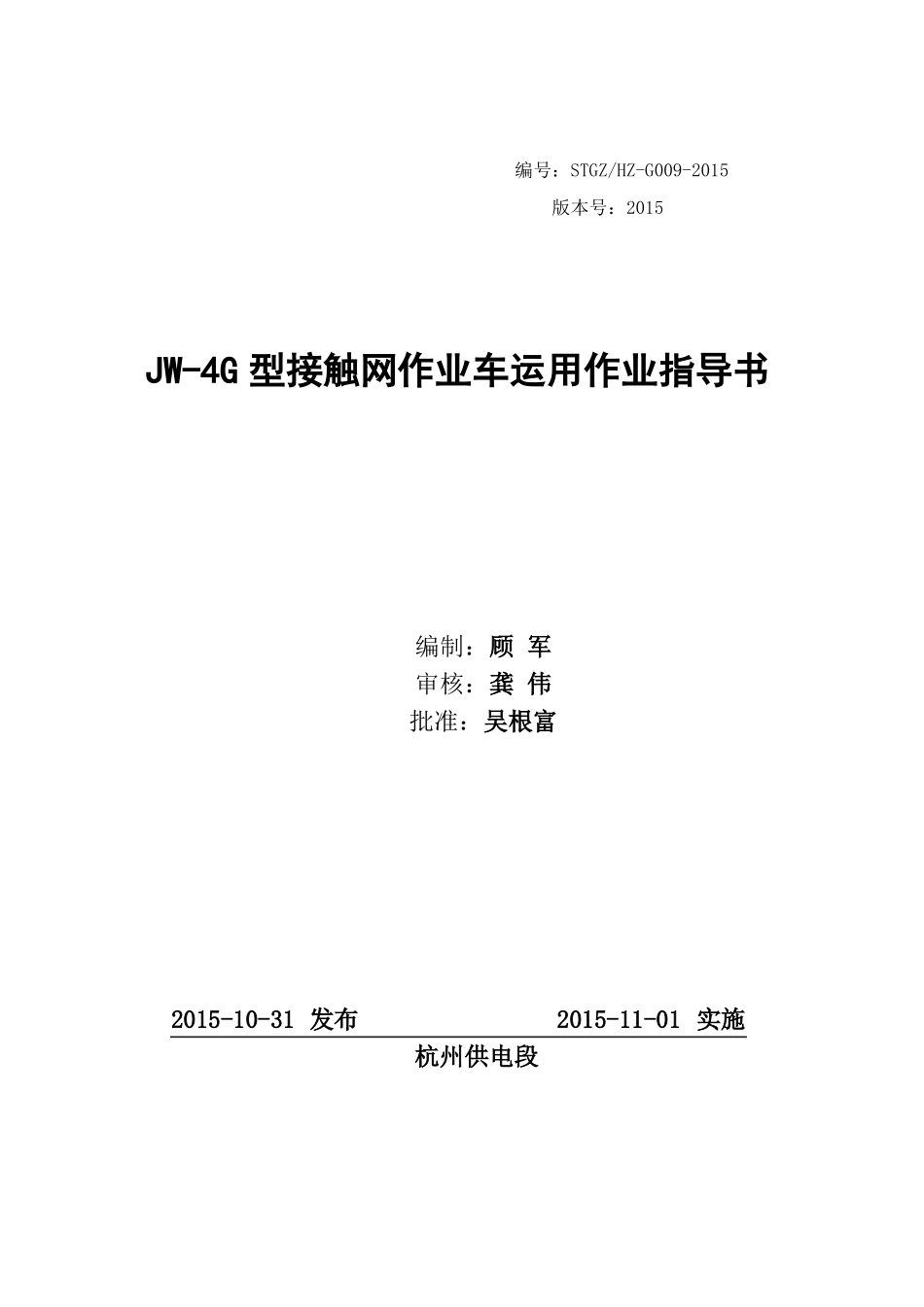

编号：STGZ/HZ-G009-2015版本号：2015JW-4G 型接触网作业车运用作业指导书编制：顾 军审核：龚 伟批准：吴根富2015-10-31 发布 2015-11-01 实施杭州供电段修订记录修订版本号修订内容修订依据日期编制审核批准JW-4G 型接触网作业车运用作业指导书1 适用范围适用于 JW-4G 型接触网作业车乘务员岗位。2 编制依据2.1《接触网作业车管理规则》（铁运【2009】71 号）2.2《接触网作业车乘务员一次出乘作业标准》（供安设函【2014】100 号）2.3《铁路技术管理规程》 (铁总科技【2014】172 号)2.4《上海铁路局行车组织规则》（上铁师【2014】435 号）2.5《高速铁路接触网作业车安全运用规定》（供安设函【2013】45 号）2.6《接触网作业车》（中国铁道出版社）2.7《轨道车与接触网作业车专业知识培训教材》（西南交通大学出版社）3作业内容范围3.1 JW-4G 型接触网作业车检查程序JW-4G 型接触网检修作业车采用液力传动形式，主要由车体、车架、转向架、动力传动装置、制动系统、液压系统、电气系统、自动调平的升降回转作业平台、车钩及缓冲装置等组成。走行部采用两台两轴转向架，动力传动装置下悬，车辆前端设置司机室，后部设置带自动调平的升降回转作业平台。针对此类型的车辆，作业车检查程序如下：3.2 JW-4G 型接触网作业车检查内容及方法3.2.1 前部检查3.2.1.1 端部①上大灯、雨刮器良好，瞭望窗玻璃无破损；②调车扶手、下大灯完整；③脚踏板焊接牢固；④排障器、扫石器安装牢固，排障器底面距轨面高度为 90-130 mm ，扫石器橡胶板下缘距轨面为 20～30mm。⑤电源输出插座外观良好，电线无裸露。3.2.1.2 车钩车钩连接牢固无裂纹，钩与钩耳间隙≤6mm，钩耳孔与钩舌销孔直径磨耗≤2mm，钩舌销与销孔或钩耳孔间隙≤3mm；三态作用良好；车钩中心线距轨面高度 880±10mm；车钩开度：闭锁位置最大为 130mm,全开位置最大为 250mm。按周期检测、探伤并合格。3.2.1.3 制动软管①制动软管无裂纹老化，校验不超期。卡子无松动，胶圈完整，连接器无裂纹；②折角塞门及制动软管安装牢固，角度正确，无泄漏；③防尘堵及安全链齐全。3.2.2 走行部左侧检查3.2.2.1 车体外观①车体应平整、车身无倾斜；②局、段标记、车号完整。③出厂标志牌完整。3.2.2.2 前端裙板内侧①机车信号传感器安装螺栓无松动，底面距轨面高度为（150±5）mm ；②各管系、卡子无松动；③压缩空气干燥器良好；④中继阀安装牢固，塞门位置正确，无漏风；⑤...
