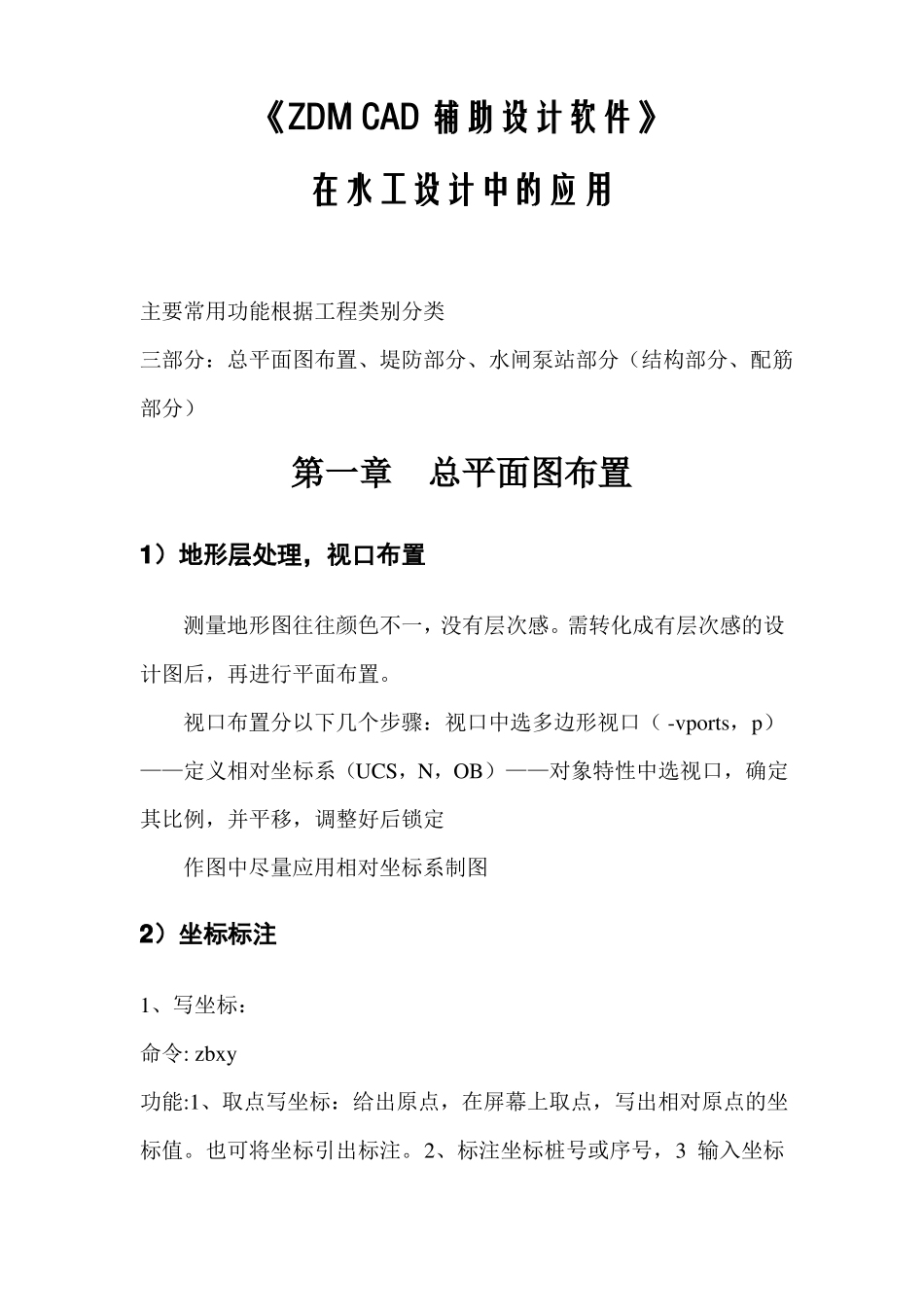

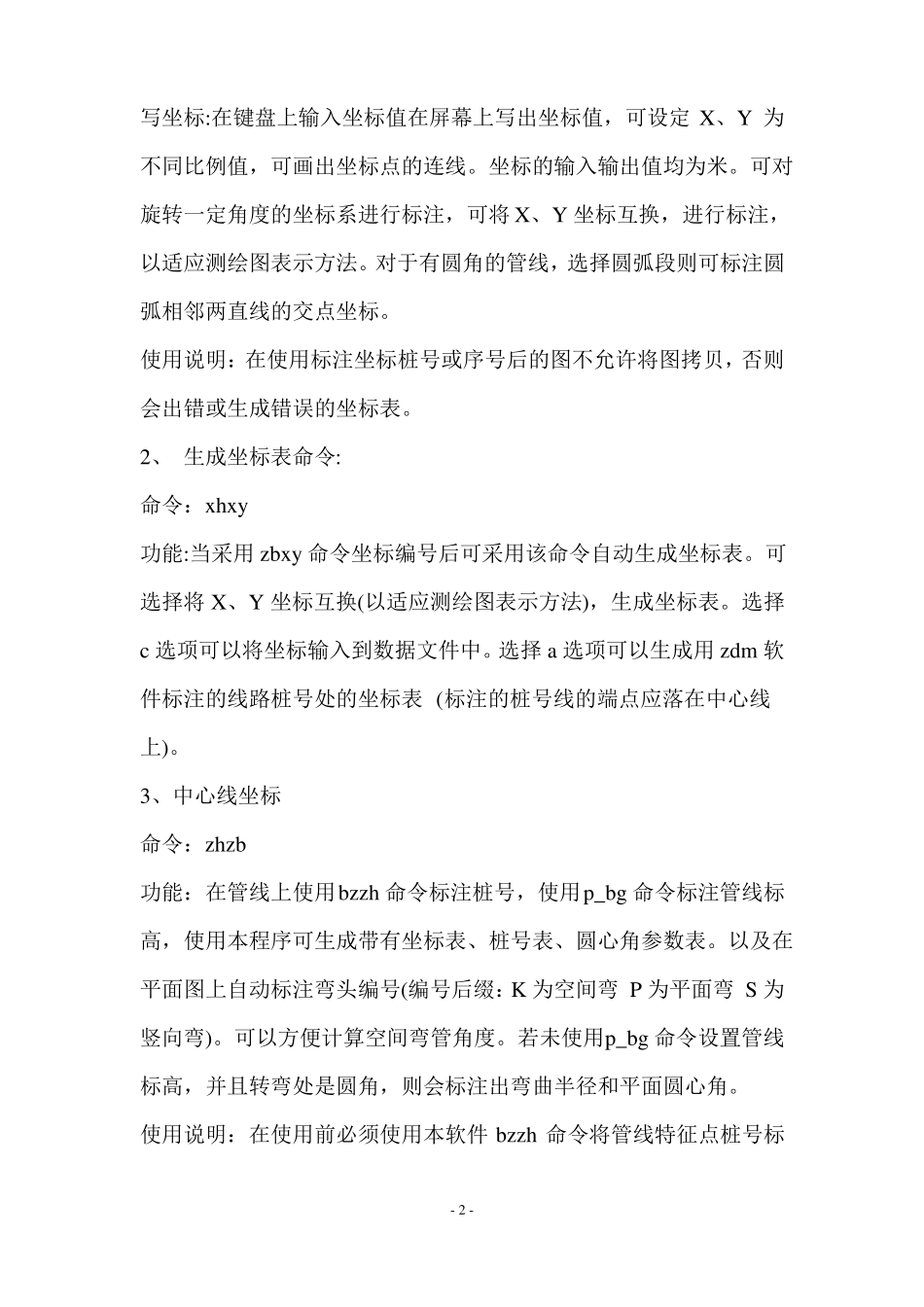

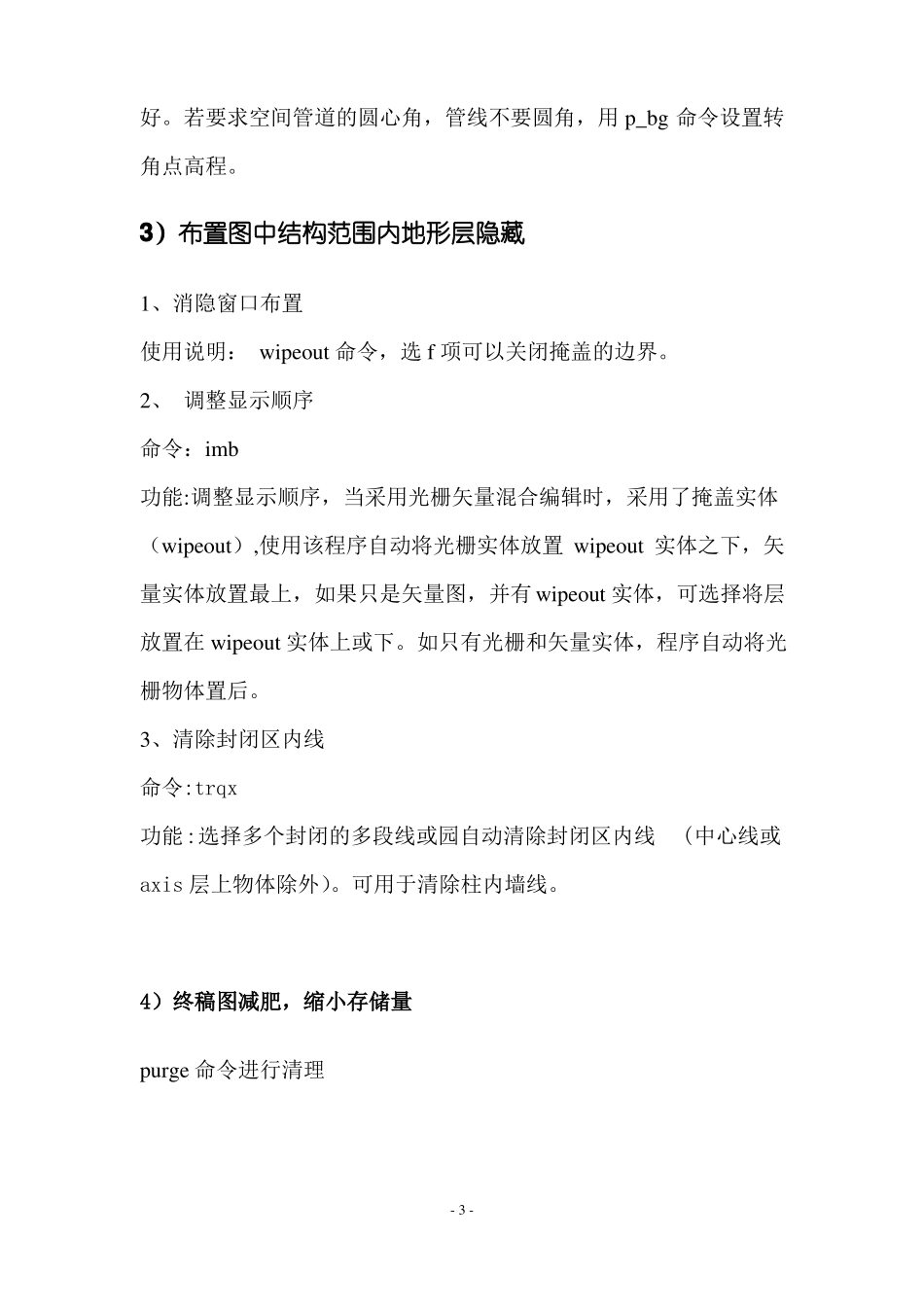

《ZDM CAD 辅助设计软件》在水工设计中的应用主要常用功能根据工程类别分类三部分：总平面图布置、堤防部分、水闸泵站部分（结构部分、配筋部分）第一章总平面图布置1）地形层处理，视口布置测量地形图往往颜色不一，没有层次感。需转化成有层次感的设计图后，再进行平面布置。视口布置分以下几个步骤：视口中选多边形视口（ -vports，p）——定义相对坐标系（UCS，N，OB）——对象特性中选视口，确定其比例，并平移，调整好后锁定作图中尽量应用相对坐标系制图2）坐标标注1、写坐标：命令: zbxy功能:1、取点写坐标：给出原点，在屏幕上取点，写出相对原点的坐标值。也可将坐标引出标注。2、标注坐标桩号或序号，3 输入坐标写坐标:在键盘上输入坐标值在屏幕上写出坐标值，可设定 X、Y 为不同比例值，可画出坐标点的连线。坐标的输入输出值均为米。可对旋转一定角度的坐标系进行标注，可将 X、Y 坐标互换，进行标注，以适应测绘图表示方法。对于有圆角的管线，选择圆弧段则可标注圆弧相邻两直线的交点坐标。使用说明：在使用标注坐标桩号或序号后的图不允许将图拷贝，否则会出错或生成错误的坐标表。2、 生成坐标表命令:命令：xhxy功能:当采用 zbxy 命令坐标编号后可采用该命令自动生成坐标表。可选择将 X、Y 坐标互换(以适应测绘图表示方法)，生成坐标表。选择c 选项可以将坐标输入到数据文件中。选择 a 选项可以生成用 zdm 软件标注的线路桩号处的坐标表 (标注的桩号线的端点应落在中心线上)。3、中心线坐标命令：zhzb功能：在管线上使用bzzh 命令标注桩号，使用p_bg 命令标注管线标高，使用本程序可生成带有坐标表、桩号表、圆心角参数表。以及在平面图上自动标注弯头编号(编号后缀：K 为空间弯 P 为平面弯 S 为竖向弯)。可以方便计算空间弯管角度。若未使用p_bg 命令设置管线标高，并且转弯处是圆角，则会标注出弯曲半径和平面圆心角。使用说明：在使用前必须使用本软件 bzzh 命令将管线特征点桩号标- 2 -好。若要求空间管道的圆心角，管线不要圆角，用 p_bg 命令设置转角点高程。3）布置图中结构范围内地形层隐藏1、消隐窗口布置使用说明： wipeout 命令，选 f 项可以关闭掩盖的边界。2、 调整显示顺序命令：imb功能:调整显示顺序，当采用光栅矢量混合编辑时，采用了掩盖实体（wipeout）,使用该程序自动将光栅实体放置 wipeout 实体之下，矢量实体放置最上，如果只是矢量图，并有 wipeout 实体，可...
