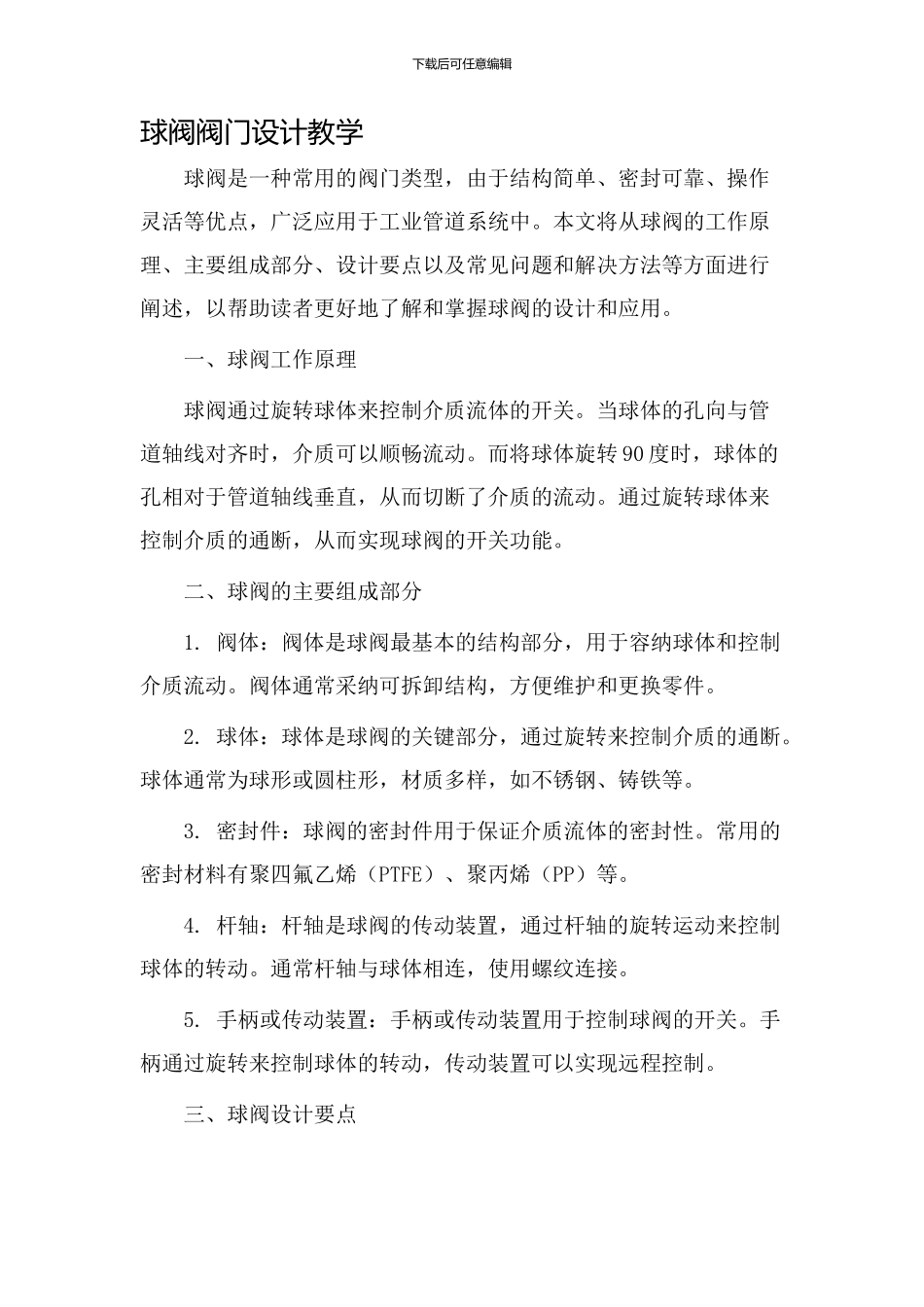

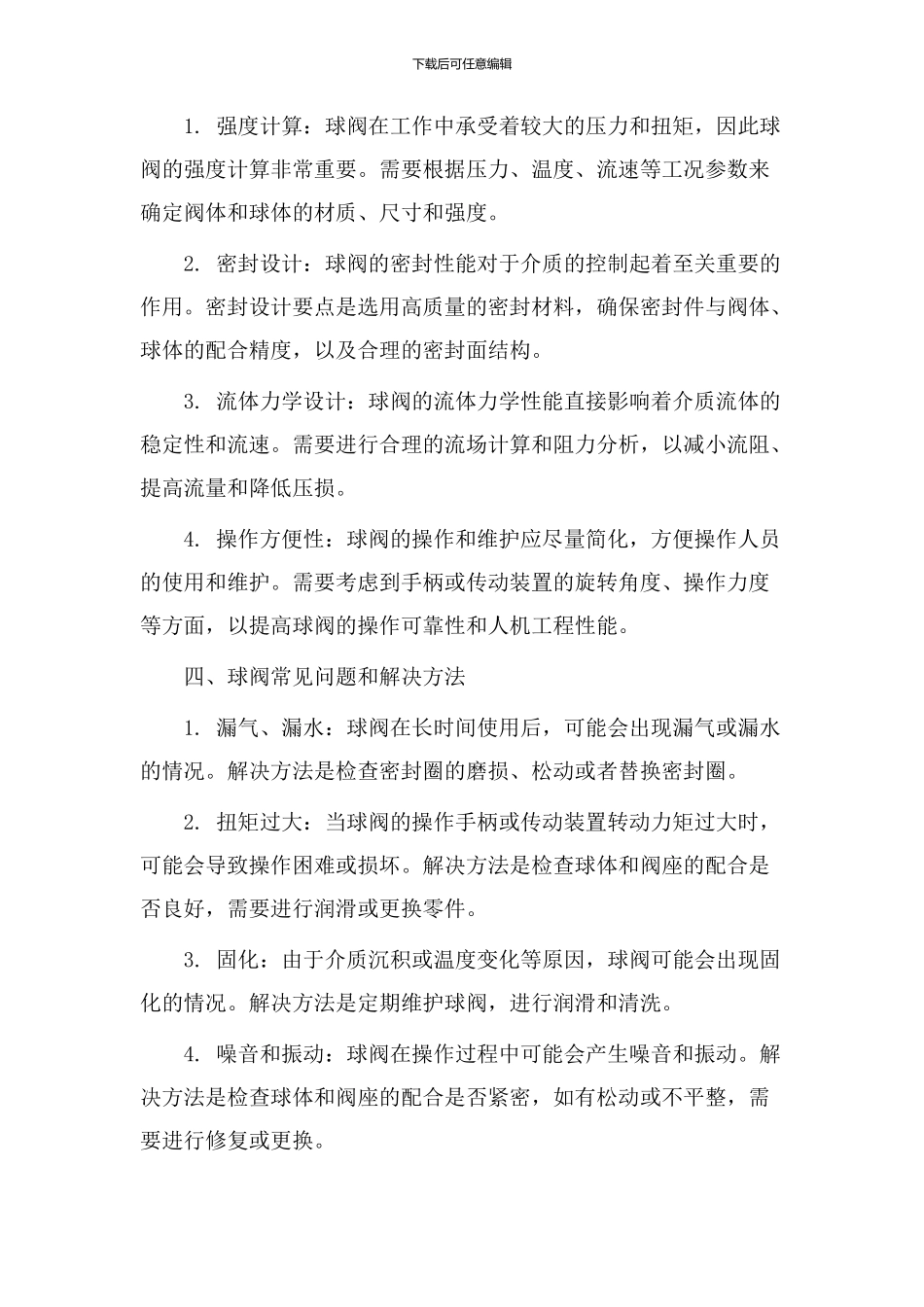

下载后可任意编辑球阀阀门设计教学球阀是一种常用的阀门类型，由于结构简单、密封可靠、操作灵活等优点，广泛应用于工业管道系统中。本文将从球阀的工作原理、主要组成部分、设计要点以及常见问题和解决方法等方面进行阐述，以帮助读者更好地了解和掌握球阀的设计和应用。一、球阀工作原理球阀通过旋转球体来控制介质流体的开关。当球体的孔向与管道轴线对齐时，介质可以顺畅流动。而将球体旋转 90 度时，球体的孔相对于管道轴线垂直，从而切断了介质的流动。通过旋转球体来控制介质的通断，从而实现球阀的开关功能。二、球阀的主要组成部分1. 阀体：阀体是球阀最基本的结构部分，用于容纳球体和控制介质流动。阀体通常采纳可拆卸结构，方便维护和更换零件。2. 球体：球体是球阀的关键部分，通过旋转来控制介质的通断。球体通常为球形或圆柱形，材质多样，如不锈钢、铸铁等。3. 密封件：球阀的密封件用于保证介质流体的密封性。常用的密封材料有聚四氟乙烯（PTFE）、聚丙烯（PP）等。4. 杆轴：杆轴是球阀的传动装置，通过杆轴的旋转运动来控制球体的转动。通常杆轴与球体相连，使用螺纹连接。5. 手柄或传动装置：手柄或传动装置用于控制球阀的开关。手柄通过旋转来控制球体的转动，传动装置可以实现远程控制。三、球阀设计要点下载后可任意编辑1. 强度计算：球阀在工作中承受着较大的压力和扭矩，因此球阀的强度计算非常重要。需要根据压力、温度、流速等工况参数来确定阀体和球体的材质、尺寸和强度。2. 密封设计：球阀的密封性能对于介质的控制起着至关重要的作用。密封设计要点是选用高质量的密封材料，确保密封件与阀体、球体的配合精度，以及合理的密封面结构。3. 流体力学设计：球阀的流体力学性能直接影响着介质流体的稳定性和流速。需要进行合理的流场计算和阻力分析，以减小流阻、提高流量和降低压损。4. 操作方便性：球阀的操作和维护应尽量简化，方便操作人员的使用和维护。需要考虑到手柄或传动装置的旋转角度、操作力度等方面，以提高球阀的操作可靠性和人机工程性能。四、球阀常见问题和解决方法1. 漏气、漏水：球阀在长时间使用后，可能会出现漏气或漏水的情况。解决方法是检查密封圈的磨损、松动或者替换密封圈。2. 扭矩过大：当球阀的操作手柄或传动装置转动力矩过大时，可能会导致操作困难或损坏。解决方法是检查球体和阀座的配合是否良好，需要进行润滑或更换零件。3. 固化：由于介质沉积或温度变化等原因，球阀...
