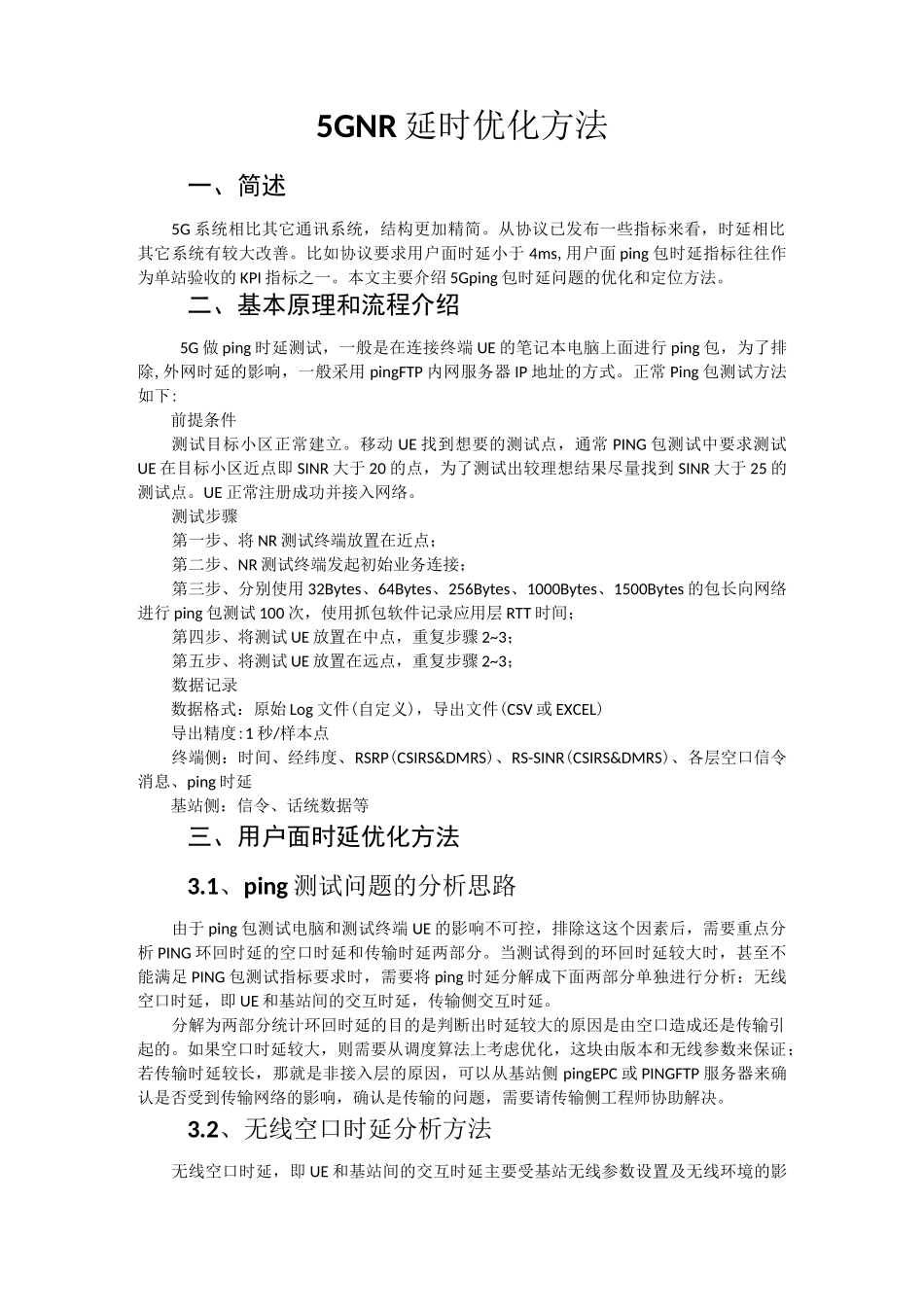

5GNR 延时优化方法一、简述5G 系统相比其它通讯系统，结构更加精简。从协议已发布一些指标来看，时延相比其它系统有较大改善。比如协议要求用户面时延小于 4ms,用户面 ping 包时延指标往往作为单站验收的 KPI 指标之一。本文主要介绍 5Gping 包时延问题的优化和定位方法。二、基本原理和流程介绍5G 做 ping 时延测试，一般是在连接终端 UE 的笔记本电脑上面进行 ping 包，为了排除,外网时延的影响，一般采用 pingFTP 内网服务器 IP 地址的方式。正常 Ping 包测试方法如下:前提条件测试目标小区正常建立。移动 UE 找到想要的测试点，通常 PING 包测试中要求测试UE 在目标小区近点即 SINR 大于 20 的点，为了测试出较理想结果尽量找到 SINR 大于 25 的测试点。UE 正常注册成功并接入网络。测试步骤第一步、将 NR 测试终端放置在近点；第二步、NR 测试终端发起初始业务连接；第三步、分别使用 32Bytes、64Bytes、256Bytes、1000Bytes、1500Bytes 的包长向网络进行 ping 包测试 100 次，使用抓包软件记录应用层 RTT 时间；第四步、将测试 UE 放置在中点，重复步骤 2~3；第五步、将测试 UE 放置在远点，重复步骤 2~3；数据记录数据格式：原始 Log 文件(自定义)，导出文件(CSV 或 EXCEL)导出精度:1 秒/样本点终端侧：时间、经纬度、RSRP(CSIRS&DMRS)、RS-SINR(CSIRS&DMRS)、各层空口信令消息、ping 时延基站侧：信令、话统数据等三、用户面时延优化方法3.1、ping 测试问题的分析思路由于 ping 包测试电脑和测试终端 UE 的影响不可控，排除这这个因素后，需要重点分析 PING 环回时延的空口时延和传输时延两部分。当测试得到的环回时延较大时，甚至不能满足 PING 包测试指标要求时，需要将 ping 时延分解成下面两部分单独进行分析：无线空口时延，即 UE 和基站间的交互时延，传输侧交互时延。分解为两部分统计环回时延的目的是判断出时延较大的原因是由空口造成还是传输引起的。如果空口时延较大，则需要从调度算法上考虑优化，这块由版本和无线参数来保证；若传输时延较长，那就是非接入层的原因，可以从基站侧 pingEPC 或 PINGFTP 服务器来确认是否受到传输网络的影响，确认是传输的问题，需要请传输侧工程师协助解决。3.2、无线空口时延分析方法无线空口时延，即 UE 和基站间的交互时延主要受基站无线参数设置及无线环境的影响。主要分析方法是通过 QXDM 或者其他测试...
