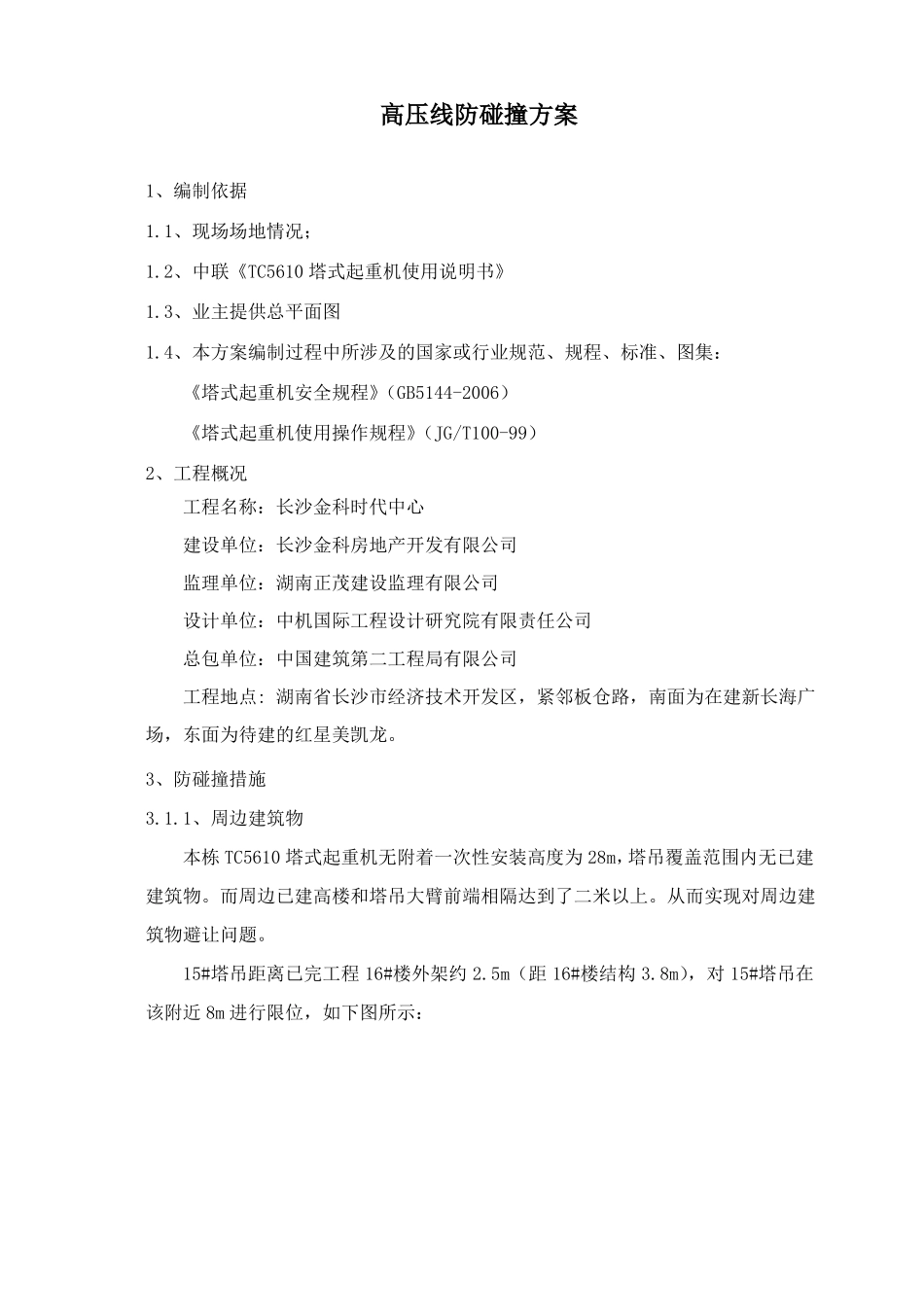

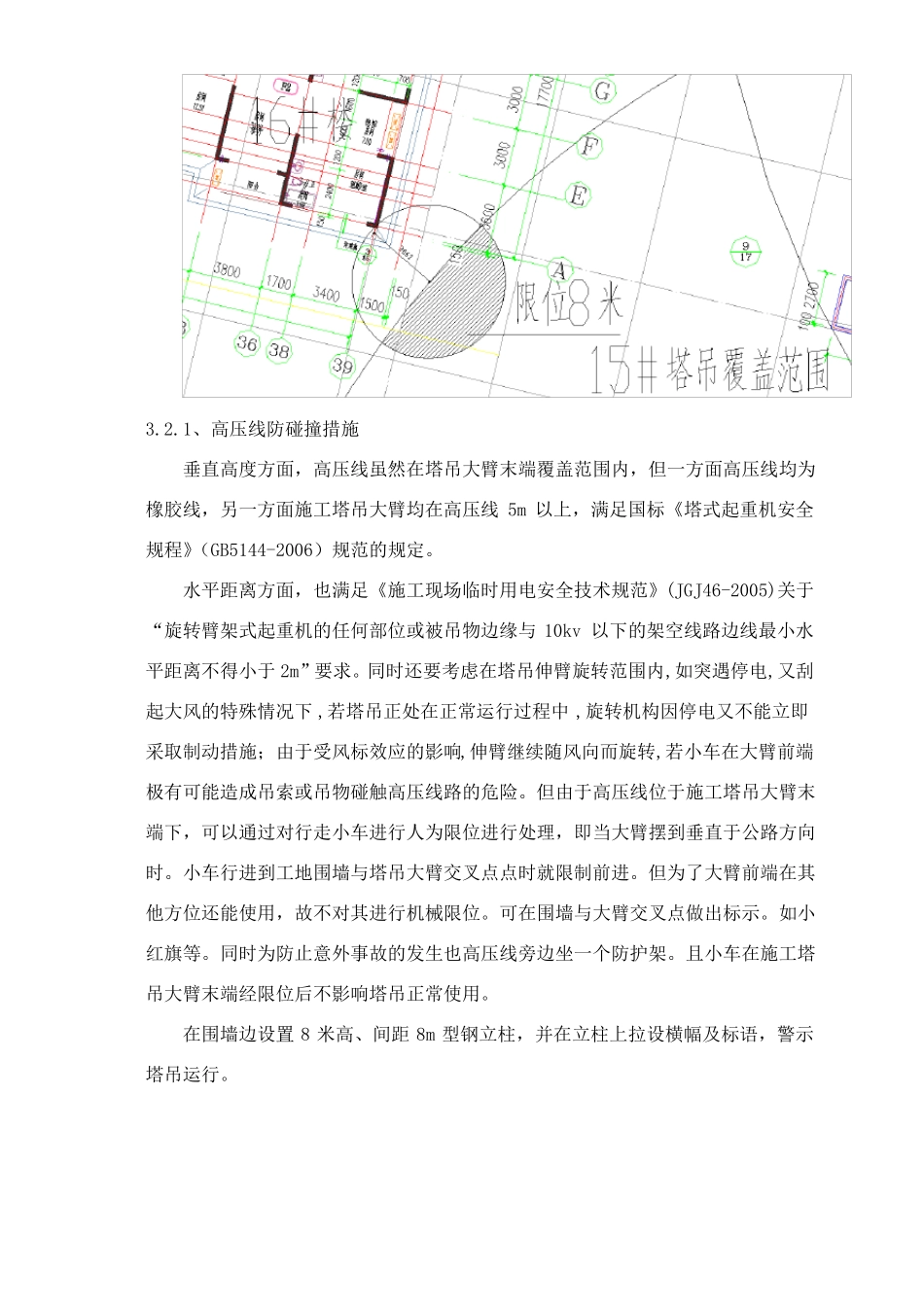

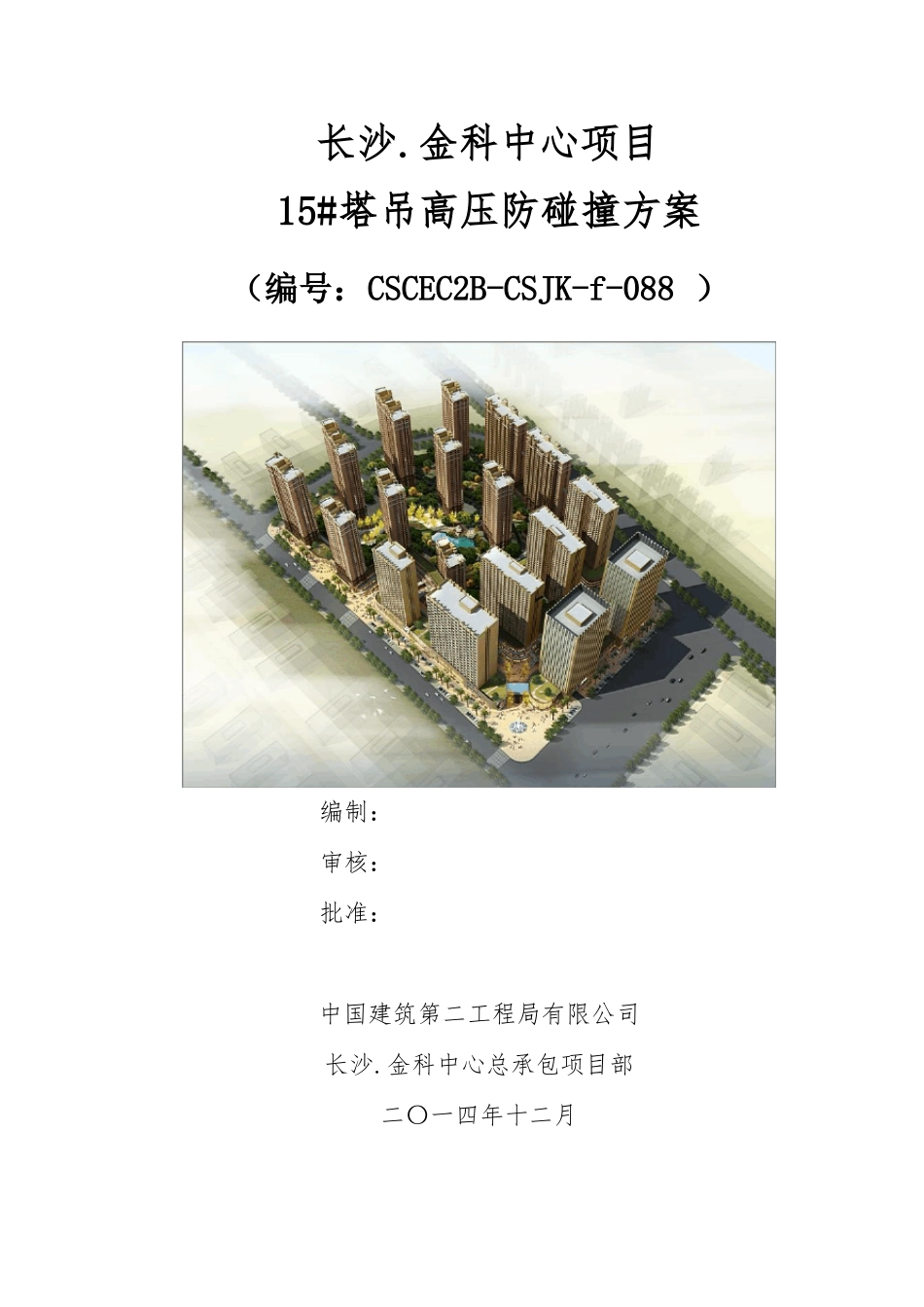

长沙.金科中心项目 15#塔吊高压防碰撞方案(编号:CSCEC2B-CSJK-f-088 )编制:审核:批准:中国建筑第二工程局有限公司长沙.金科中心总承包项目部二〇一四年十二月高压线防碰撞方案1、编制依据1.1、现场场地情况;1.2、中联《TC5610 塔式起重机使用说明书》1.3、业主提供总平面图1.4、本方案编制过程中所涉及的国家或行业规范、规程、标准、图集:《塔式起重机安全规程》(GB5144-2006)《塔式起重机使用操作规程》(JG/T100-99)2、工程概况工程名称:长沙金科时代中心建设单位:长沙金科房地产开发有限公司监理单位:湖南正茂建设监理有限公司设计单位:中机国际工程设计研究院有限责任公司总包单位:中国建筑第二工程局有限公司工程地点: 湖南省长沙市经济技术开发区,紧邻板仓路,南面为在建新长海广场,东面为待建的红星美凯龙。3、防碰撞措施3.1.1、周边建筑物本栋 TC5610 塔式起重机无附着一次性安装高度为 28m,塔吊覆盖范围内无已建建筑物。而周边已建高楼和塔吊大臂前端相隔达到了二米以上。从而实现对周边建筑物避让问题。15#塔吊距离已完工程 16#楼外架约 2.5m(距 16#楼结构 3.8m),对 15#塔吊在该附近 8m 进行限位,如下图所示:3.2.1、高压线防碰撞措施垂直高度方面,高压线虽然在塔吊大臂末端覆盖范围内,但一方面高压线均为橡胶线,另一方面施工塔吊大臂均在高压线 5m 以上,满足国标《塔式起重机安全规程》(GB5144-2006)规范的规定。水平距离方面,也满足《施工现场临时用电安全技术规范》(JGJ46-2005)关于“旋转臂架式起重机的任何部位或被吊物边缘与 10kv 以下的架空线路边线最小水平距离不得小于 2m”要求。同时还要考虑在塔吊伸臂旋转范围内,如突遇停电,又刮起大风的特殊情况下 ,若塔吊正处在正常运行过程中 ,旋转机构因停电又不能立即采取制动措施;由于受风标效应的影响,伸臂继续随风向而旋转,若小车在大臂前端极有可能造成吊索或吊物碰触高压线路的危险。但由于高压线位于施工塔吊大臂末端下,可以通过对行走小车进行人为限位进行处理,即当大臂摆到垂直于公路方向时。小车行进到工地围墙与塔吊大臂交叉点点时就限制前进。但为了大臂前端在其他方位还能使用,故不对其进行机械限位。可在围墙与大臂交叉点做出标示。如小红旗等。同时为防止意外事故的发生也高压线旁边坐一个防护架。且小车在施工塔吊大臂末端经限位后不影响塔吊正常使用。在围墙边设置 8 米高、间距 8m 型钢立柱,并在立柱上...
