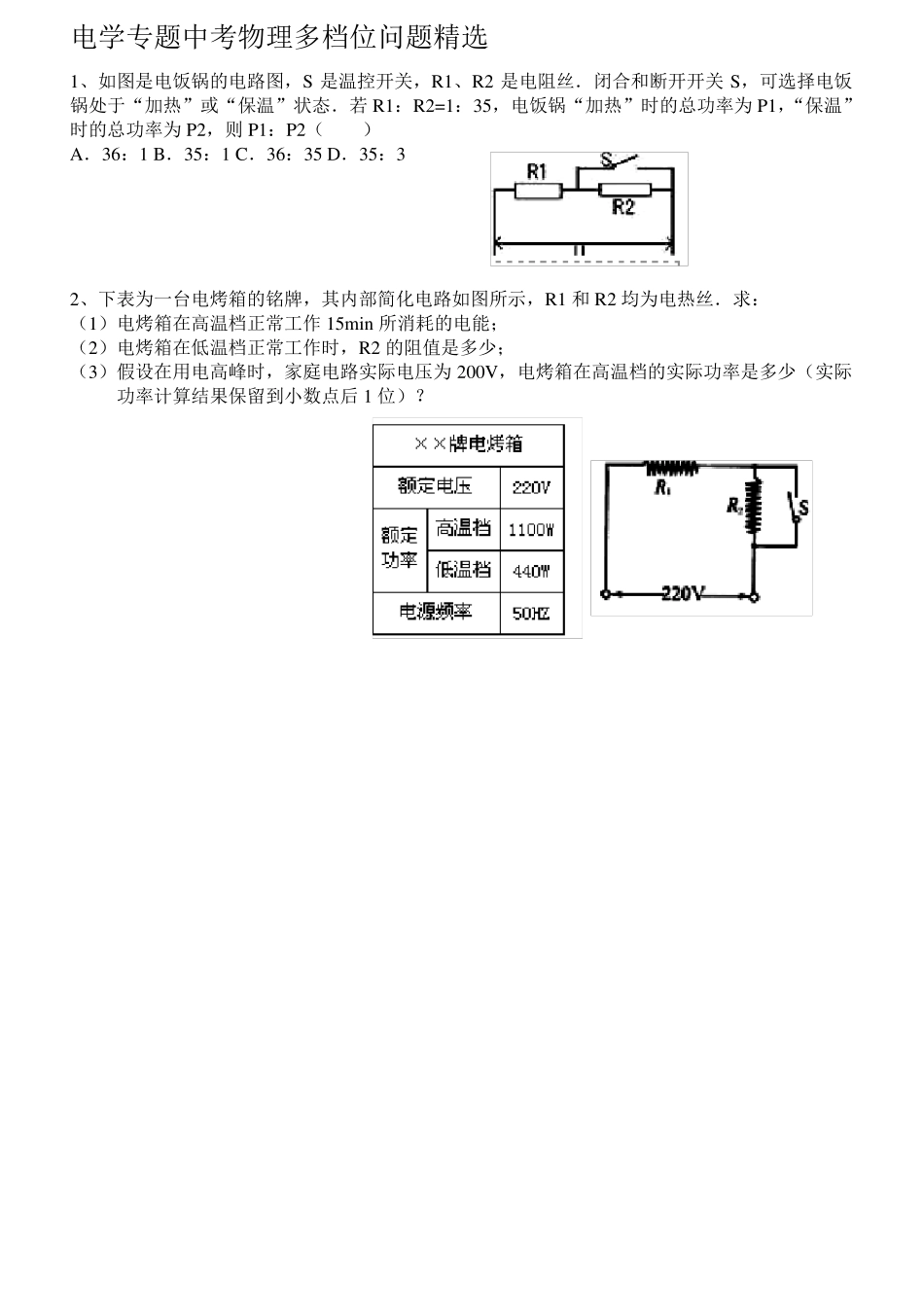

电学专题中考物理多档位问题精选1、如图是电饭锅的电路图，S 是温控开关，R1、R2 是电阻丝．闭合和断开开关 S，可选择电饭锅处于“加热”或“保温”状态．若 R1：R2=1：35，电饭锅“加热”时的总功率为 P1，“保温”时的总功率为 P2，则 P1：P2（）A．36：1 B．35：1 C．36：35 D．35：32、下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1 和 R2 均为电热丝．求：（1）电烤箱在高温档正常工作 15min 所消耗的电能；（2）电烤箱在低温档正常工作时，R2 的阻值是多少；（3）假设在用电高峰时，家庭电路实际电压为 200V，电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后 1 位）？3、下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1 和 R2 均为电热丝．求：（1）电烤箱在高温档正常工作 10min 所消耗的电能；（2）电路中 R1 的阻值；（3）电烤箱在低温挡正常工作时，电路中的电流和 R1 的功率．4、某电火锅装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有高、中和低温三档，当开关 S2 闭合、S1 接触 a 时，它处于高温档，此时电路功率为 P1；当开关 S2 闭合、S1断开时，它处于中温档，此时电路功率为 P2；当开关 S2 断开、S1 接触 b 时，它处于低温档，此时电路功率为 P3；则 P1：P2：P3=5、学校科技小组的同学制作了一个简易三档位的“小小电热宝”，如图所示，R1、R2 都是发热电阻，电源电压保持 36V．（1）当 S1 闭合，S2 接 a 端时为中温档，电热宝的功率为 18W，求 R1 的阻值是多少？（2）当 S1 闭合，S2 接 b 端时为高温档，电热宝的功率为 45W，求电路中的总电流和 R2 的电阻各是多少？（3）电热宝在低温档时，开关 S1、S2 各处于什么状态？6、CFXB 型电饭锅有两档，其原理如图所示．R0 是发热电阻，R 是串联限流电阻．“2”是高温烧煮档，“1”是焖饭、保温档．当开关S 与接线柱 2 相连时，电饭锅的总功率为 1100W；当开关S 与接线柱 1 相连时，电饭锅的总功率为 22W．求：（1）R0 的阻值；（2）串联电阻 R 的阻值；（3）开关 S 在“1”档时，串联电阻 R 上消耗的电功率．7、如图所示，甲是电饭锅的实验图，乙是其内部的电路简图．它们有“高温烧煮”和“焖饭、保温”两档，由温控开关（电阻不计）自动控制．煮饭时，先要按下温控开关按钮；到达设定温度（饭已煮熟）后，按钮会自动弹起．（1）当温控开关按钮...
