带式运输机传动装置设计-【完整版】

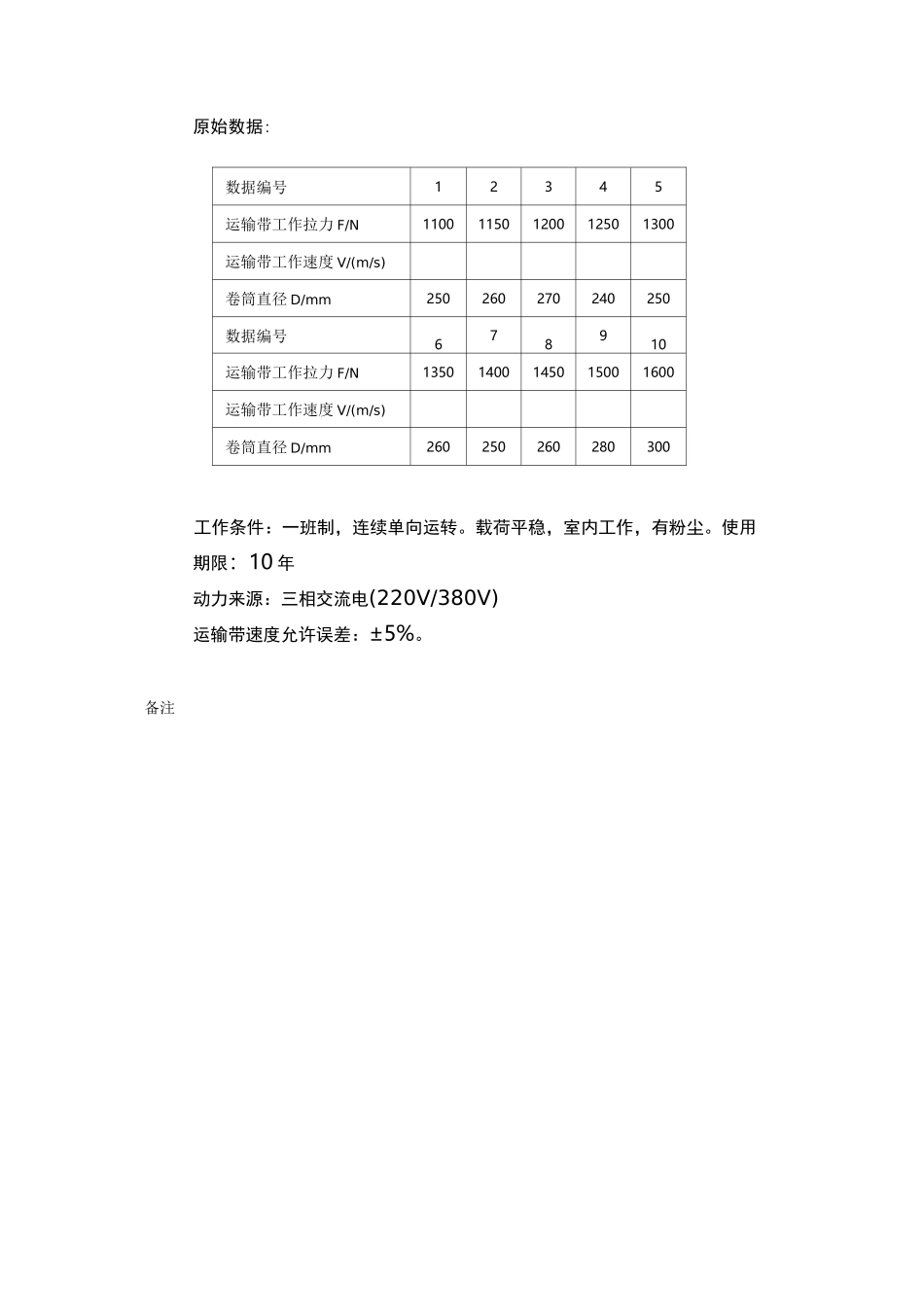

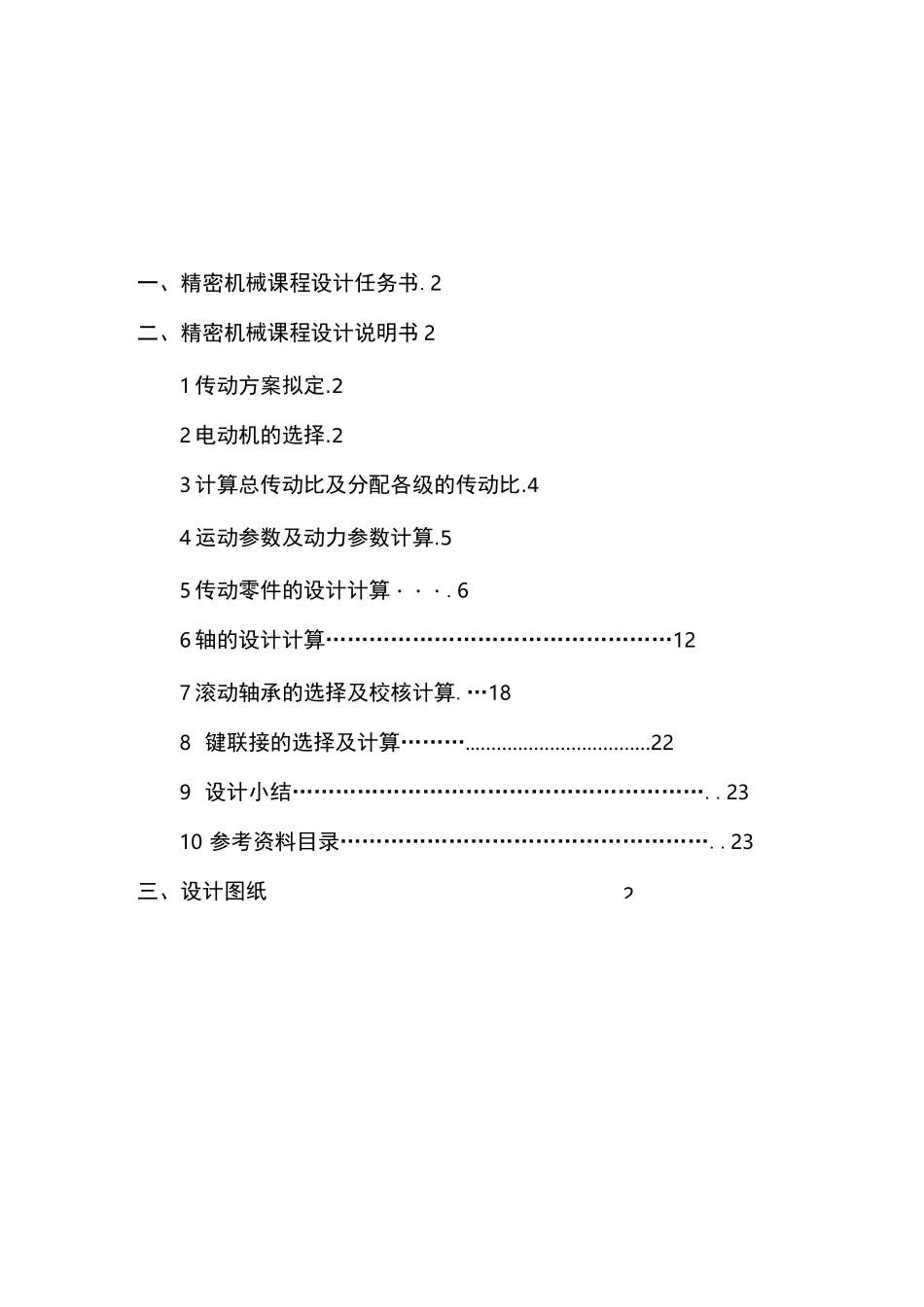

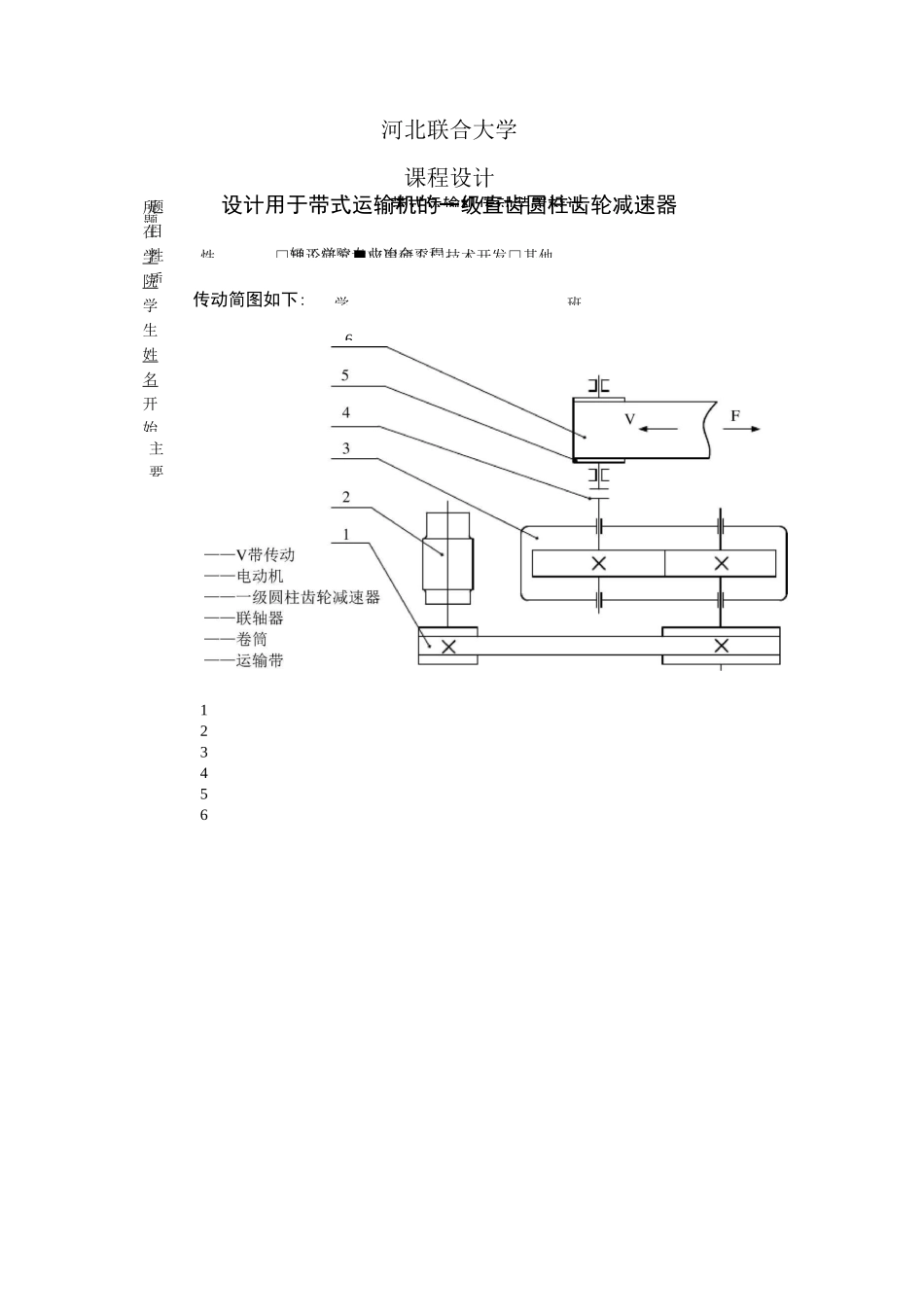

2一、精密机械课程设计任务书.2二、精密机械课程设计说明书 21 传动方案拟定.22 电动机的选择.23 计算总传动比及分配各级的传动比.44 运动参数及动力参数计算.55 传动零件的设计计算・・・.66 轴的设计计算…………………………………………127 滚动轴承的选择及校核计算.…188 键联接的选择及计算………..……………………………229 设计小结…………………………………………………..2310 参考资料目录……………………………………………..23三、设计图纸所在学院学生姓名开始轻工学院专业冶金工程学班题带式运输机传动装置设计题目性质性□理论研究■应用研究□技术开发□其他主要河北联合大学课程设计设计用于带式运输机的一级直齿圆柱齿轮减速器传动简图如下:1234566原始数据:数据编号12345运输带工作拉力 F/N11001150120012501300运输带工作速度 V/(m/s)卷筒直径 D/mm250260270240250数据编号678910运输带工作拉力 F/N13501400145015001600运输带工作速度 V/(m/s)卷筒直径 D/mm260250260280300工作条件：一班制，连续单向运转。载荷平稳，室内工作，有粉尘。使用期限：10 年动力来源：三相交流电(220V/380V)运输带速度允许误差：±5%。备注设计计算说明书一、传动方案拟定设计单级圆柱齿轮减速器和一级带传动(1)工作条件：使用年限 8 年，工作为单班工作制，载荷平稳，环境清洁。(2)原始数据：输送带拉力 F=1200N；带1速 V 二 s；滚筒直径 D=270mm；滚筒长度L=500mm。二、电动机选择1、电动机类型的选择：Y 系列二相异步电动机2、电动机功率选择：(1)传动装置的总功率：n=nXn2xnxnxn 总带轴承齿轮联轴器滚筒=xxxx(2) 电机所需的工作功率：P=FV/(1000n工作总)=1200x(1000x)3、确定电动机转速：计算滚筒工作转速：n=60x1000V/(nD)筒=60x1000x(nx270)=min按手册 P7 表 1 推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围 I'=3~5。比理时范围为 I'=6~20。故电动机转速的可a选范围为 n'=I'xn=(6~20)X=~min 符 da 筒合这一范围的同步转速有 750、1000、和1500r/min。根据容量和转速，由有关手册查出有一种适用的电动机型号：因此有三种传支比方案：如指导书 P15 页第一表。综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，可见第 2 方案比较适合，则选n=1000r/min。4、确定电动机型号根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为 Y132S-6。...
