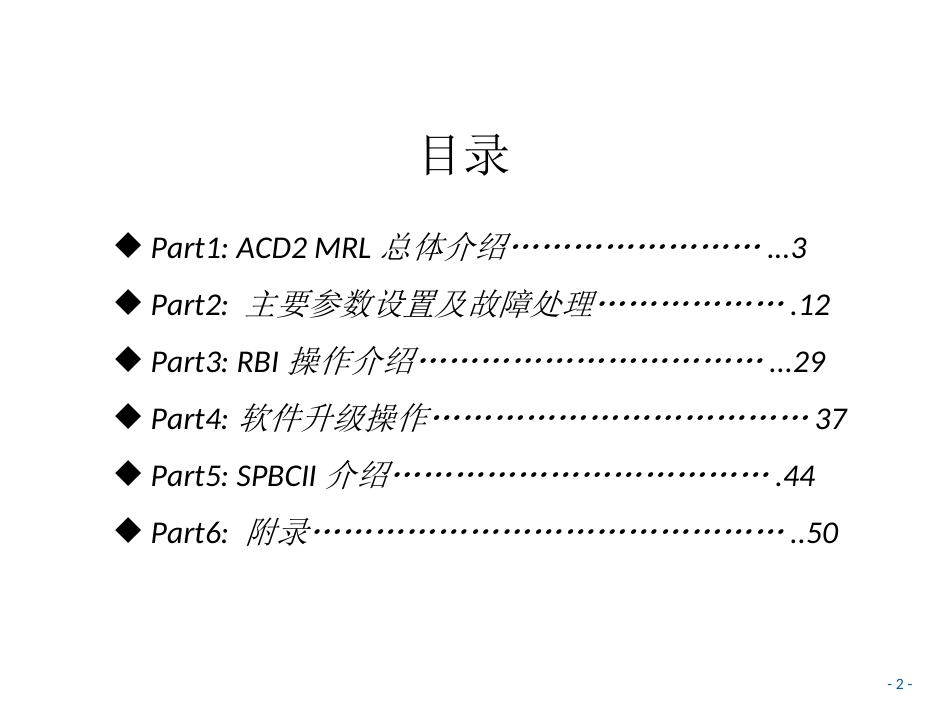

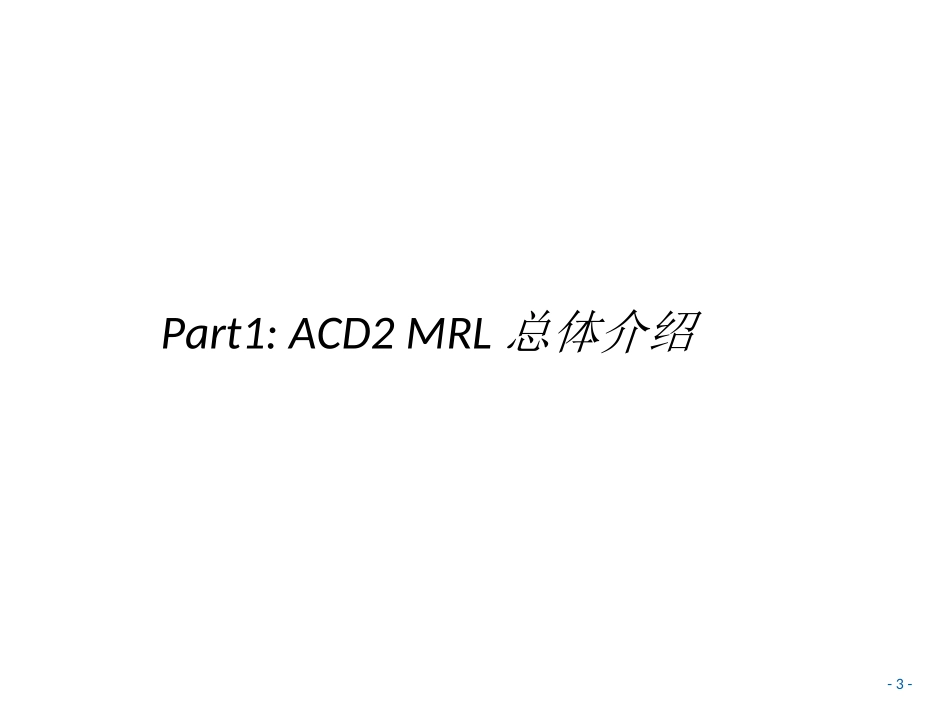

-1-ACD2-MRL培训资料-2-目录Part1:ACD2MRL总体介绍……………………...3Part2:主要参数设置及故障处理……………….12Part3:RBI操作介绍……………………………...29Part4:软件升级操作………………………………37Part5:SPBCII介绍……………………………….44Part6:附录………………………………………..50-3-Part1:ACD2MRL总体介绍-4-GeN2Regen发展过程OH-CONB604MRLACD2-MRLGeN2Regen电梯目前涵盖了2种控制系统：1.OH-CONB604MRL（2010年之前）2.ACD2-MRL（2010年之后）-5-ACD2-MRL设计概念无机房电梯控制柜+E&IPanel+Regen变频器系统框图-6--7-ACD2-MRL系统主要电气部件E&IPanel控制柜支架变频器ACD2-MRL控制柜、E&IPanel内部布局介绍-8-Size:210Wx540Hx90DSize:320Wx1300Hx160D对讲机EROSPBC-II主空开照明空开GECB继电器插件板变压器TB1电池壳体E&IPanel控制柜保险丝TB2&SW-9-ACD2-MRL实物照片-10-ACD2-MRL配置范围规格V(m/s)1.01.5/1.61.75LD(KG)630(8)680(9)800(10)1000(13)1150(15)1275(17)1350(18)1600(21)1800(24)2000(26)产品覆盖到2000kg@1.75m/s-11-变频器配置情况GECB配置情况标配国产ASIANIO+CPGECB板，件号KBA26800ABG6关键部件配置情况-12-Part2:主要参数设置及故障处理变频器主要参数设置-13-参见第16页编码器介绍参见第14页主机设参数置介绍参见第18页称重介绍-14-MotorModelGen2R2Gen2R2Gen2R2Gen2R2Gen2R2Gen2R2Gen2R2Gen21.5T1.5T2.5T2.5T5TA5TB5TB41T/50TOtisP/NA*A20220-AV102AV202AV104AV204AV302AV402AV304-AV306AV404-AV406AS1AS2AS3BD3-1CONTRACTMotorType10110220320439339539490231SETUPMinMax设定值*MotorType100999630/680@/s:101800/1000@/s:203630/680@1.5/6m/s:102800/1000@1.5/6m/s/s:204680@/s:204800/1000@1.75m/s:204ABA20220AS1(MotorP/N):393ABA20220AS2(MotorP/N):395ABA20220AS3(MotorP/N):394AAA20220BDMotorP/N):902主机类型设置方法根据载重速度设置根据主机件号设置-15-主机参数设置方法ParameterUnits41T-53X141T-56X150T-56X250T-53X2NumberofPoles--14141414RatedTrqNm300300420420RatedTrqIA162836.221.7LdmH522015.544LqmH90292073ROhm0.80.81.60.7T/ASlope%37.4403937T/AOffsetA4.89.511.67.39KtSlope1/kNm0000IdSaturationA3753.4IqSaturationA1655.34LdSlopemH/A0.90.20.170.7LqSlopemH/A0.50.330.181Lq0mH75322273.8Lq11/mA0000Lq21/mA^20000Ld0mH60101035.6RatedMotorrpm330576576330MagerrthreDeg20202020LRTDCLevelPU--0.10.10.10.1LRTmoterreDeg--8888AAA20220BD系列的GeN2主机参数设置（M-2-3-4)&MotorType=902(M-2-3-1)以上AAA20220BD系列的GeN2主机参数设置是基于变频器软件低于***30924CAH时的设置方法。当变频器软件等于或高于***30924CAH时，请参照下表设置主机类型。编码器介绍-16-件号:AAA633Z4，Heidenhain增量式编码器，编码器脉冲3600。适用GeN2主机件号：A*A20220AV102/104/302/304/305/306件号:AAA633Z24，Heidenhain增量式编码器，编码器脉冲3600。适用于GeN2主机件号：A*A20220AS1/AS2/AS3件号:AAA633AG22，Tamagawa增量式编码器，编码器脉冲3600。适用GeN2主机件号：A*A20220AV202/204/402/404/405/406件号:AAA633AJ1，Tamagawa增量式编码器，编码器脉冲4096。适用于GeN2主机件号：AAA20220BD1/BD11/BD21/BD31编码器参数设置-17-对于编码器脉冲数,一般大于1000KG时“*EncoderPPR”设置为4096、小于或等于1000KG“*EncoderPPR”设置为3600，即下表参数设置：通过以上介绍可知,2种编码器均为增量式编码器,所以变频器中编码器类型需要设置为0，即下表参数设置：-18-称重装置称重传感器称重控制盒GeN2-Regen采用的是装在绳头的模拟称重，称重信号通过CAN通讯传送至GECB空载状况下井道位置自学习的同时，亦完成了称重的自学习变频器M-2-3-1中称重类型设置“LoadWeighType”为0称重校准-19-满载时如果发现变频器称出的重量与实际轿厢重量偏差太大,可以通过以下2种方法进行调节:a)检查称重传感器是否正确安装b)电梯是否在空载状...
