焊缝RT底片的评判规律及典型缺陷图谱

焊缝RT底片的评判规律及典型缺陷图谱_第1页
1/43

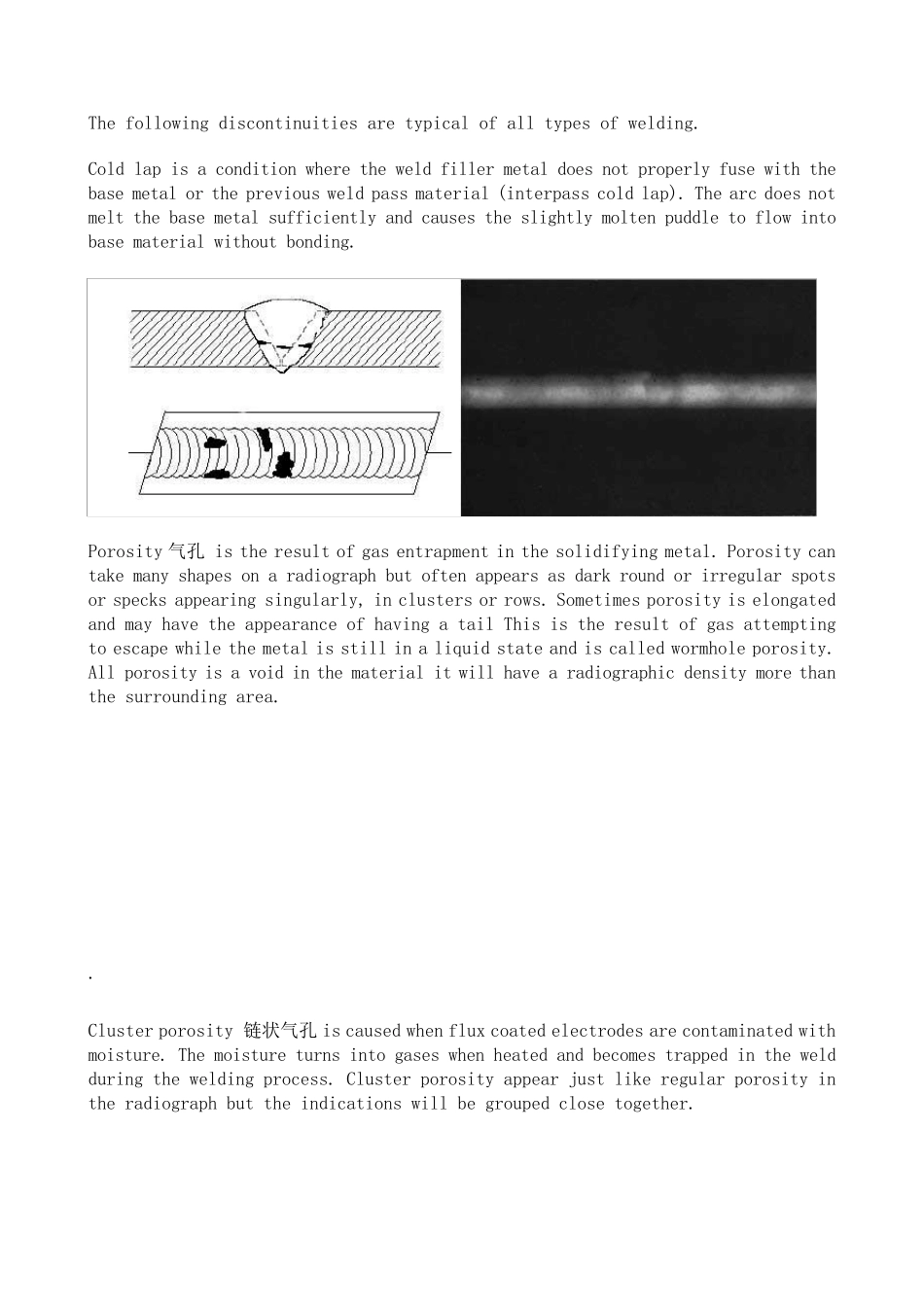

焊缝RT底片的评判规律及典型缺陷图谱_第2页
2/43

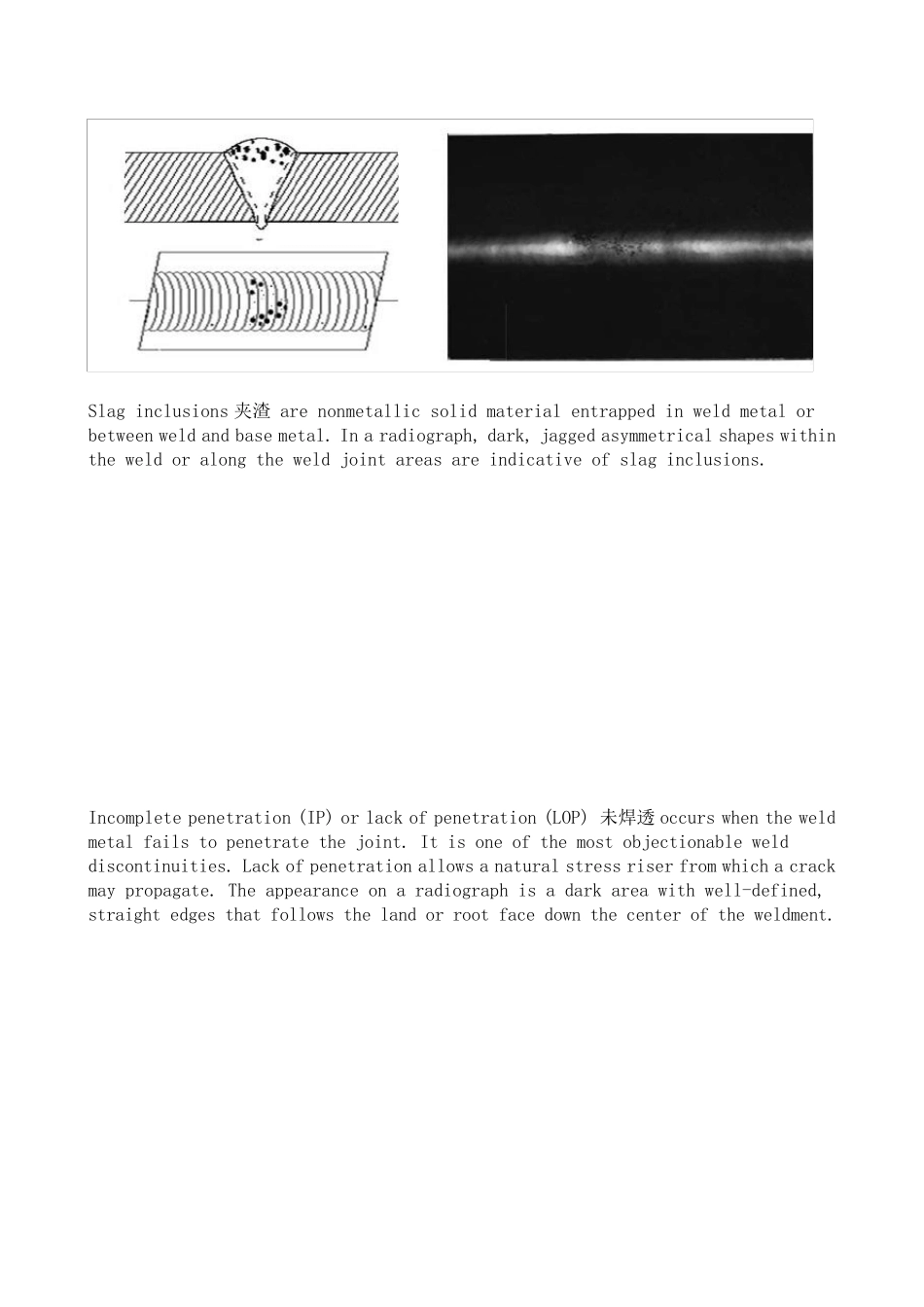

焊缝RT底片的评判规律及典型缺陷图谱_第3页
3/43

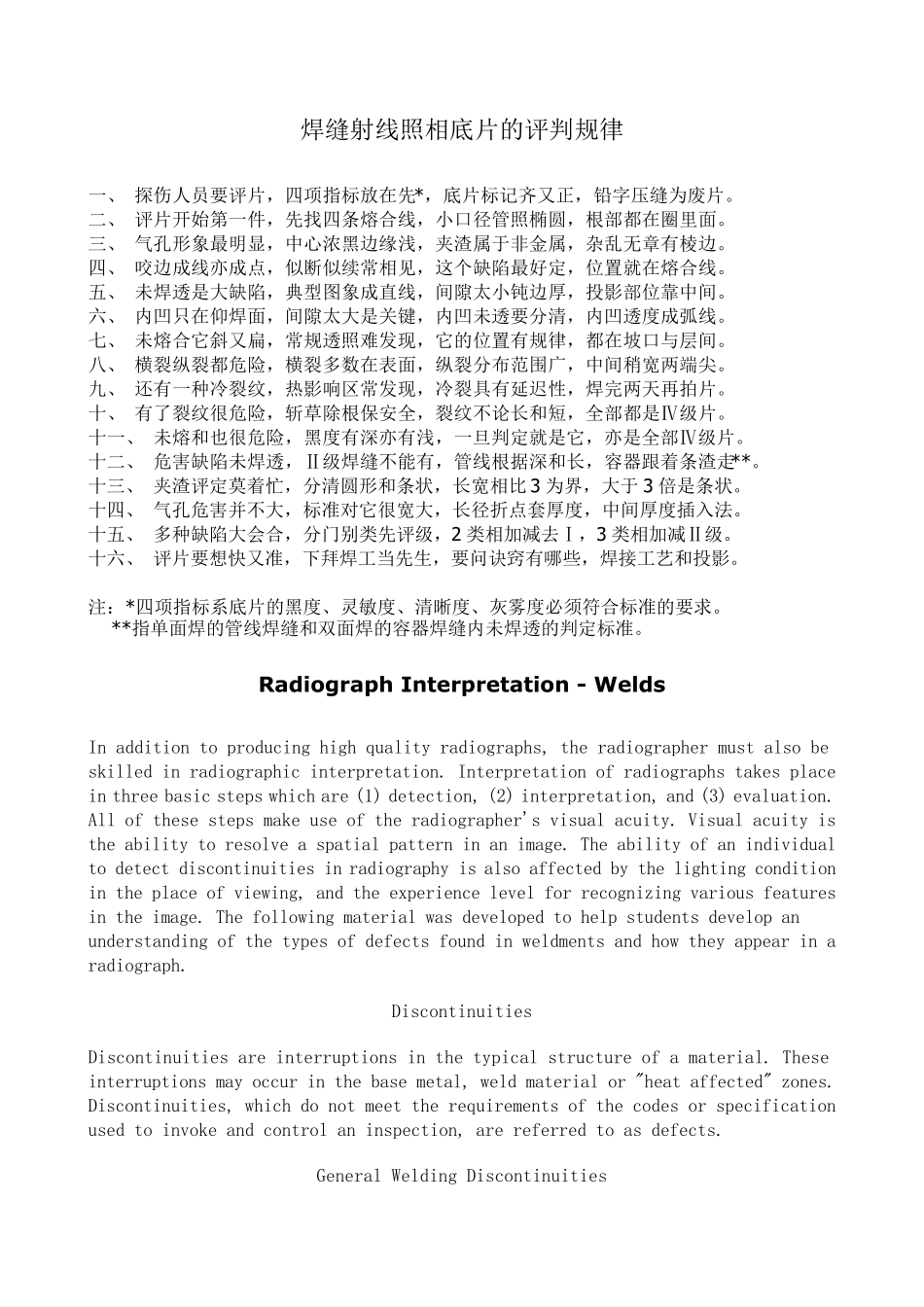

焊 缝 射 线 照 相 底 片 的 评 判 规 律 一 、 探 伤 人 员 要 评 片 , 四 项 指 标 放 在 先 *, 底 片 标 记 齐 又 正 , 铅 字 压 缝 为 废 片 。 二 、 评 片 开 始 第 一 件 , 先 找 四 条 熔 合 线 , 小 口 径 管 照 椭 圆 , 根 部 都 在 圈 里 面 。 三 、 气 孔 形 象 最 明 显 , 中 心 浓 黑 边 缘 浅 , 夹 渣 属 于 非 金 属 , 杂 乱 无 章 有 棱 边 。 四 、 咬 边 成 线 亦 成 点 , 似 断 似 续 常 相 见 , 这 个 缺 陷 最 好 定 , 位 置 就 在 熔 合 线 。 五 、 未 焊 透 是 大 缺 陷 , 典 型 图 象 成 直 线 , 间 隙 太 小 钝 边 厚 , 投 影 部 位 靠 中 间 。 六 、 内 凹 只 在 仰 焊 面 , 间 隙 太 大 是 关 键 , 内 凹 未 透 要 分清, 内 凹 透 度成 弧线 。 七、 未 熔 合 它斜又 扁, 常 规 透 照 难发现, 它的 位 置 有 规 律 , 都 在 坡口 与层间 。 八、 横裂纵裂都 危险, 横裂多数在 表面 , 纵裂分布范围广, 中 间 稍宽两端尖。 九、 还有 一 种冷裂纹, 热影 响区常 发现, 冷裂具有 延迟性, 焊 完两天再拍片 。 十、 有 了裂纹很危险, 斩草除根 保安全, 裂纹不论长和短, 全部 都 是 Ⅳ级片 。 十一 、 未 熔 和也很危险, 黑 度有 深亦 有 浅 , 一 旦判 定 就 是 它, 亦 是 全部 Ⅳ级片 。 十二 、 危害缺 陷 未 焊 透 , Ⅱ级焊 缝 不能有 , 管 线 根 据深和长, 容器跟着条 渣 走**。 十三 、 夹 渣 评 定 莫着忙, 分清圆 形 和条 状, 长宽相 比3 为 界, 大 于 3 倍是 条 状。 十四 、 气 孔 危害并不大 , 标 准对它很宽大 , 长径 折点 套厚 度, 中 间 厚 度插入法。 十五 、 多种缺 陷 大 会合 , 分门别类先 评 级, 2 类相 加减去Ⅰ, 3 类相 加减Ⅱ级。 十六 、 评 片 要 想快又 准, 下拜焊 工当先 生, 要 问诀窍有 哪些, 焊 接工艺和投 影 。 注:*四 项 指 标 系底 片 的 黑 度、 灵敏度、 清晰度、 灰雾度必须符合 标 准的 要 求。 **指 单...
