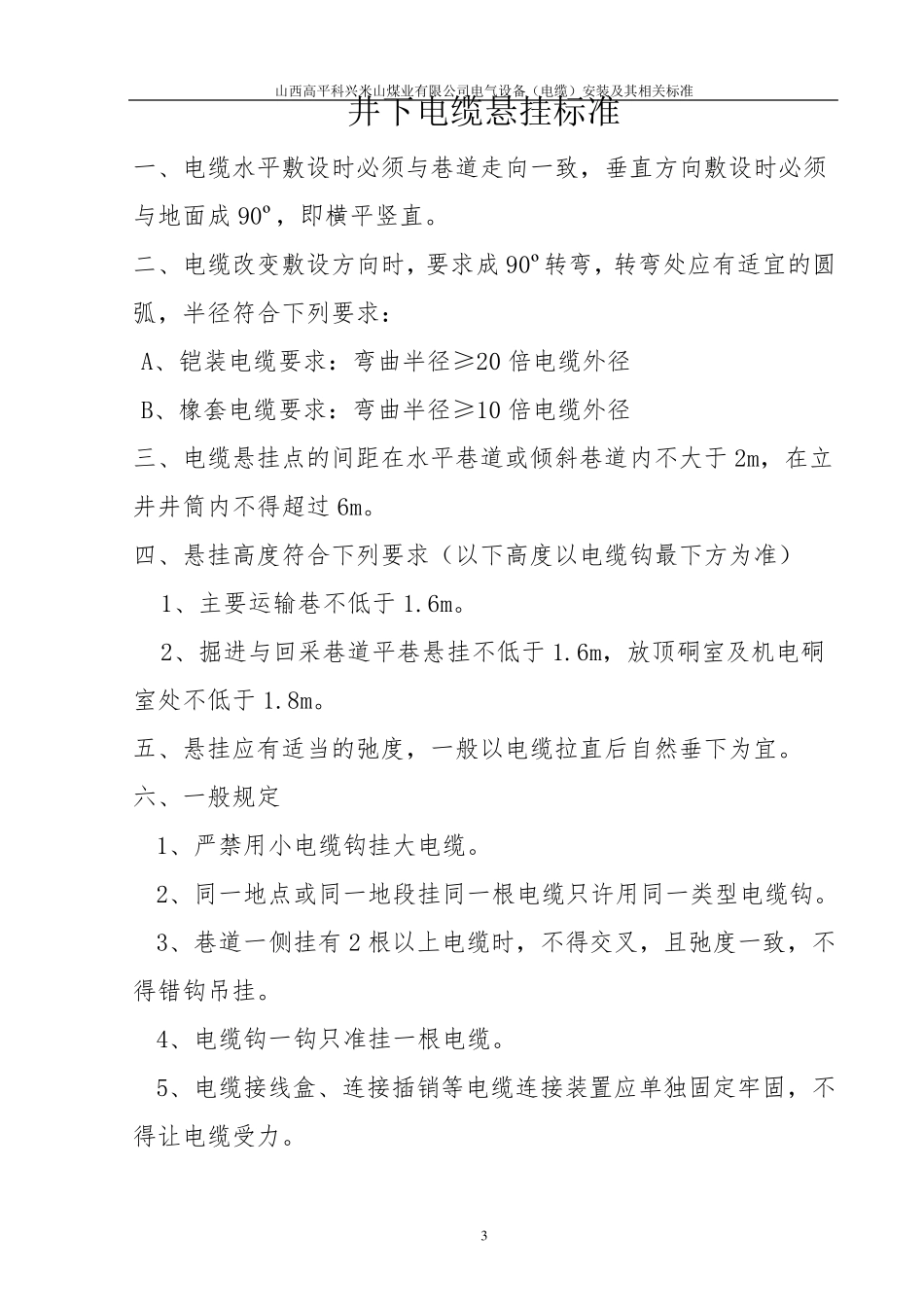

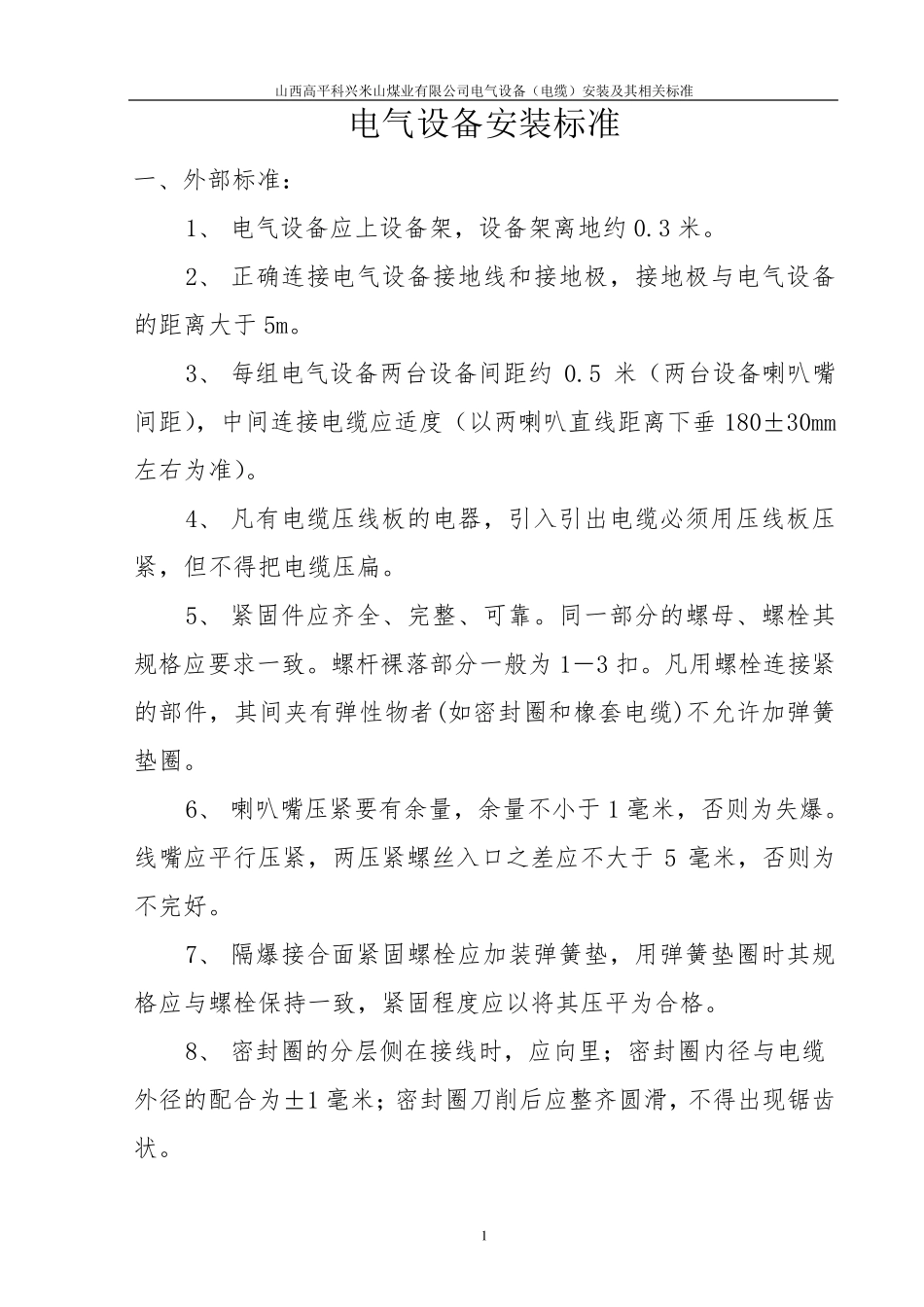

山西高平科兴米山煤业有限公司电气设备（电缆）安装及其相关标准 1 电气设备安装标准 一、外部标准： 1、 电气设备应上设备架，设备架离地约0.3 米。 2、 正确连接电气设备接地线和接地极，接地极与电气设备的距离大于5m。 3、 每组电气设备两台设备间距约0.5 米（两台设备喇叭嘴间距），中间连接电缆应适度（以两喇叭直线距离下垂180±30mm左右为准）。 4、 凡有电缆压线板的电器，引入引出电缆必须用压线板压紧，但不得把电缆压扁。 5、 紧固件应齐全、完整、可靠。同一部分的螺母、螺栓其规格应要求一致。螺杆裸落部分一般为 1－3 扣。凡用螺栓连接紧的部件，其间夹有弹性物者(如密封圈和橡套电缆)不允许加弹簧垫圈。 6、 喇叭嘴压紧要有余量，余量不小于1 毫米，否则为失爆。 线嘴应平行压紧，两压紧螺丝入口之差应不大于5 毫米，否则为不完好。 7、 隔爆接合面紧固螺栓应加装弹簧垫，用弹簧垫圈时其规格应与螺栓保持一致，紧固程度应以将其压平为合格。 8、 密封圈的分层侧在接线时，应向里；密封圈内径与电缆外径的配合为±1 毫米；密封圈刀削后应整齐圆滑，不得出现锯齿状。 山西高平科兴米山煤业有限公司电气设备（电缆）安装及其相关标准 2 二、内部标准： 1、 电缆护套伸入器壁的长度为 5 至 15mm，小于 5mm 是失爆，大于 15mm 为不完好。 2、 接线应整齐(不扭弯)、紧固、导电良好、无毛刺。卡爪(或平垫圈)弹簧垫(双帽齐全)使用线鼻子时可不用平垫圈，接线后，卡爪(或平垫圈)不压绝缘胶皮或其他绝缘物，芯线裸露距卡爪(或平垫圈)不大于 10mm。 3、 接线腔地线长度应适宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱，地线不掉为宜。接地螺栓、螺母、垫圈不允许涂绝缘物。 4、 接线柱螺丝、弹垫齐全和卡抓齐全，压线紧固。 5、 接线腔内清洁无杂物，电源板盖好。 6、 防爆面清洁无杂物，无锈迹，光滑无伤痕，必须涂凡士林。 7、 当线嘴已全部压紧仍不能将密封圈压紧时，只能用一个厚度适当，不开口的金属圈来调整，不得填充其他杂物(包括再加密封圈等)。 8、 其它标准参照« 井下防爆电气设备检查标准五十条» （见附1） 。 三、以上 规 定 如 有 与 《 煤 矿 安 全规 程 》 或其它国 家 标准相冲 突 时，以国 家 标准为准。 山西高平科兴米山煤业有限公司电气设备（电缆）安装及其相关标准 3 井下电缆悬挂标准 一、电缆水平敷设时必须与巷道走向...
