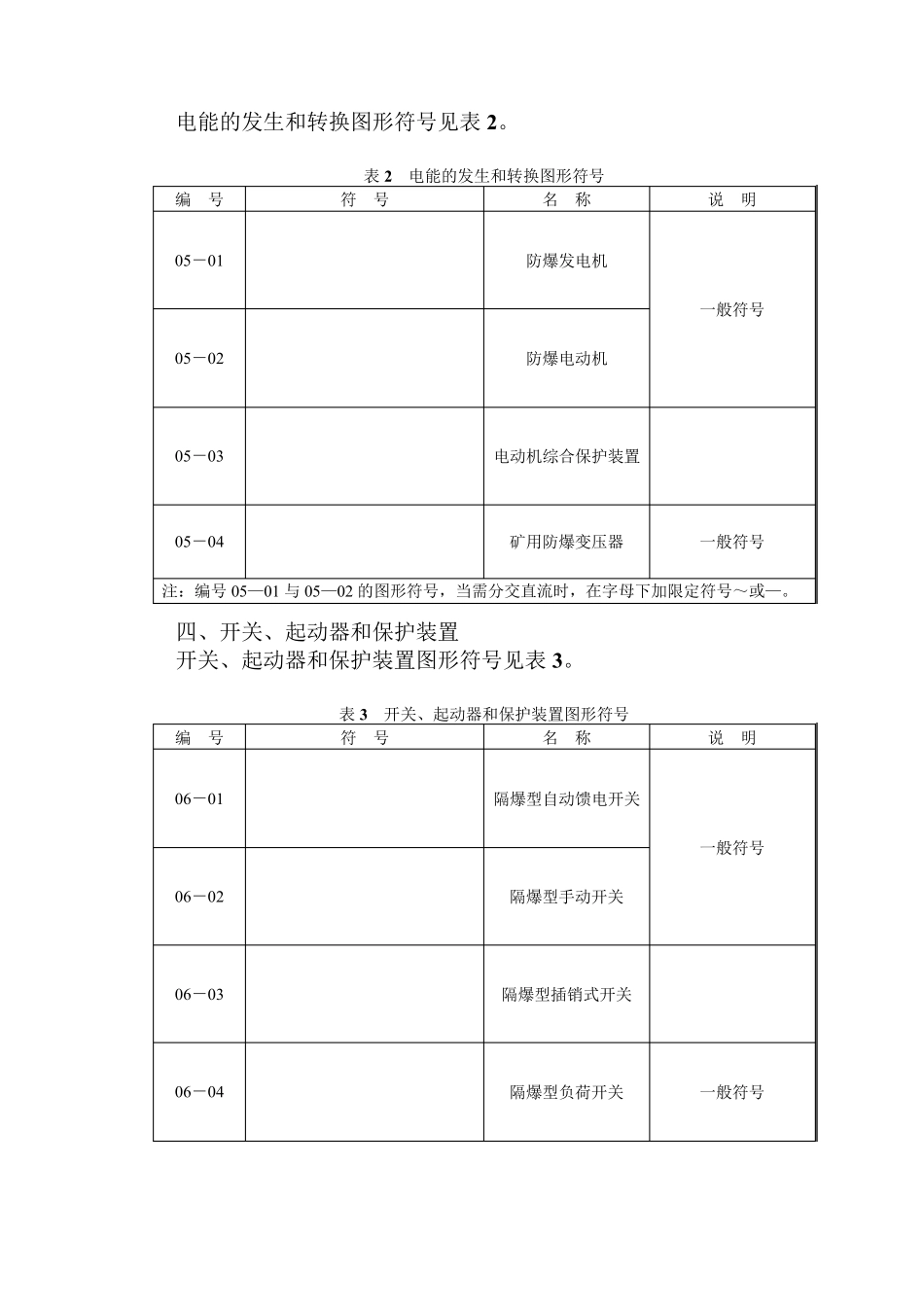

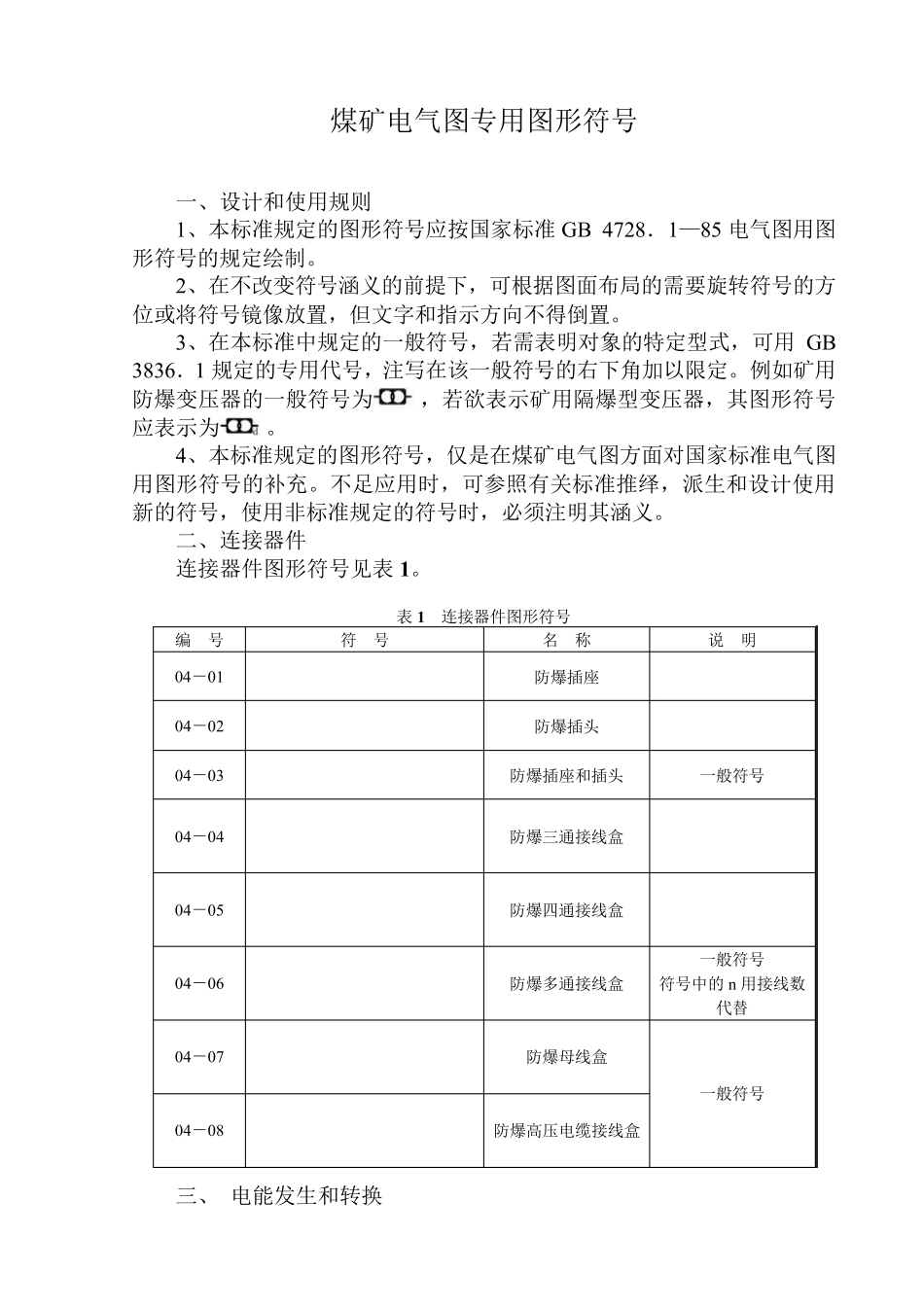

煤矿电气图专用图形符号 一、设计和使用规则 1、本标准规定的图形符号应按国家标准GB 4728．1—85 电气图用图形符号的规定绘制。 2、在不改变符号涵义的前提下，可根据图面布局的需要旋转符号的方位或将符号镜像放置，但文字和指示方向不得倒置。 3、在本标准中规定的一般符号，若需表明对象的特定型式，可用GB 3836．1 规定的专用代号，注写在该一般符号的右下角加以限定。例如矿用防爆变压器的一般符号为，若欲表示矿用隔爆型变压器，其图形符号应表示为。 4、本标准规定的图形符号，仅是在煤矿电气图方面对国家标准电气图用图形符号的补充。不足应用时，可参照有关标准推绎，派生和设计使用新的符号，使用非标准规定的符号时，必须注明其涵义。 二、连接器件 连接器件图形符号见表 1 。 表 1 连接器件图形符号 编 号 符 号 名 称 说 明 04－01 防爆插座 04－02 防爆插头 04－03 防爆插座和插头 一般符号 04－04 防爆三通接线盒 04－05 防爆四通接线盒 04－06 防爆多通接线盒 一般符号 符号中的n用接线数代替 04－07 防爆母线盒 一般符号 04－08 防爆高压电缆接线盒 三、 电能发生和转换 电能的发生和转换图形符号见表2。 表2 电能的发生和转换图形符号 编 号 符 号 名 称 说 明 05－01 防爆发电机 一般符号 05－02 防爆电动机 05－03 电动机综合保护装置 05－04 矿用防爆变压器 一般符号 注：编号05—01 与 05—02 的图形符号，当需分交直流时，在字母下加限定符号～或—。 四、开关、起动器和保护装置 开关、起动器和保护装置图形符号见表3。 表3 开关、起动器和保护装置图形符号 编 号 符 号 名 称 说 明 06－01 隔爆型自动馈电开关 一般符号 06－02 隔爆型手动开关 06－03 隔爆型插销式开关 06－04 隔爆型负荷开关 一般符号 06－05 煤仓料位控制开关 06－06 隔爆型电磁起动器 06－07 隔爆兼木质安全型电磁起动器 i＝intrinsically 06－08 隔爆型手动起动器 06－09 煤电钻组合保护装置 五、灯和信号器件 灯和信号器件图形符号见表 4 。 表 4 灯和信号器件图形符号 编 号 符 号 名 称 说 明 07－01 防爆信号灯 一般符号 07－02 防爆电喇叭 07－03 防爆电铃 07－04 防爆电笛 六、地面、井下变配电设施和设备 地面、井下变配电设施和设备图形符号见表5。 表5 地面、井1；变配电设施和设备图形符号 编 ...
