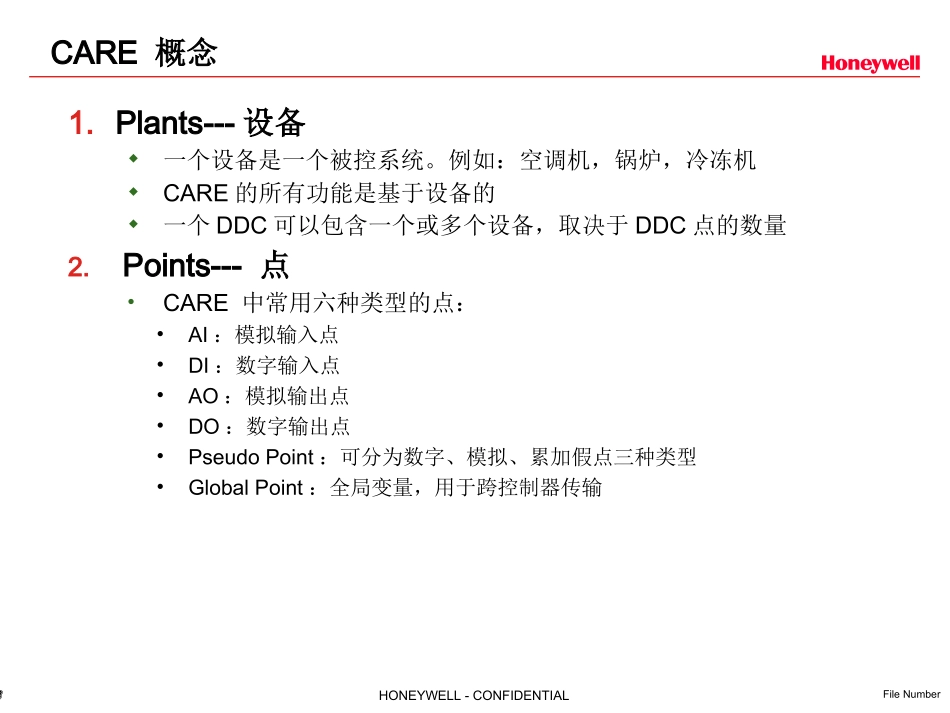

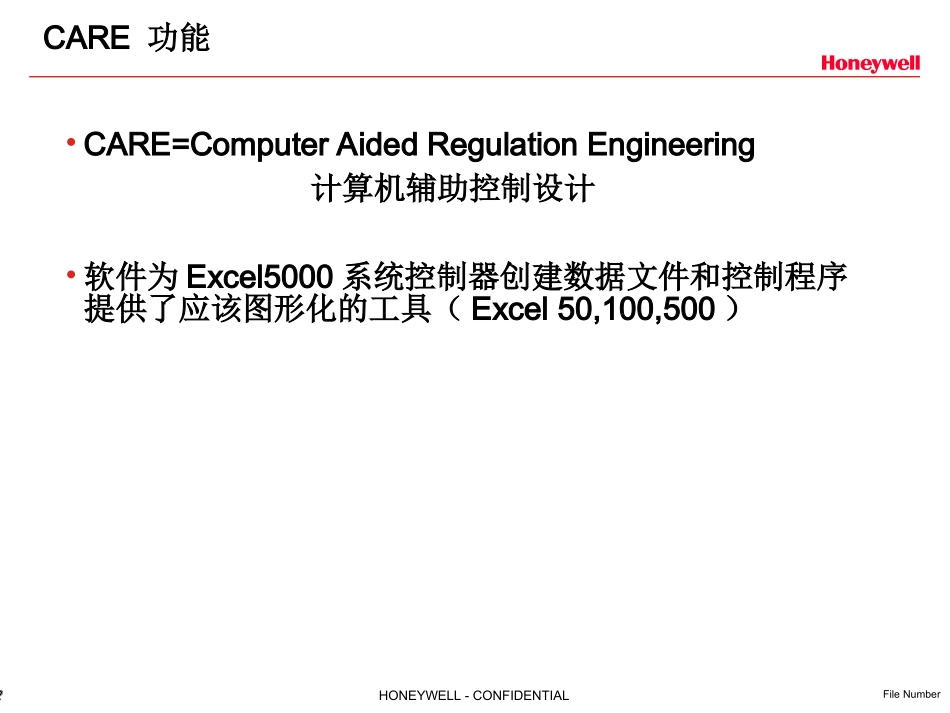

CARE基本知识培训2005年9月21日~23日2HONEYWELL-CONFIDENTIALFileNumberCARE功能•CARE=ComputerAidedRegulationEngineering计算机辅助控制设计•软件为Excel5000系统控制器创建数据文件和控制程序提供了应该图形化的工具（Excel50,100,500）3HONEYWELL-CONFIDENTIALFileNumberCARE概念1.Plants---设备一个设备是一个被控系统。例如：空调机，锅炉，冷冻机CARE的所有功能是基于设备的一个DDC可以包含一个或多个设备，取决于DDC点的数量2.Points---点•CARE中常用六种类型的点：•AI：模拟输入点•DI：数字输入点•AO：模拟输出点•DO：数字输出点•PseudoPoint：可分为数字、模拟、累加假点三种类型•GlobalPoint：全局变量，用于跨控制器传输4HONEYWELL-CONFIDENTIALFileNumber3.Project---工程一个工程即一个项目4.Controller---DDC•DDC可以选择Excel50,100,500等CARE概念5HONEYWELL-CONFIDENTIALFileNumberCARE概念5.PlantSchematics---设备原理图为每一个设备创建一个原理图一个设备原理图是若干段的组合，这些段表示出设备中各组件以及它们是如何安排的段（Segment）是一个控制系统以及其它设备的组成元件。元件包括传感器、状态点、阀门等。CARE提供一个宏库，它有预定义元件和设备。6HONEYWELL-CONFIDENTIALFileNumberCARE概念设备原理图7HONEYWELL-CONFIDENTIALFileNumberCARE概念6.ControlStrategy---控制策略建立了一个原理图之后，就可以创建控制策略，控制器处理系统的智能控制策略根据具体情况，数据计算或时间表来作出决策，控制可由控制器的模拟点、数字点或软件点完成CARE提供了标准控制算法如：PID、最小值、最大值、平均值、模拟转数字、数字转模拟运算等。8HONEYWELL-CONFIDENTIALFileNumberCARE概念7.SwitchingLogic---开关逻辑除了增加控制策略以外，还能为原理图增加开关逻辑用于数字量控制。例如切换状态开关逻辑基于逻辑表，建立逻辑与、或、非等。例如一个典型的开关逻辑顺序可能是：在送风机开启之后延迟一段时间后再启动回风机。9HONEYWELL-CONFIDENTIALFileNumberCARE概念8.TimePrograms---时间程序可以建立时间程序控制设备在一天内的开关次数。定义日程表（平时、周末、假日）和周程表。一个控制器最多有20个时间程序（TimeProgram）每周时间程序（WeeklyProgram）指定每日时间程序（DailyProgram）假日时间程序（HolidayProgram）每个时间程序只能有一个每周时间程序10HONEYWELL-CONFIDENTIALFileNumberCARE概念CARE系统模型11HONEYWELL-CONFIDENTIALFileNumberCARE概念Q&A?12HONEYWELL-CONFIDENTIALFileNumberCARE环境13HONEYWELL-CONFIDENTIALFileNumber在项目管理器（Projectmanager）直接操作•用+/-号浏览项目分支•在选中的对象上用鼠标右键•在项目、控制器、HVAC设备的页面提供更多的信息•C-Bus和LonWorks点的信息CARE环境14HONEYWELL-CONFIDENTIALFileNumberLONWORKSPROJECTC-BUSSESCARE界面环境15HONEYWELL-CONFIDENTIALFileNumberCARE环境LogicPlantTree是关于项目的逻辑架构；包括了项目中的控制器、设备和数据点工程控制器设备表点类型点16HONEYWELL-CONFIDENTIALFileNumberPROJECT项目ALLCONTROLLERS所有控制器&ALLPLANTS所有HVAC设备&ALLDATAPOINTS所有数据点CARE环境17HONEYWELL-CONFIDENTIALFileNumberCARE环境NetworkTree是项目的总线系统和网络架构；用于管理项目的网络部件如：C-BUS控制器、LON设备（LON-DEVICES,LON-OBJECTS）18HONEYWELL-CONFIDENTIALFileNumberC-BUSSESALLC-BUSSESwithallconnectedCONTROLLERS所有C总线以及与之相连的控制器CARE环境19HONEYWELL-CONFIDENTIALFileNumberLONWORKSAllLonDevicesonthePHYSICALstructure物理结构(CHANNELS)AllLonDevicesontheLOGICALstructure逻辑结构with(LonObjectsincl..NV’s)CARE环境20HONEYWELL-CONFIDENTIALFileNumberCARE环境21HONEYWELL-CONFIDENTIALFileNumberQ&A?CARE环境22HONEYWELL-CONFIDENTIALFileNumberProject的建立步骤•创建工程/项目•创建控制器•创建设备•创建设备原理图•修改控制点•手动分配控制器端子•设计控制策...
