第七章挡土墙

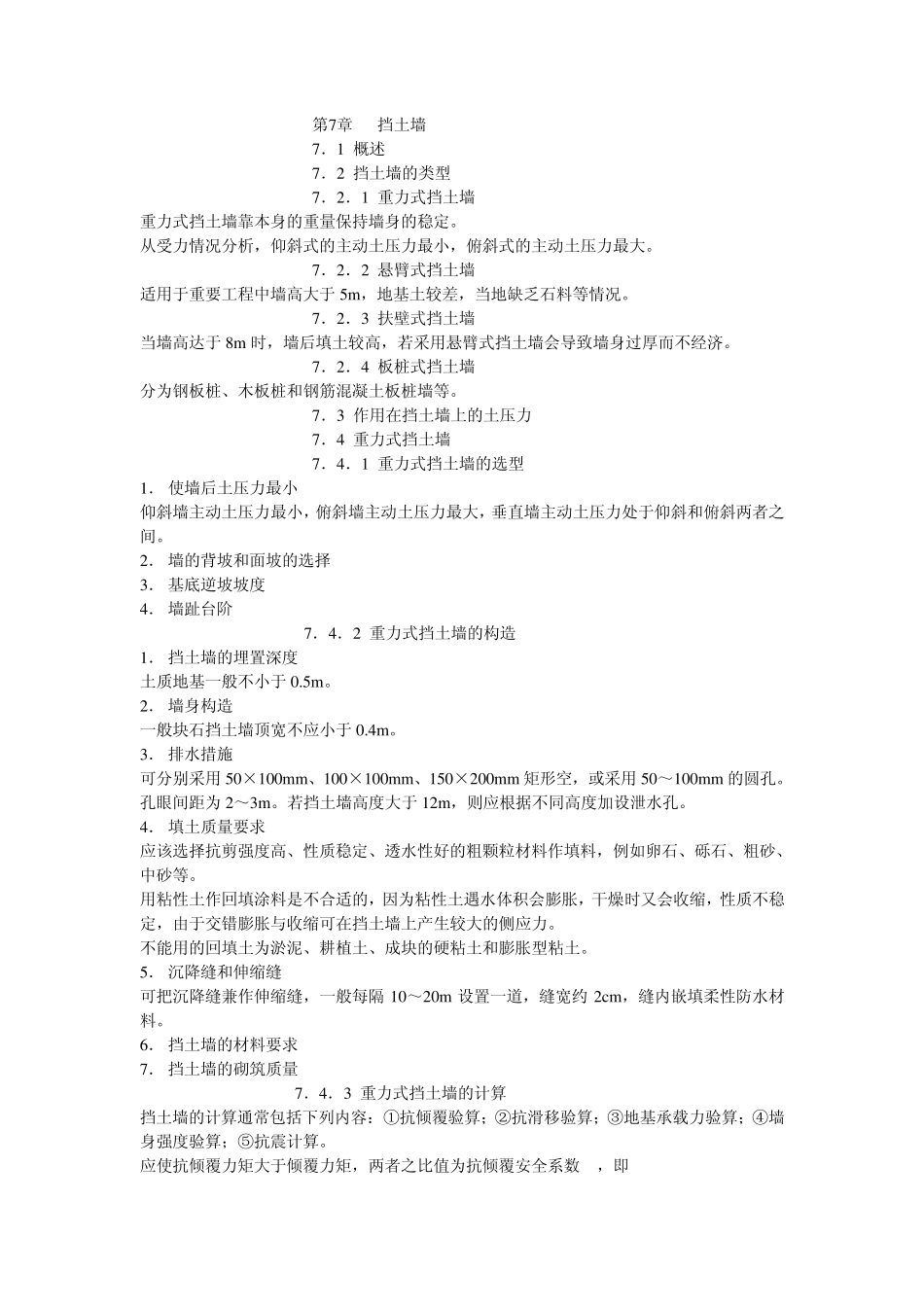

第七章挡土墙_第1页
1/16
第七章挡土墙_第2页
2/16

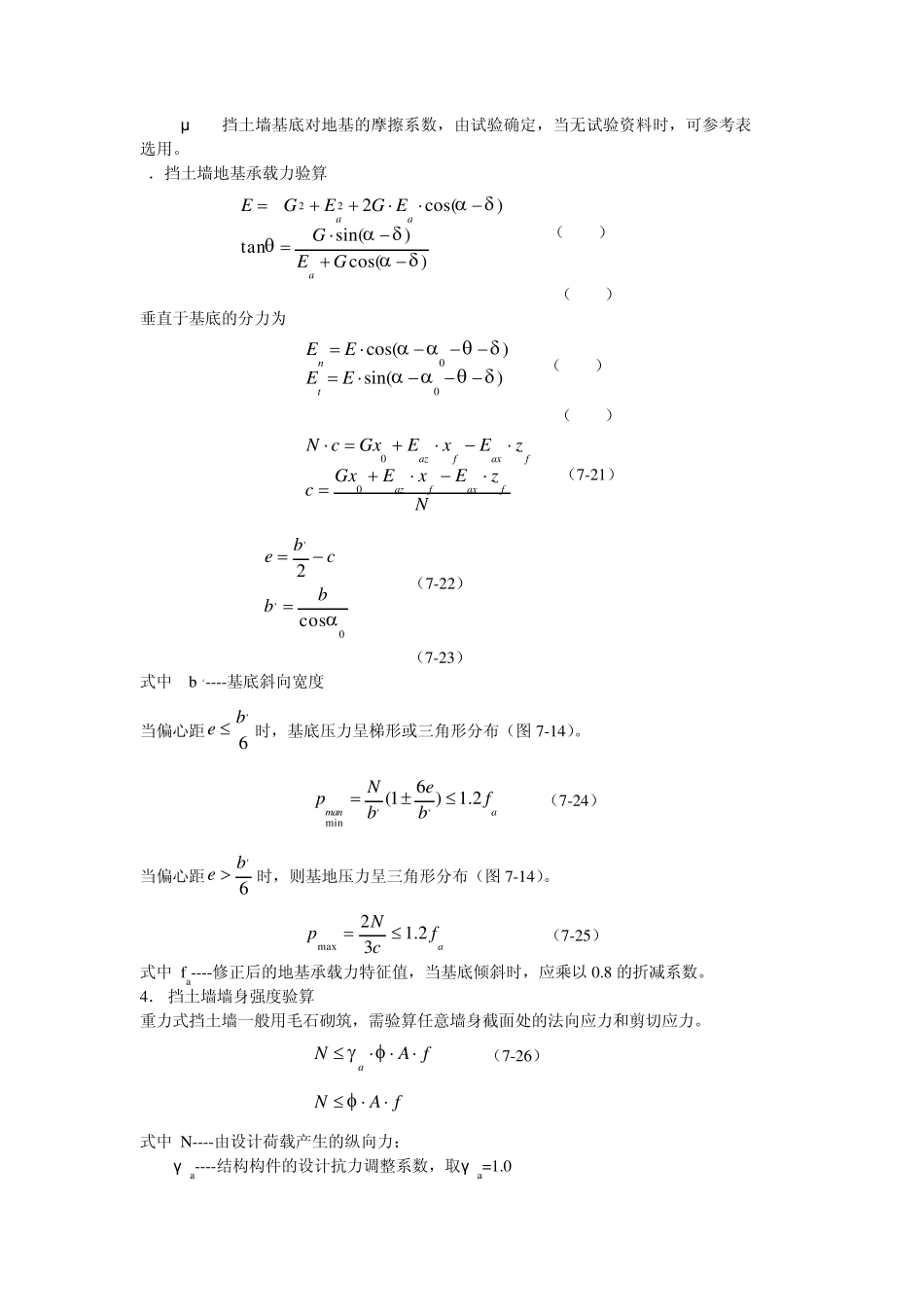

第七章挡土墙_第3页
3/16
第7章 挡土墙 7.1 概述 7.2 挡土墙的类型 7.2.1 重力式挡土墙 重力式挡土墙靠本身的重量保持墙身的稳定。 从受力情况分析,仰斜式的主动土压力最小,俯斜式的主动土压力最大。 7.2.2 悬臂式挡土墙 适用于重要工程中墙高大于5m ,地基土较差,当地缺乏石料等情况。 7.2.3 扶壁式挡土墙 当墙高达于8m 时,墙后填土较高,若采用悬臂式挡土墙会导致墙身过厚而不经济。 7.2.4 板桩式挡土墙 分为钢板桩、木板桩和钢筋混凝土板桩墙等。 7.3 作用在挡土墙上的土压力 7.4 重力式挡土墙 7.4.1 重力式挡土墙的选型 1. 使墙后土压力最小 仰斜墙主动土压力最小,俯斜墙主动土压力最大,垂直墙主动土压力处于仰斜和俯斜两者之间。 2. 墙的背坡和面坡的选择 3. 基底逆坡坡度 4. 墙趾台阶 7.4.2 重力式挡土墙的构造 1. 挡土墙的埋置深度 土质地基一般不小于0.5m 。 2. 墙身构造 一般块石挡土墙顶宽不应小于0.4m 。 3. 排水措施 可分别采用50×100m m 、100×100m m 、150×200m m 矩形空,或采用50~100m m 的圆孔。孔眼间距为2~3m 。若挡土墙高度大于12m ,则应根据不同高度加设泄水孔。 4. 填土质量要求 应该选择抗剪强度高、性质稳定、透水性好的粗颗粒材料作填料,例如卵石、砾石、粗砂、中砂等。 用粘性土作回填涂料是不合适的,因为粘性土遇水体积会膨胀,干燥时又会收缩,性质不稳定,由于交错膨胀与收缩可在挡土墙上产生较大的侧应力。 不能用的回填土为淤泥、耕植土、成块的硬粘土和膨胀型粘土。 5. 沉降缝和伸缩缝 可把沉降缝兼作伸缩缝,一般每隔 10~20m 设置一道,缝宽约 2cm ,缝内嵌填柔性防水材料。 6. 挡土墙的材料要求 7. 挡土墙的砌筑质量 7.4.3 重力式挡土墙的计算 挡土墙的计算通常包括下列内容:①抗倾覆验算;②抗滑移验算;③地基承载力验算;④墙身强度验算;⑤抗震计算。 应使抗倾覆力矩大于倾覆力矩,两者之比值为抗倾覆安全系数 Kt,即 6.10faxfaztzExExGK (7-3) 式中 Kt---每延米抗倾覆安全系数; G---每延米挡土墙的重力; Eax---每延米主动土压力的水平分力 )sin( aaxEE (7-4) Eaz---每延米主动土压力Ea的垂直分力 )cos( aazEE (7-5) x0、xf、zf---分别为G、Eaz、Eax至墙趾O点的距离 0tancot.bzzzbxfff (7-6) (7-7) 式中 b---基底的水平...
