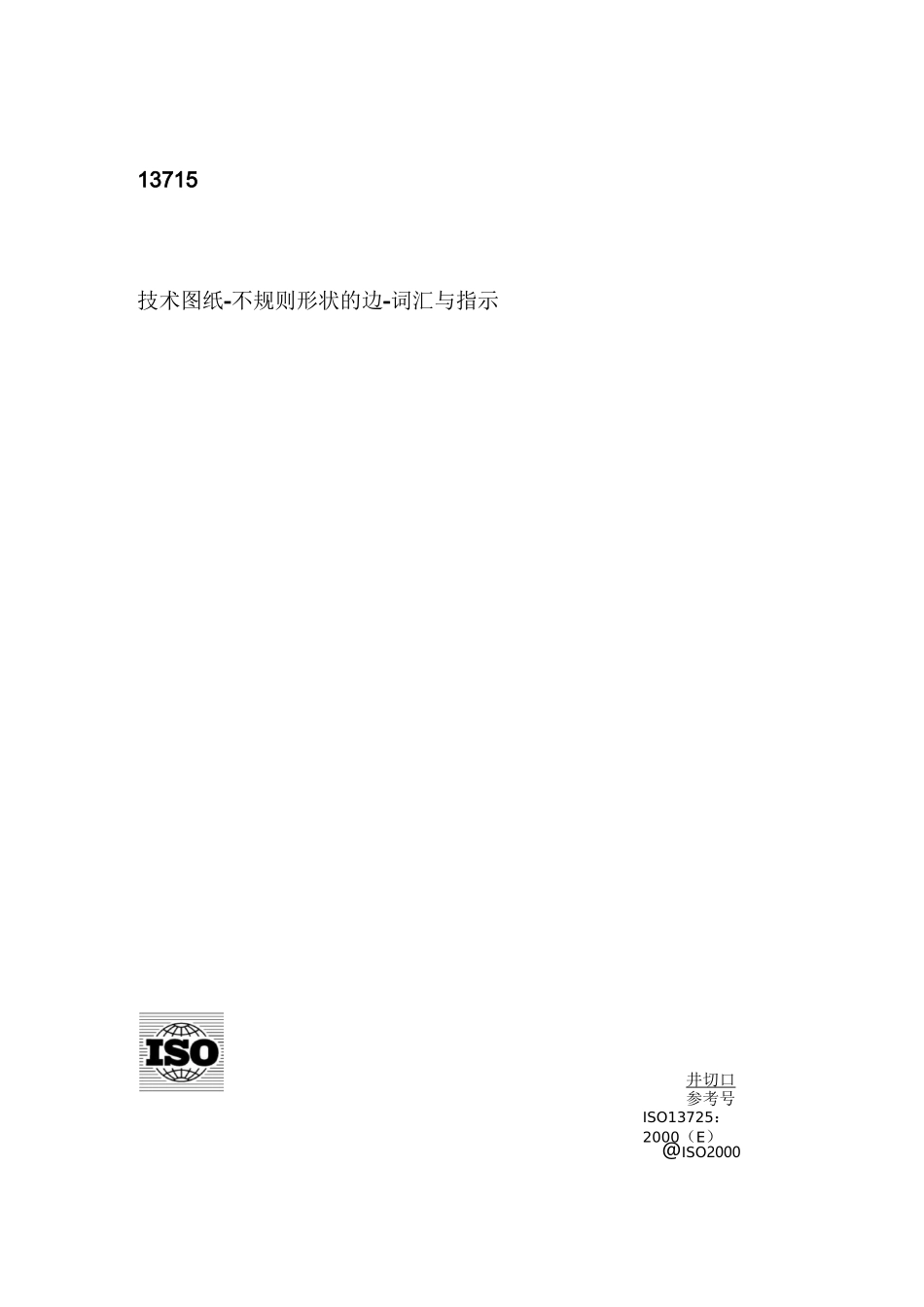

国际标准ISO13715

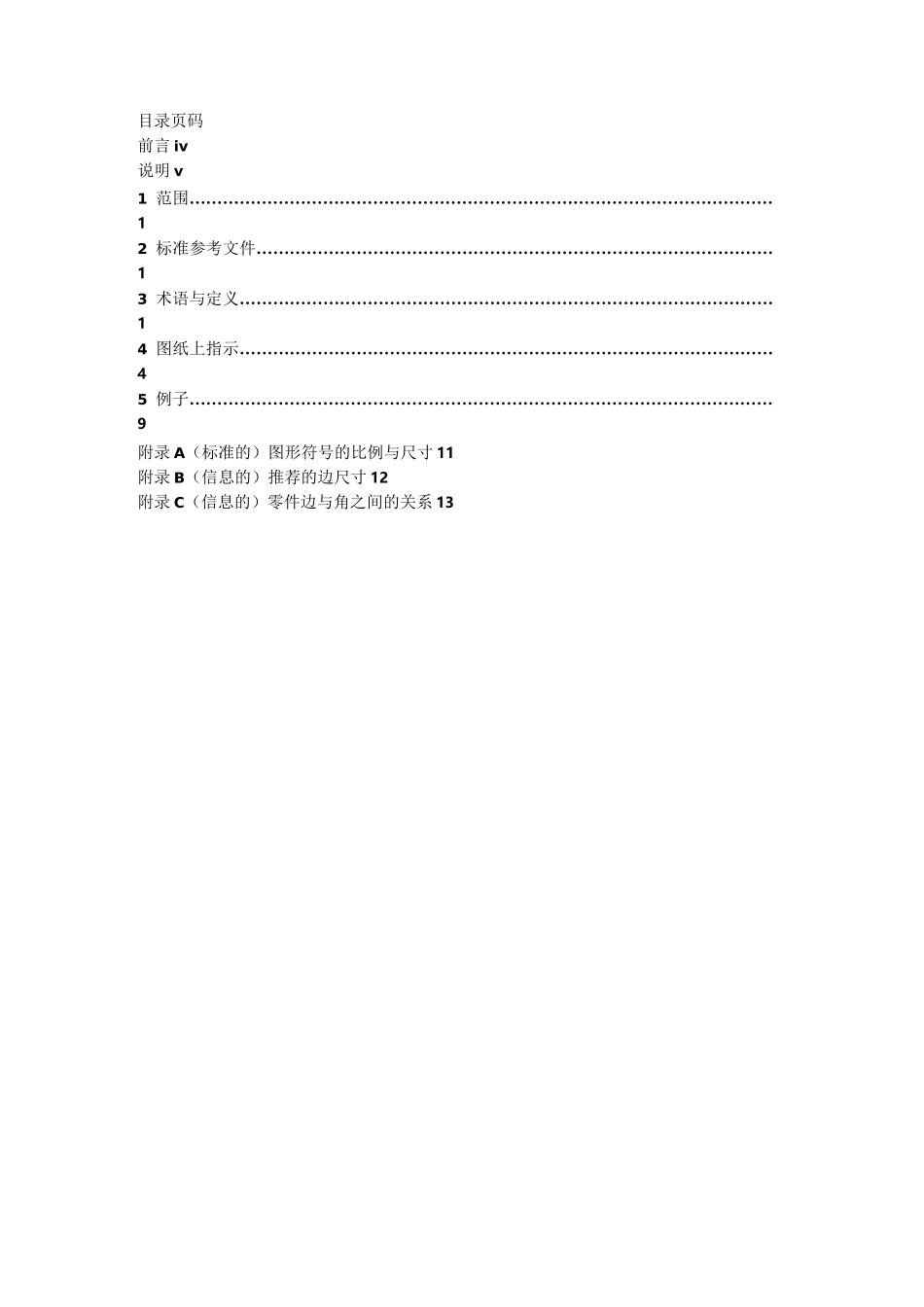

13715技术图纸-不规则形状的边-词汇与指示井切口参考号ISO13725：2000（E）@ISO2000目录页码前言 iv说明 v1 范围……………………………………………………………………………………………12 标准参考文件…………………………………………………………………………………13 术语与定义……………………………………………………………………………………14 图纸上指示……………………………………………………………………………………45 例子……………………………………………………………………………………………9附录 A（标准的）图形符号的比例与尺寸 11附录 B（信息的）推荐的边尺寸 12附录 C（信息的）零件边与角之间的关系 13前言ISO（国际标准组织）是一个世界范围内的国家标准联邦机构（ISO 成员机构）。ISO 技术委员会通常负责准备国家标准。每一个对技术委员会订立的主题感兴趣的成员均有权代表此委员会。与 ISO 相关的政府及非政府性国际组织也可参与此工作。在国际电工技术标准问题上,ISO 一直与国际电工技术委员会保持密切联系。按 ISO/IEC 指令第 3 部分给定的原则起草国际标准。在 ISO 理事会接受其为国际标准前，技术委员会采用的国际标准草案将发放到各个成员机构待批。按照 ISO 程序要求，需有至少 75%的成员机构批准才可通过。注意：此国际标准的一些要素可能会是专利权的主题。ISO 不负责标记任何或所有这些专利权。国际标准 ISO13725 技术图纸，产品定义与相关文件&技术委员会 ISO/TC10 制定，机械工程文件由附属委员会 SC6 制定。第 2 版取消并代替了经过技术改版的第 1 版（ISO13725：1994）。附录 A 构成了此国际标准的标准部分。附录 B 及 C 仅作参考用。说明技术图纸上的理想几何图形无偏差，且大体上无需考虑边的状态。然而，为达到一些特殊目的（如零件功能，或安全考虑），需要指定零件的特殊状态。这些状态包括外边无毛刺、锐边或限定毛刺尺寸的边及带有过渡区的内边。原则上，零件的所有边都应处于其必需的状态实际，除在技术图纸或相关文件上另有指定外，零件将不作必需处理，直接由机器上出货。此技术标准旨在通过技术图纸上边状态的指示与图形代表的指导技术规范加强避免此情况。技术图纸-不规则形状的边-词汇与指示1 范围此国际标准定义了说明边状态的术语，并指定了技术图纸上形状不明确的边的表示原则。同时也指定了图形符号的比例与尺寸。若要求边的形...
