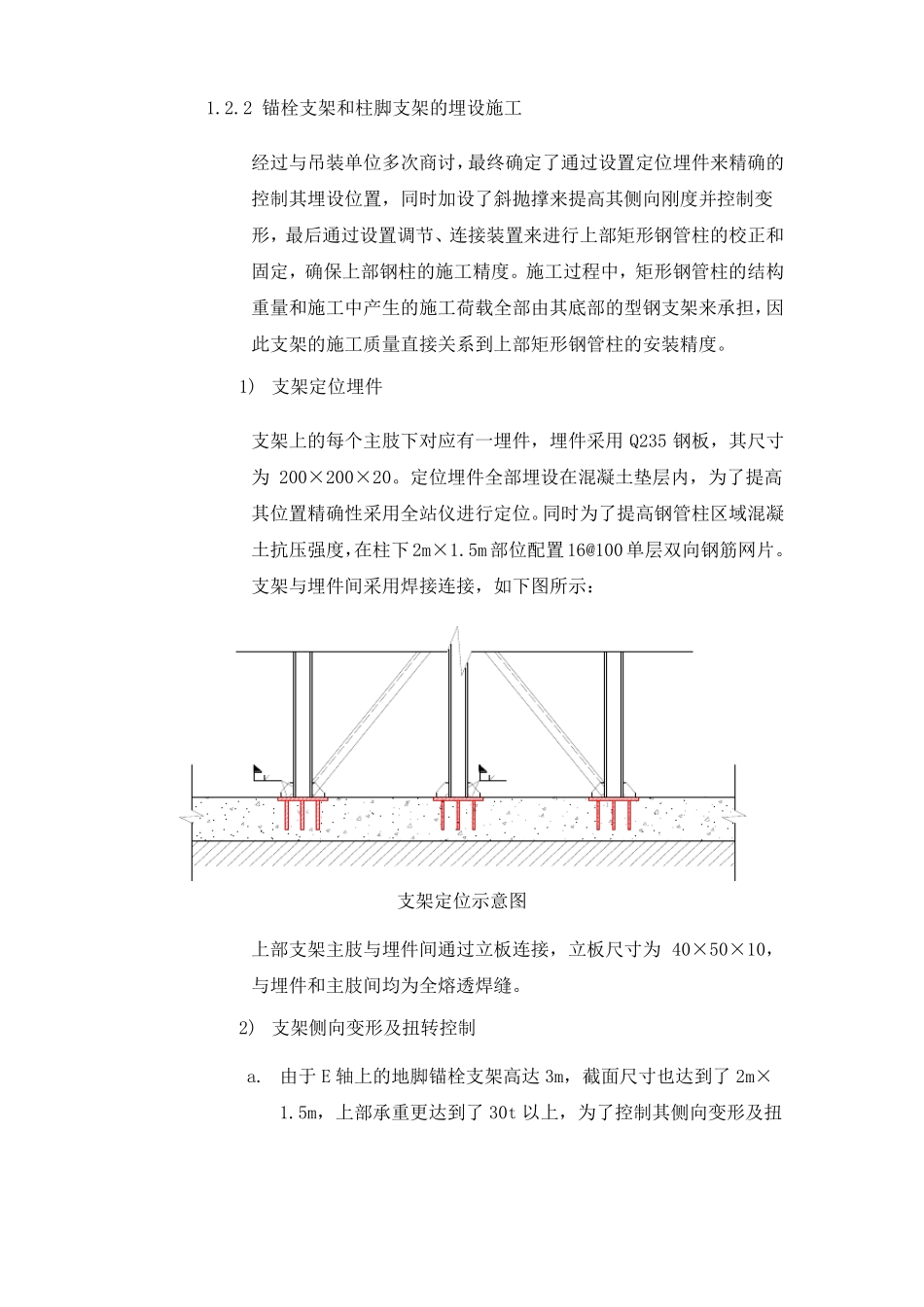

1劲性结构梁、柱节点施工要点1.1钢管混凝土柱和钢骨(型钢)混凝土梁、柱,其在节点构造方面比较特殊,目前还未有规范及相应的结构构造措施。为了保证其结构的安全性、可靠性,工程设计方、监理方、施工方紧密合作,从不同角度共同研究,已确保工程质量。1.2柱角节点施工要点由于本工程中矩形钢管柱的吊装施工比较特殊。常规的地下室钢柱施工方法是在基础底板完成后再行吊装,在本工程中正好相反,在基础钢筋混凝土施工前即完成了吊装工作。如何能既满足其强度要求,又能控制好其变形成为柱角埋设的一个关键性的问题1.2.1钢管柱柱角节点构造基础底板板面钢筋在钢管柱位置需断开,焊接在钢管柱四周的钢牛腿上,为了保证此处与底板的连接强度,在此位置另配 B14@50 钢筋网片增加其与混凝土的粘结性,如下图:1.2.2 锚栓支架和柱脚支架的埋设施工经过与吊装单位多次商讨,最终确定了通过设置定位埋件来精确的控制其埋设位置,同时加设了斜抛撑来提高其侧向刚度并控制变形,最后通过设置调节、连接装置来进行上部矩形钢管柱的校正和固定,确保上部钢柱的施工精度。施工过程中,矩形钢管柱的结构重量和施工中产生的施工荷载全部由其底部的型钢支架来承担,因此支架的施工质量直接关系到上部矩形钢管柱的安装精度。1) 支架定位埋件支架上的每个主肢下对应有一埋件,埋件采用 Q235 钢板,其尺寸为 200×200×20。定位埋件全部埋设在混凝土垫层内,为了提高其位置精确性采用全站仪进行定位。同时为了提高钢管柱区域混凝土抗压强度,在柱下 2m×1.5m 部位配置 16@100 单层双向钢筋网片。支架与埋件间采用焊接连接,如下图所示:支架定位示意图上部支架主肢与埋件间通过立板连接,立板尺寸为 40×50×10,与埋件和主肢间均为全熔透焊缝。2) 支架侧向变形及扭转控制a. 由于 E 轴上的地脚锚栓支架高达 3m,截面尺寸也达到了 2m×1.5m,上部承重更达到了 30t 以上,为了控制其侧向变形及扭转,除了在设计支架时予以考虑外,在支架侧向增加额外的斜抛撑予以加强。b. 对于埋入式柱脚,考虑到支架主要承受竖向荷载,且其最大高度为 0.8m,钢柱却高达 7m,增加其侧向的稳定性,同样也设置了斜抛撑予以加强。具体形式如下图所示:预埋锚栓斜抛撑示意图1.3梁柱节点构造真对施工现场不同形式的梁柱节点,我们分别采取不同的措施,保证工程质量。1.3.1钢管、钢骨混凝土柱与普通框架梁节点施工1) 钢管柱与混凝土梁连接节点为了保证现场混凝土梁的...
