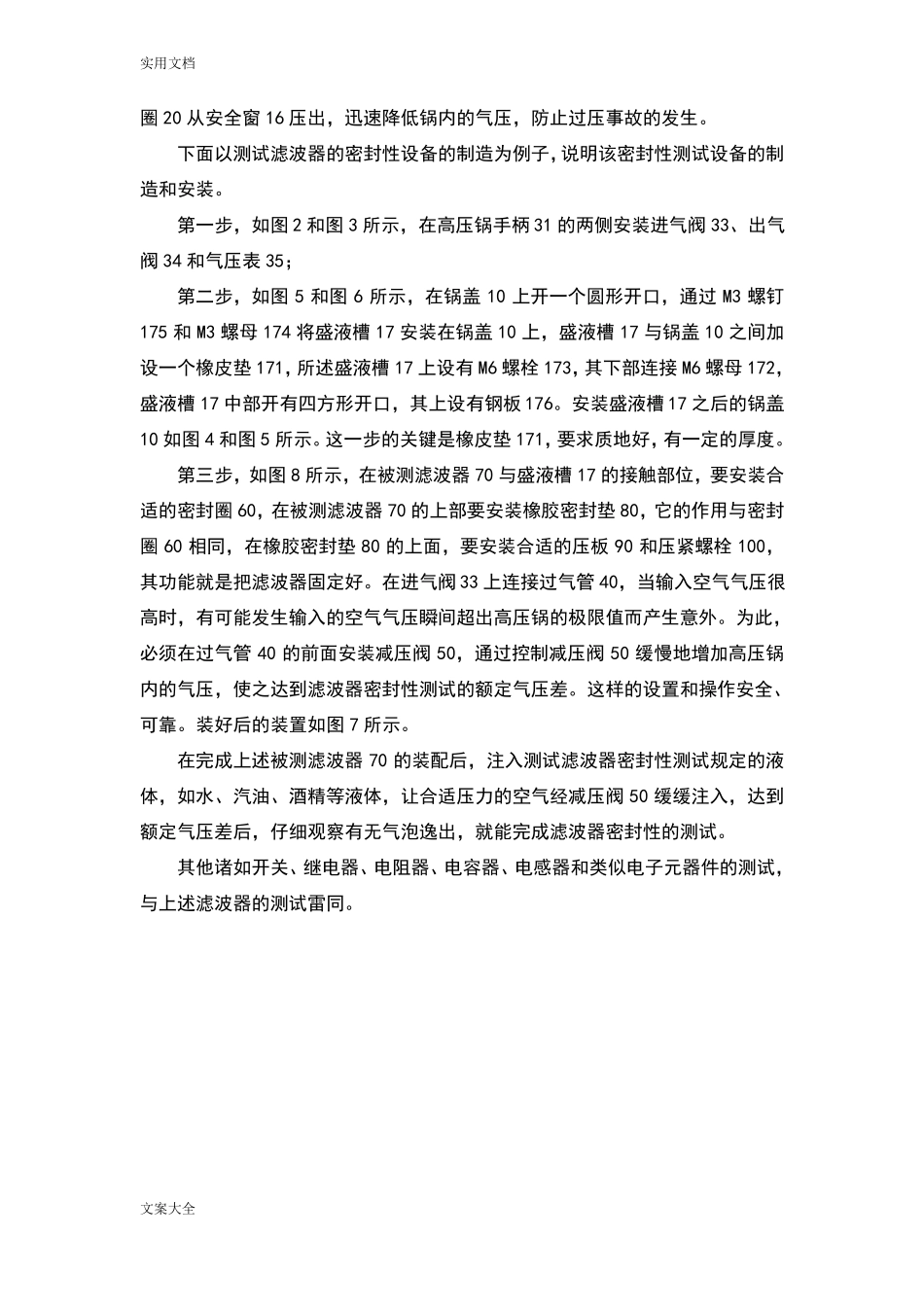

实用文档说明书一种电子元器件的密封性测试设备技术领域本发明涉及一种电子元器件的密封性测试设备。用于滤波器、开关、继电器、电阻器、电容器、电感器和类似电子元器件的密封性测试。属于信息安全技术领域。背景技术某些滤波器、开关、继电器、电阻器、电容器、电感器和类似电子元器件有密封性要求。按规定要在一定的压力差下测试，不发生漏气现象。查遍国内外的相关资料，没有发现检测滤波器、开关、继电器、电阻器、电容器、电感器和类似电子元器件密封性的测试设备。进行密封性试验时，安全是头等大事。在测试设备的安全性没有保障的情况下，有可能发生爆炸，这会危及工作人员的生命安全。发明内容本发明的目的是提供一种安全性有保障的滤波器及其类似电子元器件的密封性测试设备。为了达到上述目的，本发明的技术方案是提供一种电子元器件的密封性测试设备，包括锅盖和锅身，所述锅盖上设有安全阀、报警阀、上手柄、自锁阀和安全窗，所述锅盖下侧设有橡皮圈，所述锅身上设有下手柄和辅手柄；其特征在于：所述锅身上分别设有进气阀、出气阀和气压表，所述进气阀连接过气管，过气管上设有减压阀；所述锅盖上固定有盛液槽，锅盖与盛液槽之间设有橡皮垫，盛液槽中部的开口上依次设有钢板、密封圈、橡胶密封垫和压板，压板与盛液槽固定连接，被测器件设在密封圈与橡胶密封垫之间。总结多年制作密封性测试设备的经验，本发明用烹煮食品的高压锅来制造滤波器、开关、继电器、电阻器、电容器、电感器和类似电子元器件密封性测试设备。用这种方法制造的密封性测试设备具有安全，成本低、高效、测试方便的优点，能满足滤波器、开关、继电器、电阻器、电容器、电感器和类似电子元器文案大全实用文档件气压差小于 150 千帕密封性的测试要求。本发明专利的优点为：1．在规定的使用范围内，密封性试验的安全性有保障；2．制造成本低；3．方便使用，效率高。附图说明图 1 为日常烹调食物的高压锅示意图；图 2 为进气阀、出气阀和气压表安装示意图；图 3 为进气阀、出气阀和气压表另一角度安装示意图图 4 为盛液槽上部示意图；图 5 为盛液槽底部示意图；图 6 为盛液槽安装示意图；图 7 为滤波器密封性测试装置示意图；图 8 滤波器密封性测试装置安装示意图。具体实施方式结合说明书附图和实施例，对本发明进行详细说明。实施例如图 1 为日常烹调食物的高压锅示意图，该高压锅由锅盖 10 和锅身 30 组成，其中所述锅盖 10 上侧设有排...
