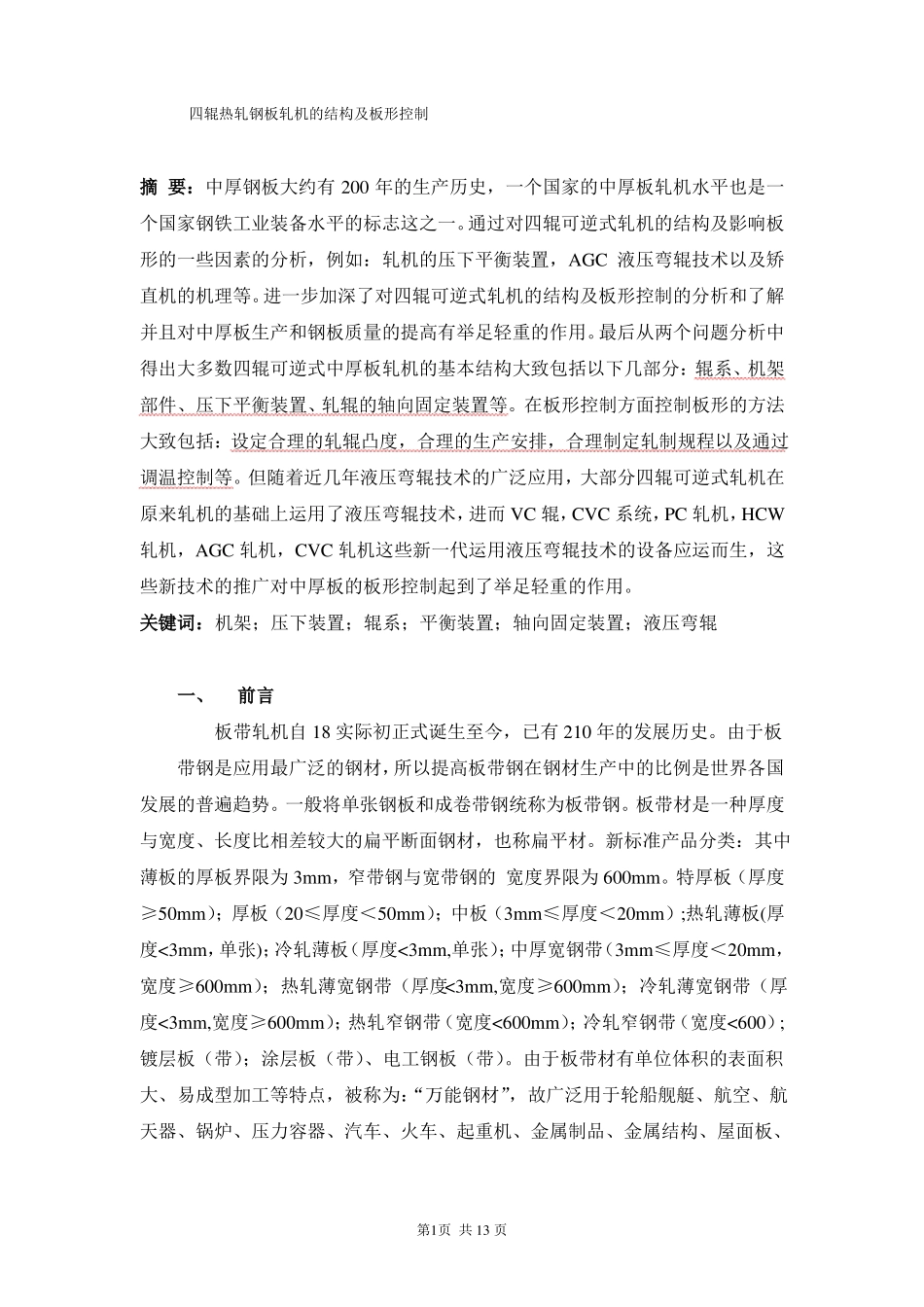

四辊热轧钢板轧机的结构及板形控制摘 要：中厚钢板大约有 200 年的生产历史，一个国家的中厚板轧机水平也是一个国家钢铁工业装备水平的标志这之一。通过对四辊可逆式轧机的结构及影响板形的一些因素的分析，例如：轧机的压下平衡装置，AGC 液压弯辊技术以及矫直机的机理等。进一步加深了对四辊可逆式轧机的结构及板形控制的分析和了解并且对中厚板生产和钢板质量的提高有举足轻重的作用。最后从两个问题分析中得出大多数四辊可逆式中厚板轧机的基本结构大致包括以下几部分：辊系、机架部件、压下平衡装置、轧辊的轴向固定装置等。在板形控制方面控制板形的方法大致包括：设定合理的轧辊凸度，合理的生产安排，合理制定轧制规程以及通过调温控制等。但随着近几年液压弯辊技术的广泛应用，大部分四辊可逆式轧机在原来轧机的基础上运用了液压弯辊技术，进而 VC 辊，CVC 系统，PC 轧机，HCW轧机，AGC 轧机，CVC 轧机这些新一代运用液压弯辊技术的设备应运而生，这些新技术的推广对中厚板的板形控制起到了举足轻重的作用。关键词：机架；压下装置；辊系；平衡装置；轴向固定装置；液压弯辊一、前言板带轧机自 18 实际初正式诞生至今，已有 210 年的发展历史。由于板带钢是应用最广泛的钢材，所以提高板带钢在钢材生产中的比例是世界各国发展的普遍趋势。一般将单张钢板和成卷带钢统称为板带钢。板带材是一种厚度与宽度、长度比相差较大的扁平断面钢材，也称扁平材。新标准产品分类：其中薄板的厚板界限为 3mm，窄带钢与宽带钢的 宽度界限为 600mm。特厚板（厚度≥50mm）；厚板（20≤厚度＜50mm）；中板（3mm≤厚度＜20mm）;热轧薄板(厚度<3mm，单张)；冷轧薄板（厚度<3mm,单张）；中厚宽钢带（3mm≤厚度＜20mm，宽度≥600mm）；热轧薄宽钢带（厚度<3mm,宽度≥600mm）；冷轧薄宽钢带（厚度<3mm,宽度≥600mm）；热轧窄钢带（宽度<600mm）；冷轧窄钢带（宽度<600）;镀层板（带）；涂层板（带）、电工钢板（带）。由于板带材有单位体积的表面积大、易成型加工等特点，被称为：“万能钢材”，故广泛用于轮船舰艇、航空、航天器、锅炉、压力容器、汽车、火车、起重机、金属制品、金属结构、屋面板、第1页 共 13 页各种管线等。所以在生产中要求板带产品具有：尺寸精准、板型良好、表面光洁、性能较高。但由于板带的断面特点，在轧制过程中产生极大的轧制力，轧件与轧机同时变形。要满足上述产品要求，就必须发展轧件的变形控制轧机的变形...
