图纸会审记录整理后

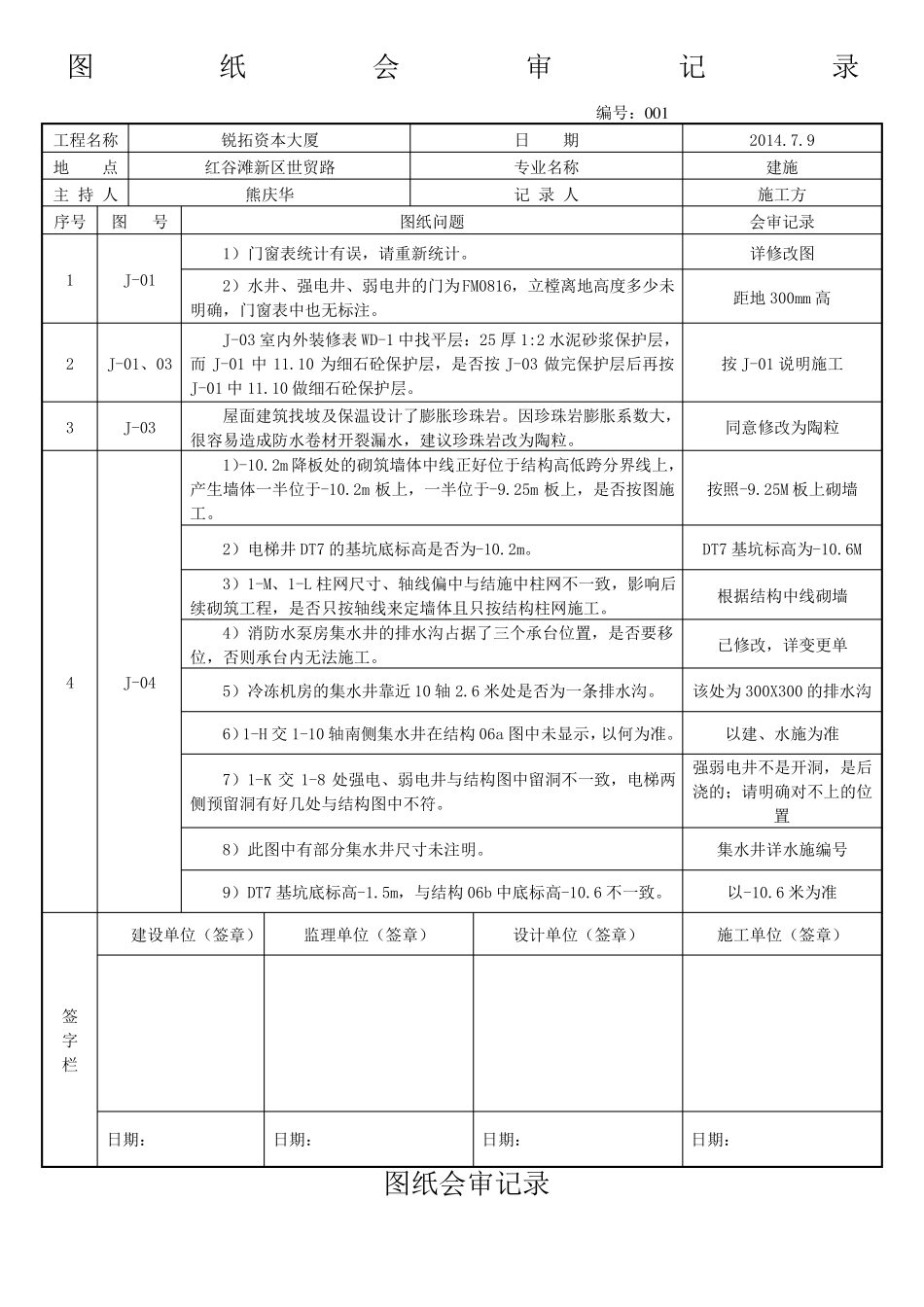

图纸会审记录整理后_第1页
1/12
图纸会审记录整理后_第2页
2/12
图纸会审记录整理后_第3页
3/12
图工程名称地点主 持 人序号图号纸锐拓资本大厦红谷滩新区世贸路熊庆华会审日期专业名称记 录 人图纸问题记2014.7.9建施施工方会审记录详修改图录编号:0011)门窗表统计有误,请重新统计。1J-012)水井、强电井、弱电井的门为FM0816,立樘离地高度多少未明确,门窗表中也无标注。距地 300mm 高2J-03 室内外装修表 WD-1 中找平层:25 厚 1:2 水泥砂浆保护层,J-01、03而 J-01 中 11.10 为细石砼保护层,是否按 J-03 做完保护层后再按J-01 中 11.10 做细石砼保护层。J-03屋面建筑找坡及保温设计了膨胀珍珠岩。因珍珠岩膨胀系数大,很容易造成防水卷材开裂漏水,建议珍珠岩改为陶粒。1)-10.2m 降板处的砌筑墙体中线正好位于结构高低跨分界线上,产生墙体一半位于-10.2m 板上,一半位于-9.25m 板上,是否按图施工。2)电梯井 DT7 的基坑底标高是否为-10.2m。3)1-M、1-L 柱网尺寸、轴线偏中与结施中柱网不一致,影响后续砌筑工程,是否只按轴线来定墙体且只按结构柱网施工。4)消防水泵房集水井的排水沟占据了三个承台位置,是否要移位,否则承台内无法施工。按 J-01 说明施工3同意修改为陶粒按照-9.25M 板上砌墙DT7 基坑标高为-10.6M根据结构中线砌墙已修改,详变更单该处为 300X300 的排水沟以建、水施为准强弱电井不是开洞,是后浇的;请明确对不上的位置集水井详水施编号以-10.6 米为准施工单位(签章)4J-045)冷冻机房的集水井靠近 10 轴 2.6 米处是否为一条排水沟。6)1-H 交 1-10 轴南侧集水井在结构 06a 图中未显示,以何为准。7)1-K 交 1-8 处强电、弱电井与结构图中留洞不一致,电梯两侧预留洞有好几处与结构图中不符。8)此图中有部分集水井尺寸未注明。9)DT7 基坑底标高-1.5m,与结构 06b 中底标高-10.6 不一致。建设单位(签章)监理单位(签章)设计单位(签章)签字栏日期:日期:日期:日期:图纸会审记录编号:002工程名称地点主 持 人序号4图号J-04锐拓资本大厦红谷滩新区世贸路熊庆华图纸问题10)结构图与建筑图部分柱尺寸不一致,如:1-M 交 1-4、1-6、1-7、1-8、1-9、1-10,1-L 交 1-6、1-7 等等,将俩图柱网重叠即可看出,数量较多不一一列举。1-L 轴处风井口尺寸与结构图 G-11 中预留洞尺寸不一致,以何为准?1)F 轴交 4 至 7 轴之间有 2 个送风井和 2 个排风井,其预留洞口位置标注不明确。2)F 轴交 8 至 10 轴之间 2 个送风井及 1 个排烟...
