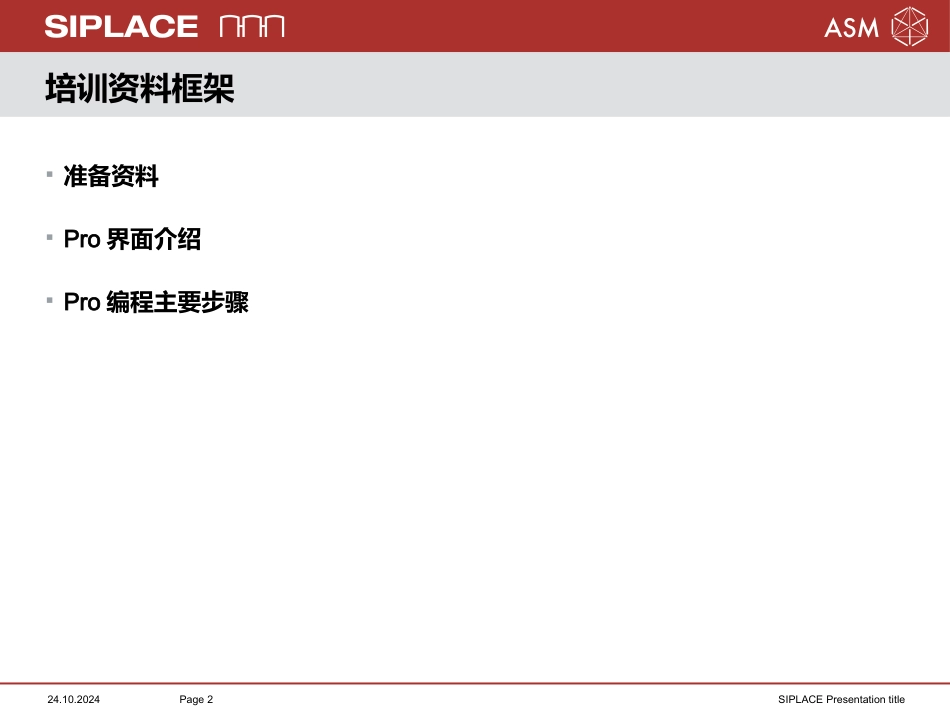

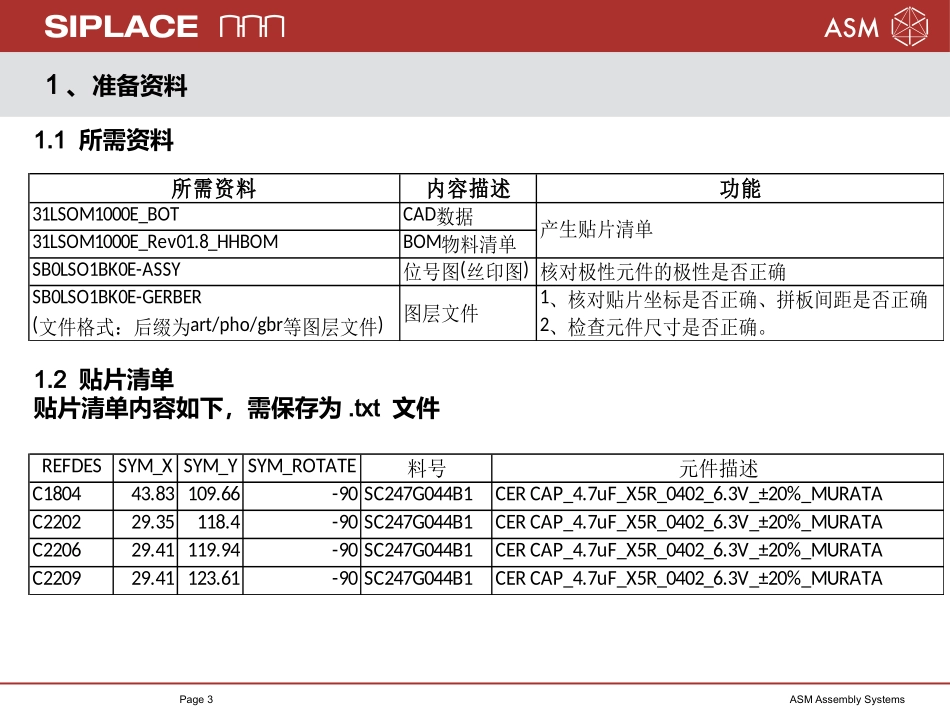

SiplacePro编程培训资料-Draftversion1讲师：王军伟更新时间：2020-7-2培训资料框架准备资料Pro界面介绍Pro编程主要步骤Page2SIPLACEPresentationtitle24.10.2024ASMAssemblySystems1、准备资料Page3所需资料内容描述功能31LSOM1000E_BOTCAD数据31LSOM1000E_Rev01.8_HHBOMBOM物料清单SB0LSO1BK0E-ASSY位号图(丝印图)核对极性元件的极性是否正确SB0LSO1BK0E-GERBER(文件格式：后缀为art/pho/gbr等图层文件)图层文件1、核对贴片坐标是否正确、拼板间距是否正确2、检查元件尺寸是否正确。产生贴片清单1.1所需资料1.2贴片清单贴片清单内容如下，需保存为.txt文件REFDESSYM_XSYM_YSYM_ROTATE料号元件描述C180443.83109.66-90SC247G044B1CERCAP_4.7uF_X5R_0402_6.3V_±20%_MURATAC220229.35118.4-90SC247G044B1CERCAP_4.7uF_X5R_0402_6.3V_±20%_MURATAC220629.41119.94-90SC247G044B1CERCAP_4.7uF_X5R_0402_6.3V_±20%_MURATAC220929.41123.61-90SC247G044B1CERCAP_4.7uF_X5R_0402_6.3V_±20%_MURATAASMAssemblySystems2、Pro界面介绍Page42.1启动Pro如下图所示，用鼠标左键双击‘Desk11.2’ASMAssemblySystems2、Pro界面介绍Page52.2登录Pro如下图所示，输入用户名和密码ASMAssemblySystems2、Pro界面介绍Page62.3Pro主界面ASMAssemblySystems3、Pro编程主要步骤Page7做程序的主要步骤导入贴片清单建PCB板关联贴片清单建立新增物料的资料库建立生产线设定初始空料表建立优化任务做优化ASMAssemblySystems3、Pro编程主要步骤Page83.1导入贴片清单步骤1.1：单击ToolsImportASCIICentroidImportWizard下拉菜单ASMAssemblySystems3、Pro编程主要步骤Page93.1导入贴片清单步骤1.2：单击“Filesoftype”右侧的下拉菜单，选择“.txt文件或Allfiles,如图所示，选中”Bot.txt“文件，然后点击”Open”ASMAssemblySystems3、Pro编程主要步骤Page103.1导入贴片清单步骤1.3：选择导入过滤器，一般使用缺省项，点击“Next”ASMAssemblySystems3、Pro编程主要步骤Page113.1导入贴片清单步骤2：选择分割符，用于区分开六列数据，缺省为“Tab”，然后点击“Next”ASMAssemblySystems3、Pro编程主要步骤Page123.1导入贴片清单步骤3.1：先选“Importunits”,有三个选项：inch(英寸)，mil(千分之一英寸)，mm(毫米)ASMAssemblySystems3、Pro编程主要步骤Page133.1导入贴片清单步骤3.2：点击“Skip”,弹出下拉菜单，分别选择RefDesignator(位号)，Component(料号),X(X坐标),Y(Y坐标),Angle(角度),ComponentDescription(元件描述)ASMAssemblySystems3、Pro编程主要步骤Page143.1导入贴片清单步骤3.3：如下图所示，最左侧一列“Import”，表示可导入的每一行的数据。点击“Next”ASMAssemblySystems3、Pro编程主要步骤Page153.1导入贴片清单步骤4：选择建立新的贴片清单或者使用已有的贴片清单。缺省是新建贴片清单，然后点击“Next”ASMAssemblySystems3、Pro编程主要步骤Page163.1导入贴片清单步骤5.1：如图所示，在“Componentfolder”下方，点击“Readfrom”右侧的箭头，从中选择相应的文件夹来读取元件资料；点击“Writeto”右侧的箭头，从中选择相应的文件夹将新增的元件放入。ASMAssemblySystems3、Pro编程主要步骤Page173.1导入贴片清单步骤5.2：如图所示，选择文件夹ASMAssemblySystems3、Pro编程主要步骤Page183.1导入贴片清单步骤5.3：如图所示，完成文件夹选择，点击“Next”ASMAssemblySystems3、Pro编程主要步骤Page193.1导入贴片清单步骤6：如图所示，导入结果如下，新增物料放入“DBU\New”文件夹在文件夹“DBU”下，已存在物料ASMAssemblySystems3、Pro编程主要步骤Page203.1导入贴片清单步骤7.1：如图所示，显示导入贴片清单的图形，然后点击“Finish”ASMAssemblySystems3、Pro编程主要步骤Page213.1导入贴片清单步骤7.2：将贴片清单的名字修改为产品名，并将它放置相应的文件夹。ASMAssemblySystems3、Pro编程主要步骤Page223.2建PCB板要点建PCB板有多种方法，本手册仅介绍一种方法。对于有夹具的PCB板，建议做3层第一层PCB板：为夹具的尺寸；只能有一个第二层PCB板：为实际...
