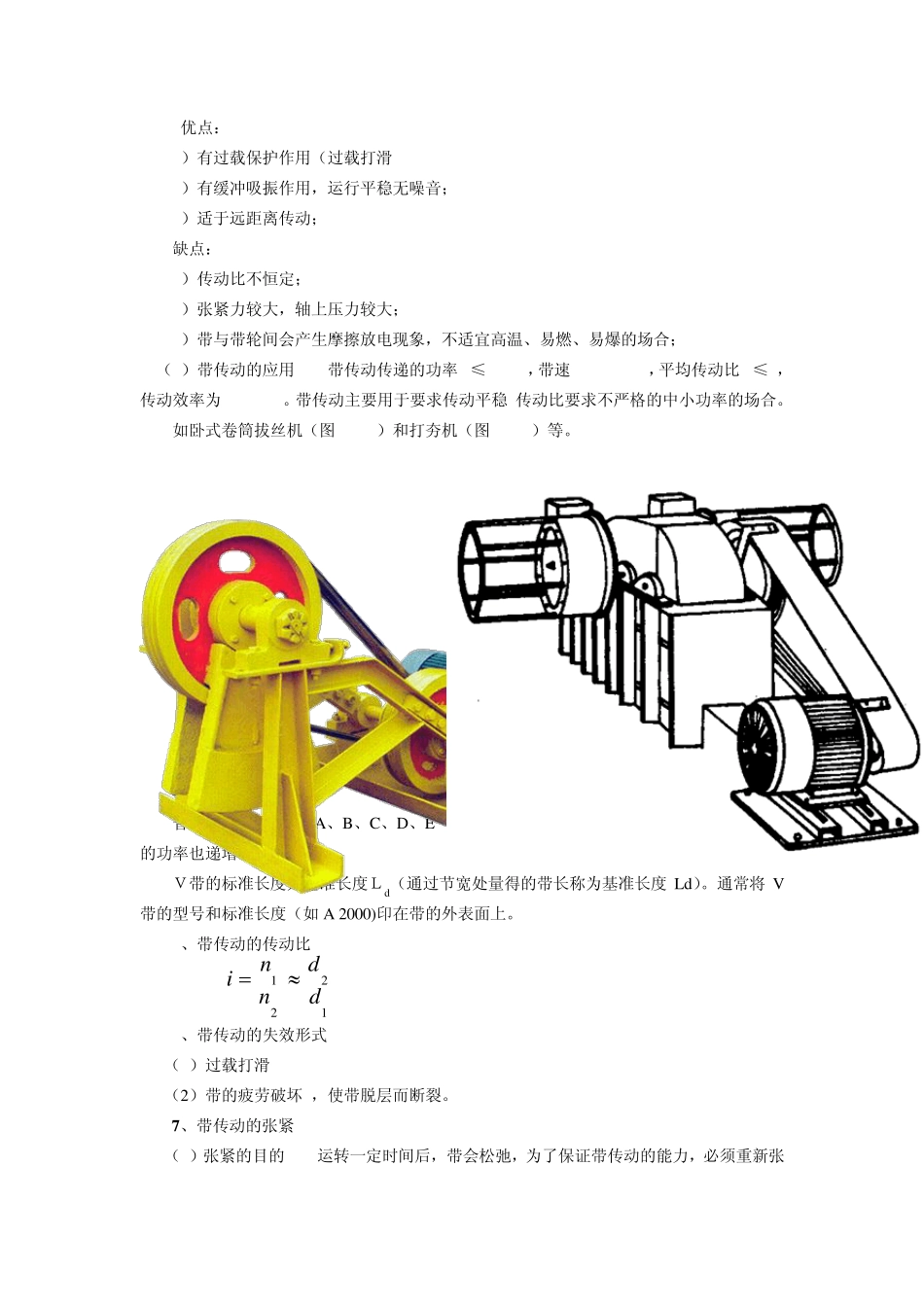

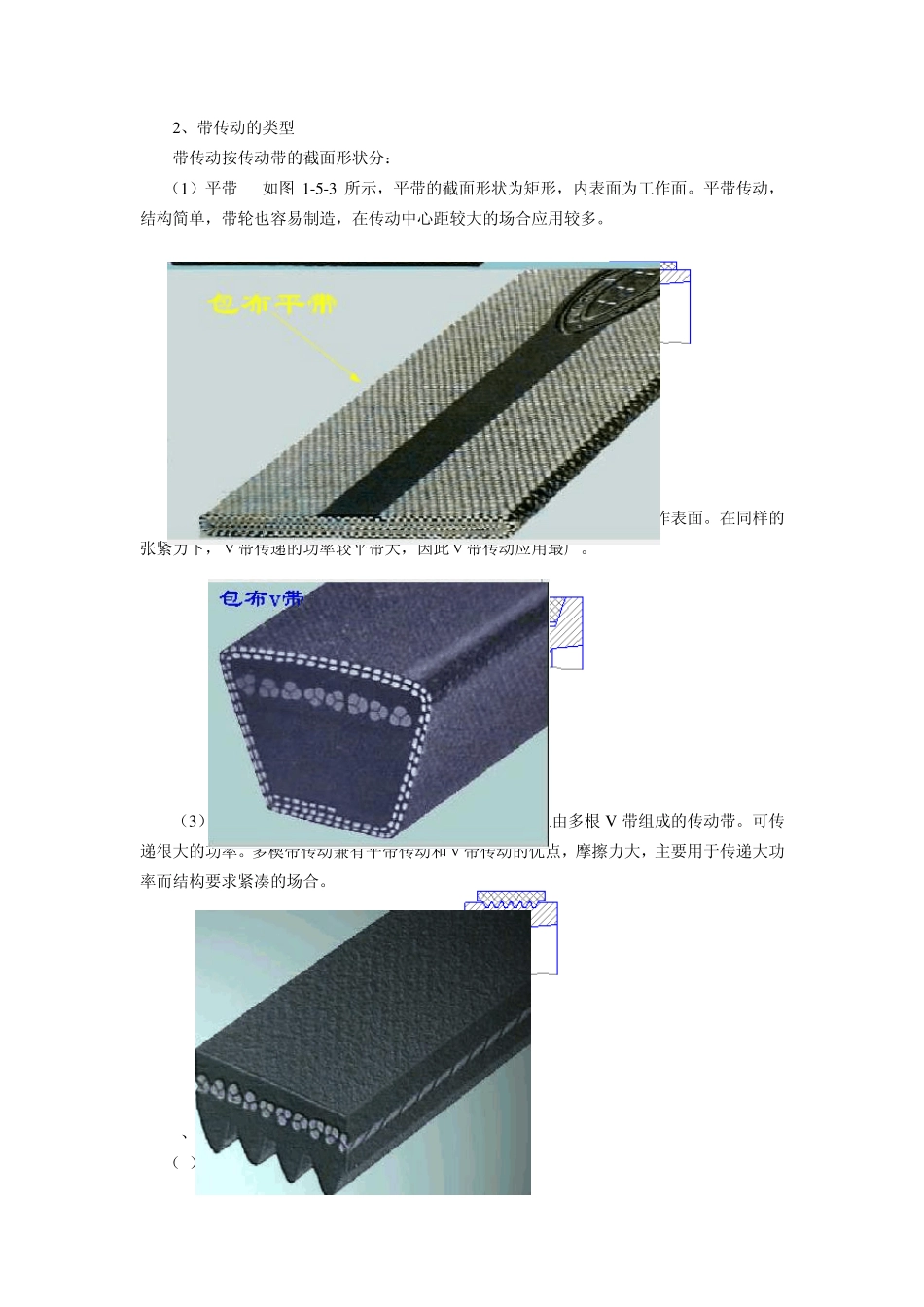

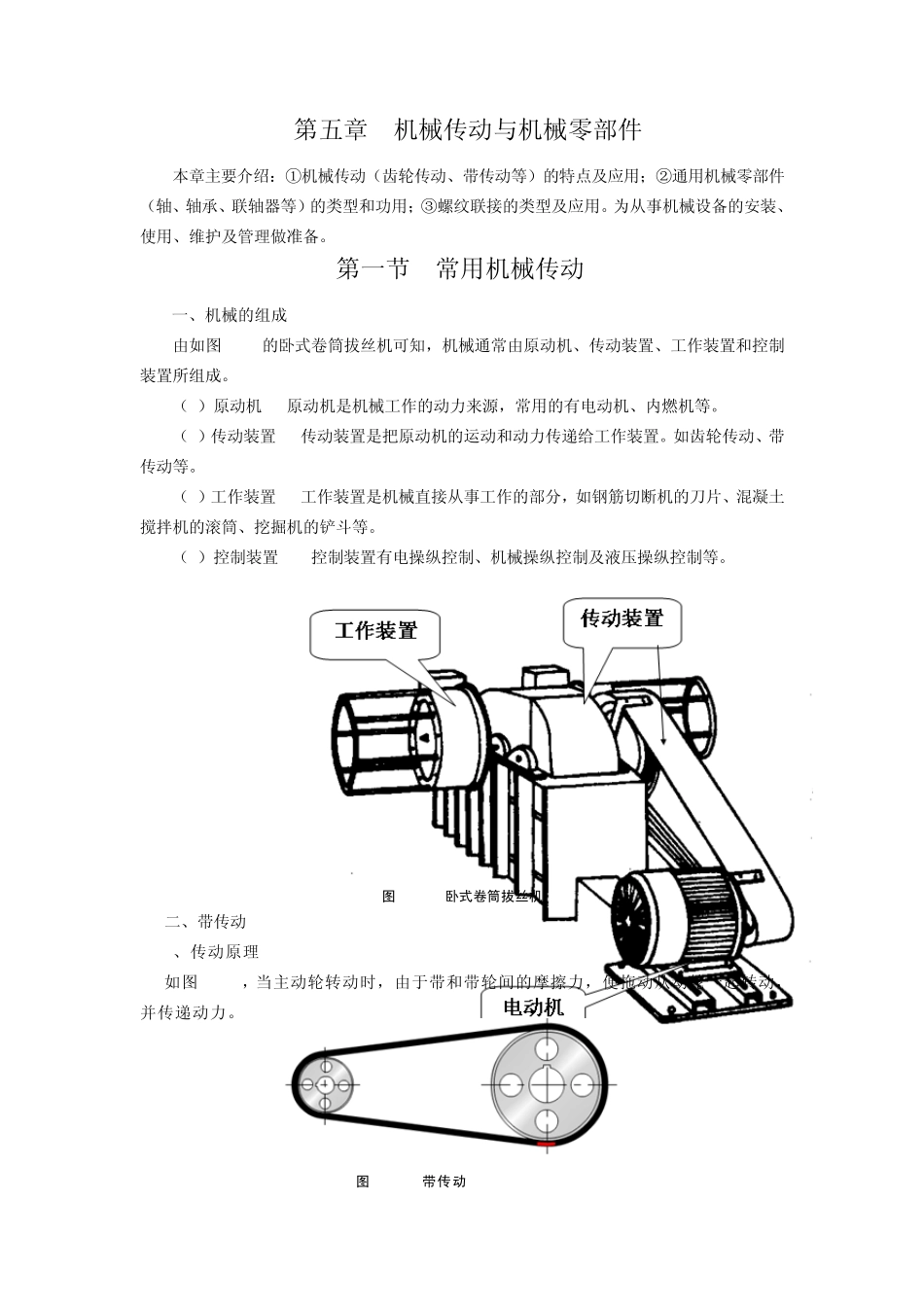

第五章 机械传动与机械零部件 本章主要介绍:①机械传动(齿轮传动、带传动等)的特点及应用;②通用机械零部件(轴、轴承、联轴器等)的类型和功用;③螺纹联接的类型及应用。为从事机械设备的安装、使用、维护及管理做准备。 第一节 常用机械传动 一、机械的组成 由如图1-5-1的卧式卷筒拔丝机可知,机械通常由原动机、传动装置、工作装置和控制装置所组成。 (1)原动机 原动机是机械工作的动力来源,常用的有电动机、内燃机等。 (2)传动装置 传动装置是把原动机的运动和动力传递给工作装置。如齿轮传动、带传动等。 (3)工作装置 工作装置是机械直接从事工作的部分,如钢筋切断机的刀片、混凝土搅拌机的滚筒、挖掘机的铲斗等。 (4)控制装置 控制装置有电操纵控制、机械操纵控制及液压操纵控制等。 图1-5-1 卧式卷筒拔丝机 二、带传动 1、传动原理 如图 1-5-2,当主动轮转动时,由于带和带轮间的摩擦力,便拖动从动轮一起转动,并传递动力。 图1-5-2 带传动 2、带传动的类型 带传动按传动带的截面形状分: (1)平带 如图 1-5-3 所示,平带的截面形状为矩形,内表面为工作面。平带传动,结构简单,带轮也容易制造,在传动中心距较大的场合应用较多。 图 1-5-3 平带 (2)V 带 如图 1-5-4 所示,V 带的截面形状为梯形,两侧面为工作表面。在同样的张紧力下,V带传递的功率较平带大,因此V带传动应用最广。 图 1-5-4 V带 (3)多楔带 如图 1-5-5 所示,它是在平带基体上由多根 V 带组成的传动带。可传递很大的功率。多楔带传动兼有平带传动和V带传动的优点,摩擦力大,主要用于传递大功率而结构要求紧凑的场合。 图 1-5-5 多楔带 3、带传动的特点和应用 (1)特点 优点: 1)有过载保护作用(过载打滑) 2)有缓冲吸振作用,运行平稳无噪音; 3)适于远距离传动; 缺点: 1)传动比不恒定; 2)张紧力较大,轴上压力较大; 3)带与带轮间会产生摩擦放电现象,不适宜高温、易燃、易爆的场合; (2)带传动的应用 带传动传递的功率P≤100KW,带速 v=5~30m/s,平均传动比i≤7,传动效率为 94%-96%。带传动主要用于要求传动平稳,传动比要求不严格的中小功率的场合。 如卧式卷筒拔丝机(图1-5-7)和打夯机(图1-5-6)等。 图1-5-6 打夯机 图1-5-7 卧式卷筒拔丝机 4、V带型号 普通V带有Y、Z、A、B、C、D、E 等型号,从 Y—E 带的截面尺寸递增,所能传递的功率也递增...
