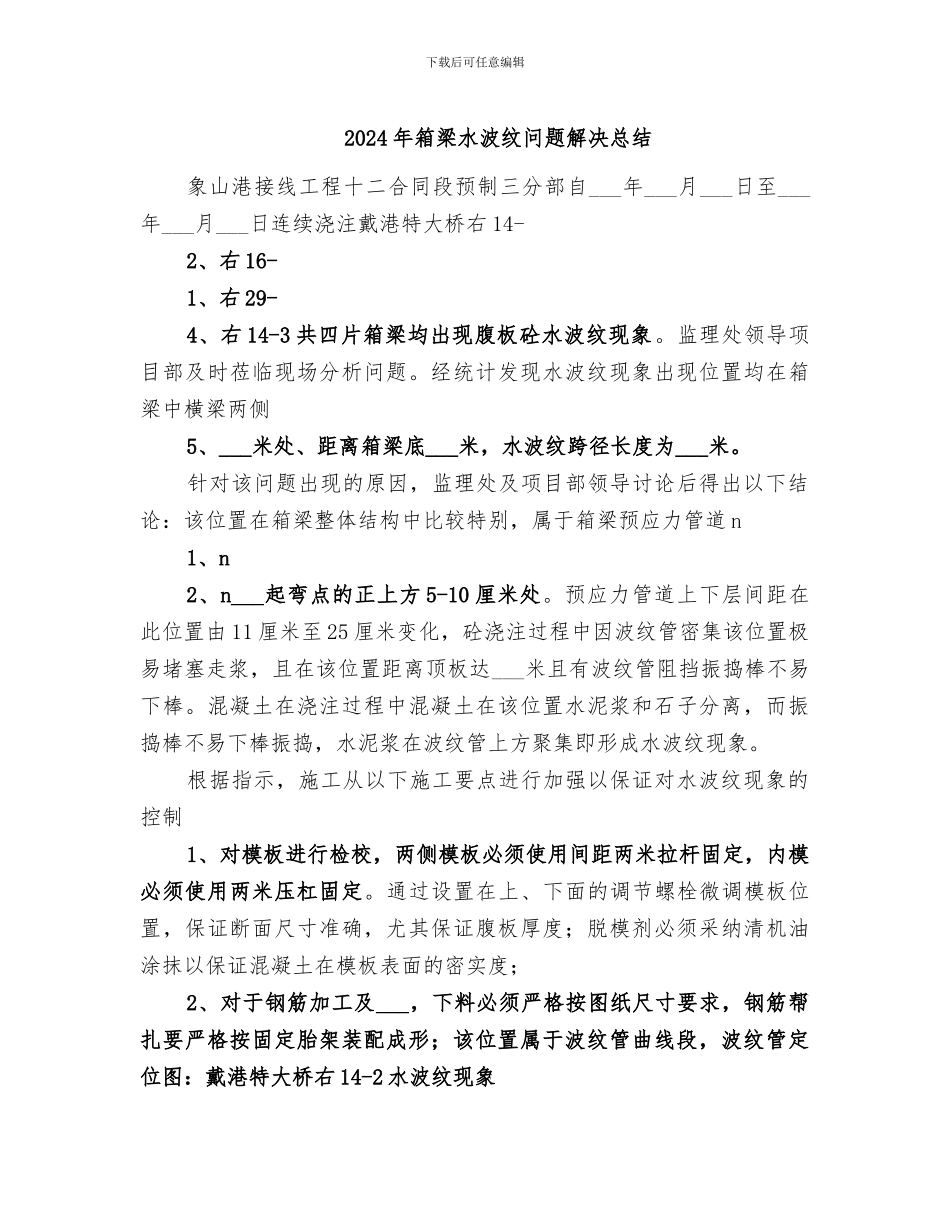

下载后可任意编辑2024 年箱梁水波纹问题解决总结象山港接线工程十二合同段预制三分部自___年___月___日至___年___月___日连续浇注戴港特大桥右 14-2、右 16-1、右 29-4、右 14-3 共四片箱梁均出现腹板砼水波纹现象。监理处领导项目部及时莅临现场分析问题。经统计发现水波纹现象出现位置均在箱梁中横梁两侧5、___米处、距离箱梁底___米，水波纹跨径长度为___米。针对该问题出现的原因，监理处及项目部领导讨论后得出以下结论：该位置在箱梁整体结构中比较特别，属于箱梁预应力管道 n1、n2、n___起弯点的正上方 5-10 厘米处。预应力管道上下层间距在此位置由 11 厘米至 25 厘米变化，砼浇注过程中因波纹管密集该位置极易堵塞走浆，且在该位置距离顶板达___米且有波纹管阻挡振捣棒不易下棒。混凝土在浇注过程中混凝土在该位置水泥浆和石子分离，而振捣棒不易下棒振捣，水泥浆在波纹管上方聚集即形成水波纹现象。根据指示，施工从以下施工要点进行加强以保证对水波纹现象的控制1、对模板进行检校，两侧模板必须使用间距两米拉杆固定，内模必须使用两米压杠固定。通过设置在上、下面的调节螺栓微调模板位置，保证断面尺寸准确，尤其保证腹板厚度；脱模剂必须采纳清机油涂抹以保证混凝土在模板表面的密实度；2、对于钢筋加工及___，下料必须严格按图纸尺寸要求，钢筋帮扎要严格按固定胎架装配成形；该位置属于波纹管曲线段，波纹管定位图：戴港特大桥右 14-2 水波纹现象下载后可任意编辑筋应成按“#”字形焊接间距不得大于 50 厘米，确保波纹管在该位置平顺且在混凝土浇注期间不发生横向和纵向的位移；保护层垫块每平方米数量不得少于___个按梅花形布置。在入芯模前对保护层垫块进行复检，对于掉落的垫块重新绑扎，从而保证箱梁侧面保护层厚度为 4 厘米利于混凝土的下料和振捣；3、对于混凝土浇注应注意事项：（1）、混凝土罐送必须连续。混凝土进场入模前，必须检查坍落度和干硬性，严格控制水灰比，不得随意增加用水量。坍落度控制在 17.5-18.5 厘米之间。混凝土质量出现问题，应及时与拌和站联系；（2）、对于混凝土布料进行严格控制。浇注时从箱梁小桩号端向大桩号推动，而且箱梁两侧必须对称。浇注混凝土采纳水平分层纵向分段的连续浇注方式。分段长度___米，分层下料厚度不超过 30 厘米。下料时防止因振捣而造成的混凝土流动采纳“压头法”。分段浇注___米后在对该段实施振捣前，继续在该段混凝土的靠下段混凝土的接头处加...
