土木工程施工课程设计含横道图平面图

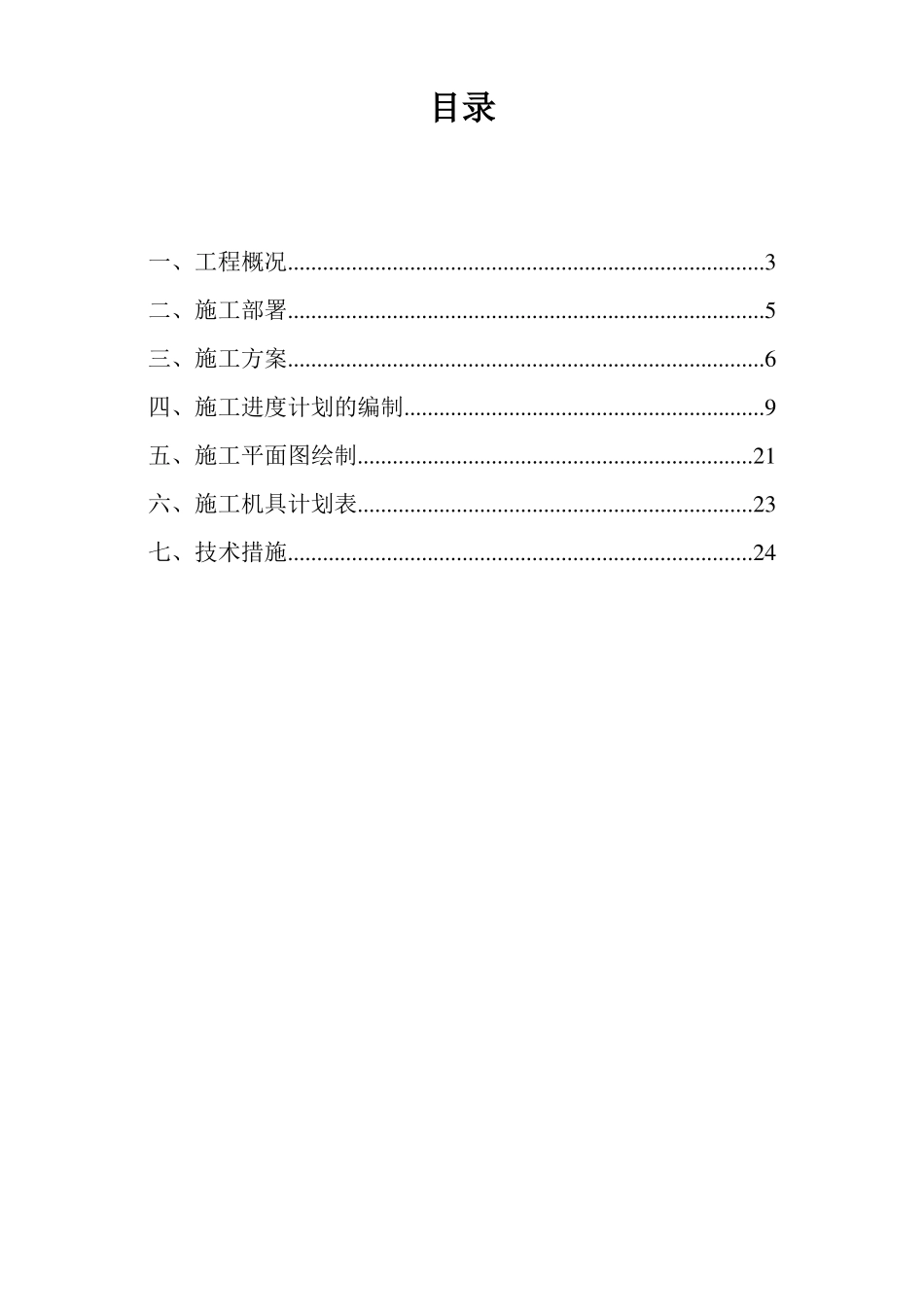

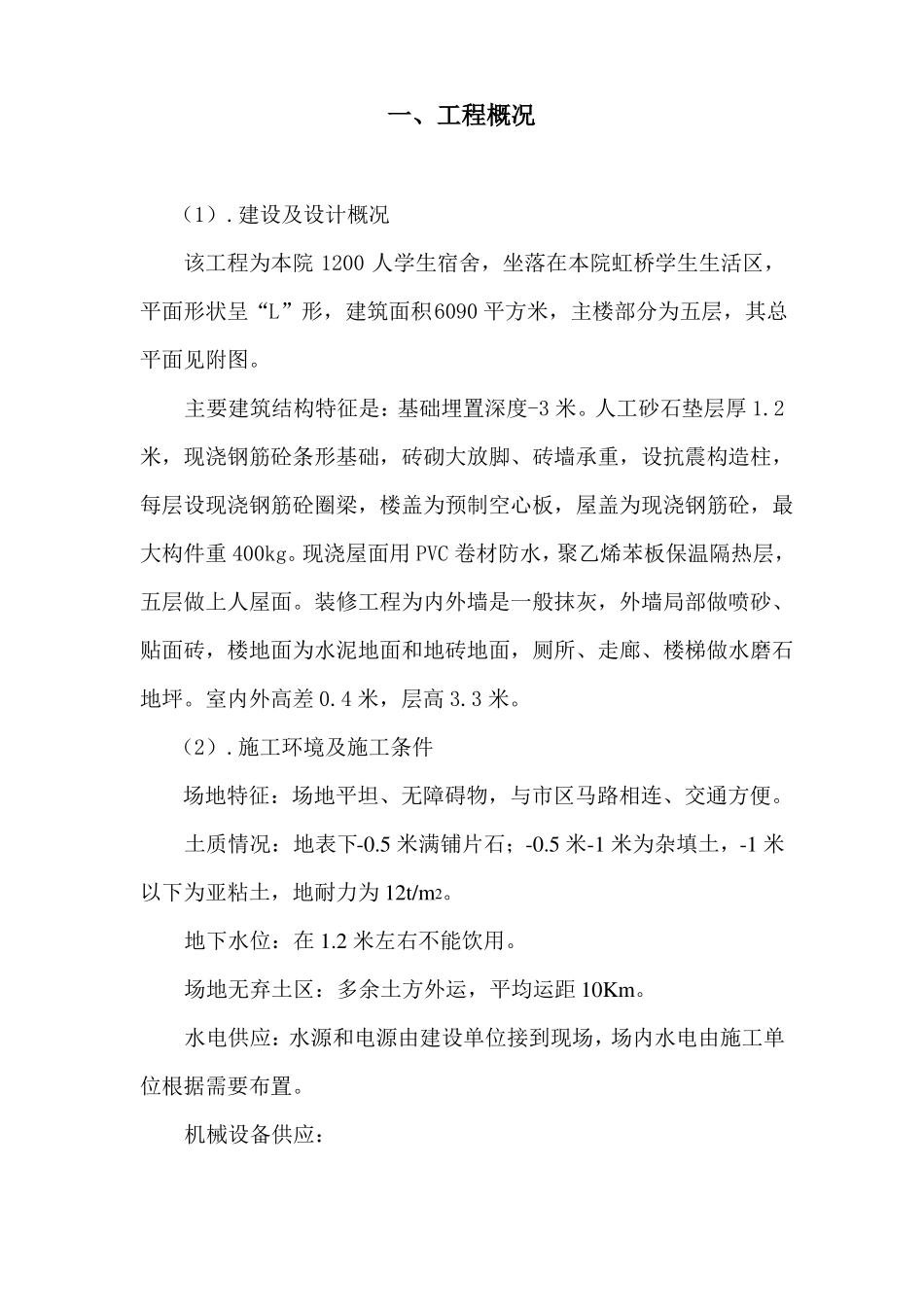

目录一、工程概况..................................................................................3二、施工部署..................................................................................5三、施工方案..................................................................................6四、施工进度计划的编制..............................................................9五、施工平面图绘制....................................................................21六、施工机具计划表....................................................................23七、技术措施................................................................................24一、工程概况（1）.建设及设计概况该工程为本院 1200 人学生宿舍，坐落在本院虹桥学生生活区，平面形状呈“L”形，建筑面积6090 平方米，主楼部分为五层，其总平面见附图。主要建筑结构特征是：基础埋置深度-3 米。人工砂石垫层厚 1.2米，现浇钢筋砼条形基础，砖砌大放脚、砖墙承重，设抗震构造柱，每层设现浇钢筋砼圈梁，楼盖为预制空心板，屋盖为现浇钢筋砼，最大构件重 400kg。现浇屋面用 PVC 卷材防水，聚乙烯苯板保温隔热层，五层做上人屋面。装修工程为内外墙是一般抹灰，外墙局部做喷砂、贴面砖，楼地面为水泥地面和地砖地面，厕所、走廊、楼梯做水磨石地坪。室内外高差 0.4 米，层高 3.3 米。（2）.施工环境及施工条件场地特征：场地平坦、无障碍物，与市区马路相连、交通方便。土质情况：地表下-0.5 米满铺片石；-0.5 米-1 米为杂填土，-1 米以下为亚粘土，地耐力为 12t/m2。地下水位：在 1.2 米左右不能饮用。场地无弃土区：多余土方外运，平均运距 10Km。水电供应：水源和电源由建设单位接到现场，场内水电由施工单位根据需要布置。机械设备供应：1、反铲土机：W1-50 斗容量 0.5m3，最大挖土半径为 9.25 米，最大挖土深度：45°时为 5.5 米，30°时为 4 米，最大卸载高度 5.2米，最大卸载半径 8.1 米。2、自卸汽车：载重量 4 吨。3、塔式起重机：四川产QTZ60，额定起重力矩 600KN.m，最大幅度 42m，最大吊钩高度 43m，起升速度 26m/min，起重量 1.43-6t。4、井架（带拔杆）：起重量 1 吨。5、混凝土搅拌机：自落式 400 公升。6、砂浆拌和机：200 公升。7、机动翻斗车：载重量 1 吨。8、其他常用...
