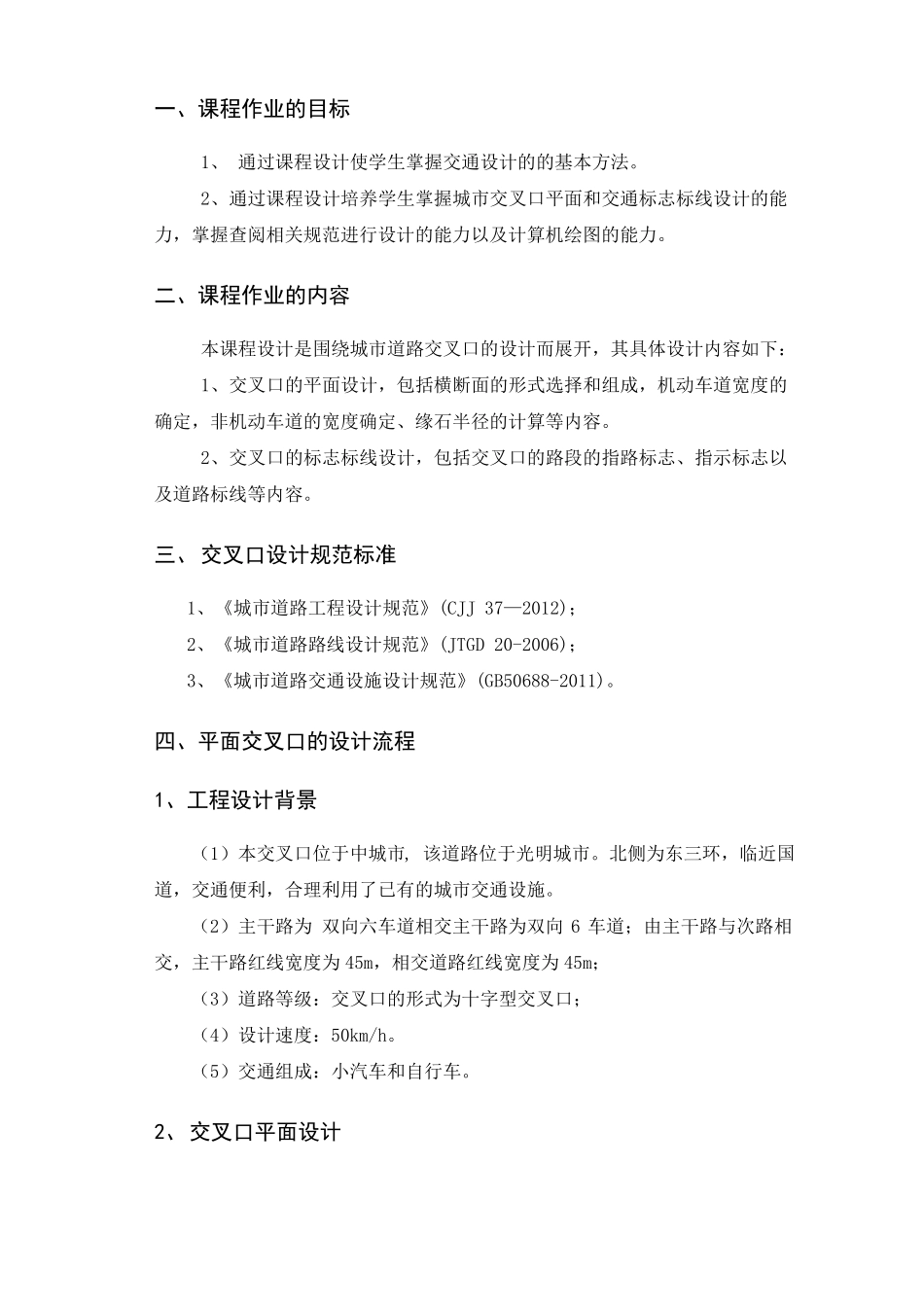

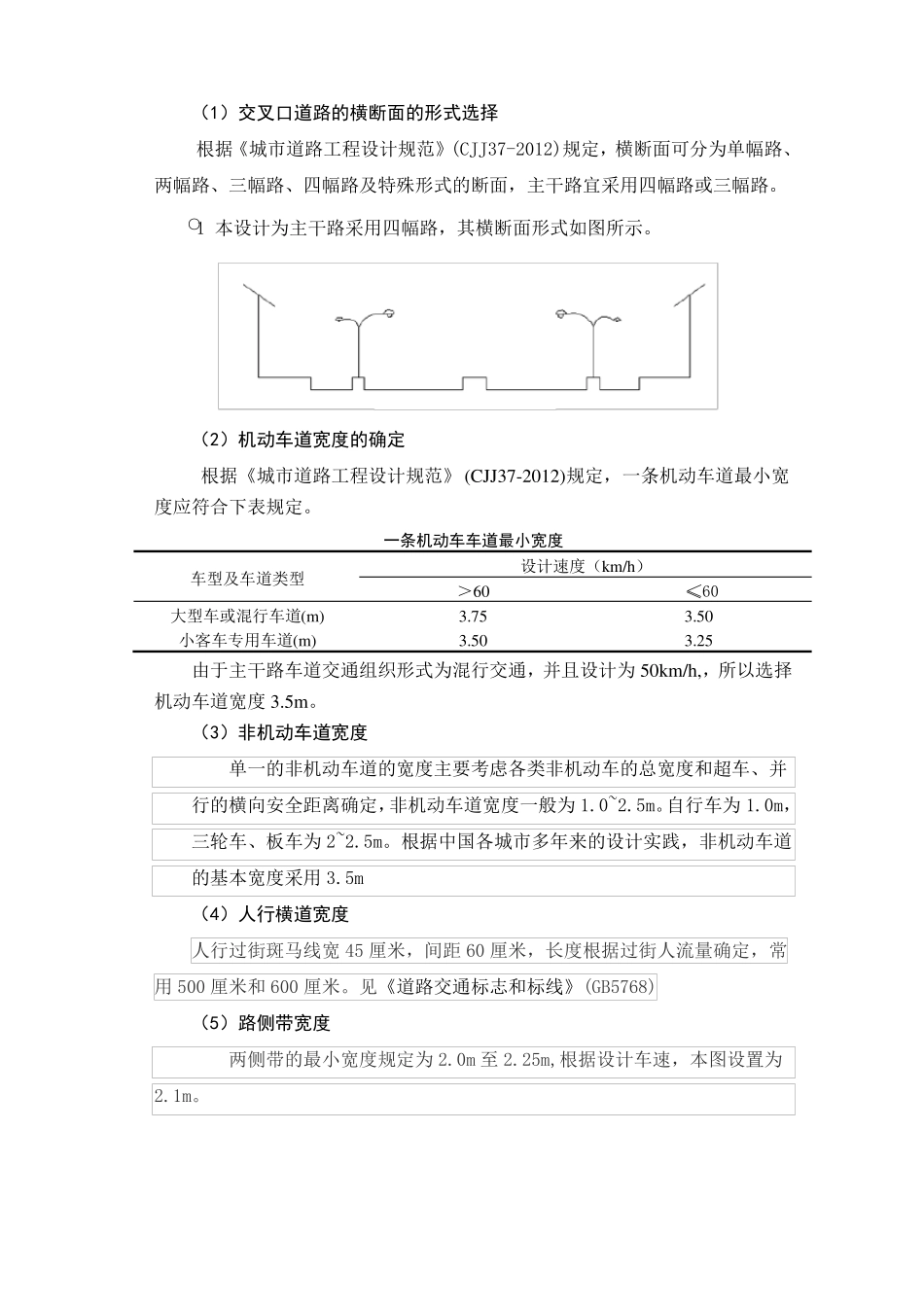

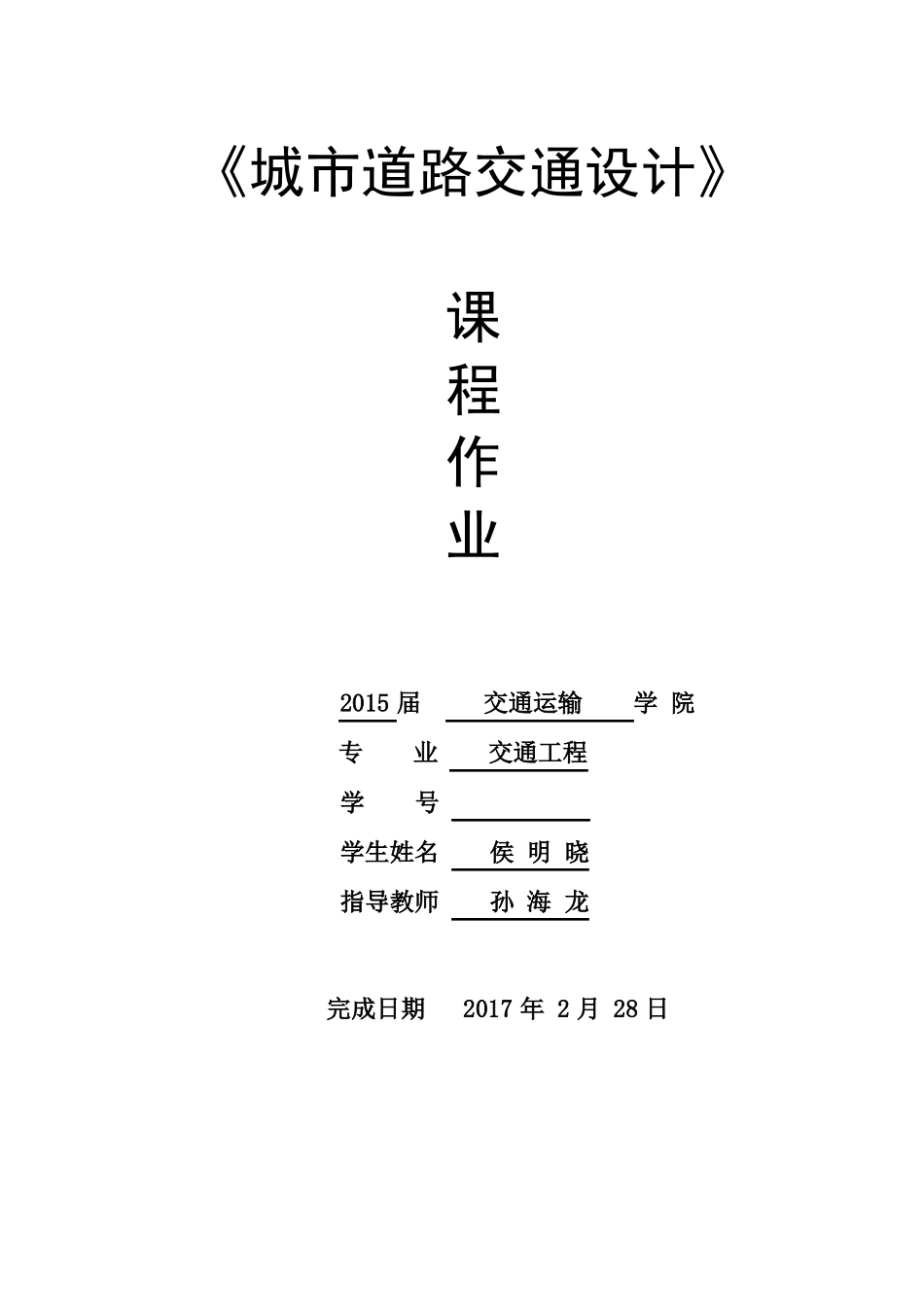

《城市道路交通设计》课程作业2015 届交通运输学 院专业交通工程学号 学生姓名侯 明 晓指导教师孙 海 龙完成日期 2017 年 2 月 28 日一、课程作业的目标1、 通过课程设计使学生掌握交通设计的的基本方法。2、通过课程设计培养学生掌握城市交叉口平面和交通标志标线设计的能力,掌握查阅相关规范进行设计的能力以及计算机绘图的能力。二、课程作业的内容本课程设计是围绕城市道路交叉口的设计而展开,其具体设计内容如下:1、交叉口的平面设计,包括横断面的形式选择和组成,机动车道宽度的确定,非机动车道的宽度确定、缘石半径的计算等内容。2、交叉口的标志标线设计,包括交叉口的路段的指路标志、指示标志以及道路标线等内容。三、交叉口设计规范标准1、《城市道路工程设计规范》(CJJ 37—2012);2、《城市道路路线设计规范》(JTGD 20-2006);3、《城市道路交通设施设计规范》(GB50688-2011)。四、平面交叉口的设计流程1、工程设计背景(1)本交叉口位于中城市, 该道路位于光明城市。北侧为东三环,临近国道,交通便利,合理利用了已有的城市交通设施。(2)主干路为 双向六车道相交主干路为双向 6 车道;由主干路与次路相交,主干路红线宽度为 45m,相交道路红线宽度为 45m;(3)道路等级:交叉口的形式为十字型交叉口;(4)设计速度:50km/h。(5)交通组成:小汽车和自行车。2、交叉口平面设计(1)交叉口道路的横断面的形式选择根据《城市道路工程设计规范》(CJJ37-2012)规定,横断面可分为单幅路、两幅路、三幅路、四幅路及特殊形式的断面,主干路宜采用四幅路或三幅路。1 本设计为主干路采用四幅路,其横断面形式如图所示。○(2)机动车道宽度的确定根据《城市道路工程设计规范》 (CJJ37-2012)规定,一条机动车道最小宽度应符合下表规定。一条机动车车道最小宽度车型及车道类型大型车或混行车道(m)小客车专用车道(m)设计速度(km/h)>603.753.50≤603.503.25由于主干路车道交通组织形式为混行交通,并且设计为 50km/h,,所以选择机动车道宽度 3.5m。(3)非机动车道宽度单一的非机动车道的宽度主要考虑各类非机动车的总宽度和超车、并行的横向安全距离确定,非机动车道宽度一般为 1.0~2.5m。自行车为 1.0m,三轮车、板车为 2~2.5m。根据中国各城市多年来的设计实践,非机动车道的基本宽度采用 3.5m(4)人行横道宽度人行过街斑马线宽 45 厘米,间距 60 厘米,长度根据过街人流量确定,常用 500 ...
