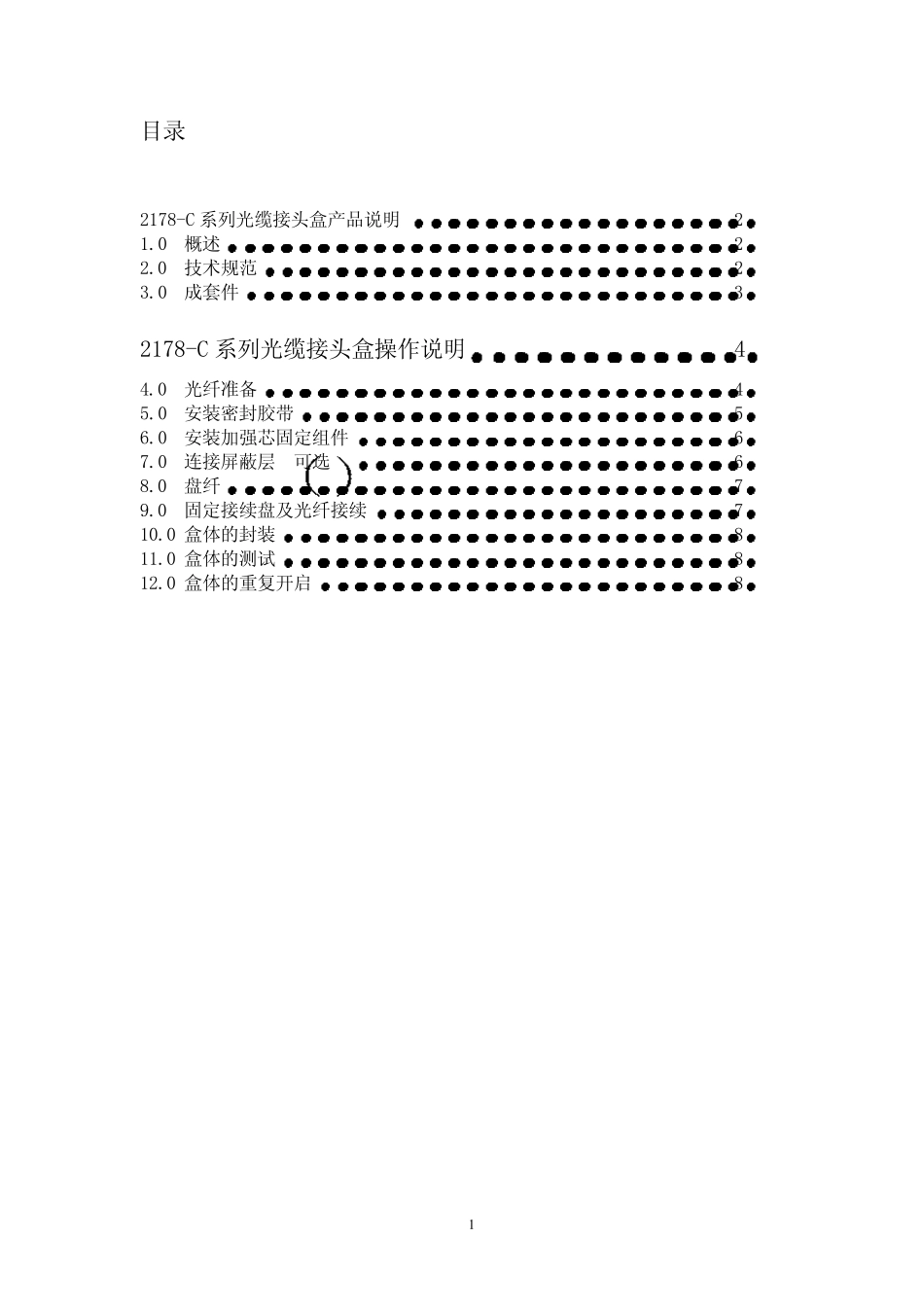

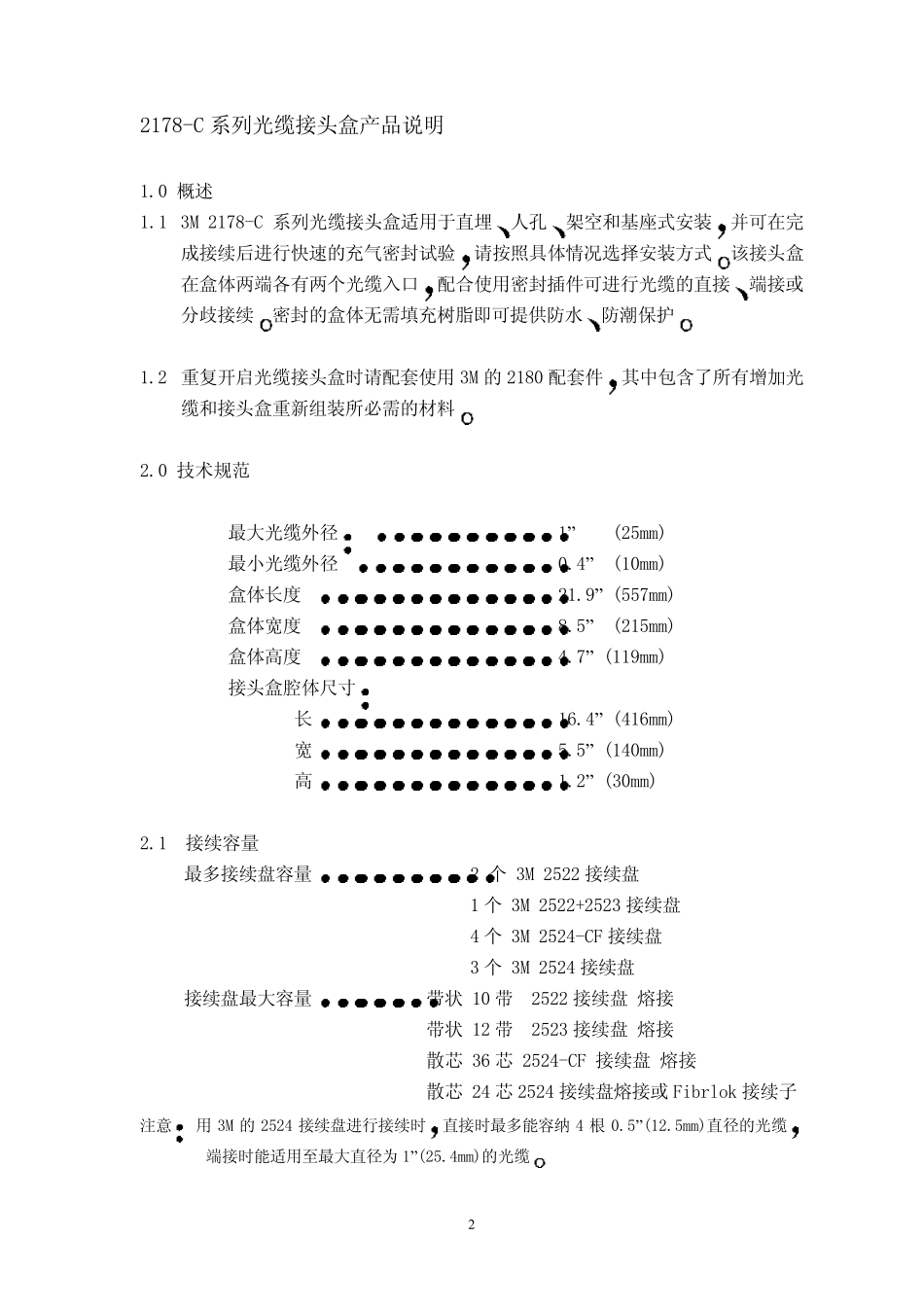

32178-C 系列光缆接头盒使用说明1目录2178-C 系列光缆接头盒产品说明21.0 概述22.0 技术规范23.0 成套件32178-C 系列光缆接头盒操作说明44.0 光纤准备45.0 安装密封胶带56.0 安装加强芯固定组件67.0 连接屏蔽层可选68.0 盘纤79.0 固定接续盘及光纤接续710.0 盒体的封装811.0 盒体的测试812.0 盒体的重复开启822178-C 系列光缆接头盒产品说明1.0 概述1.1 3M 2178-C 系列光缆接头盒适用于直埋人孔架空和基座式安装并可在完成接续后进行快速的充气密封试验请按照具体情况选择安装方式该接头盒在盒体两端各有两个光缆入口配合使用密封插件可进行光缆的直接端接或分歧接续密封的盒体无需填充树脂即可提供防水防潮保护1.2 重复开启光缆接头盒时请配套使用3M 的2180 配套件其中包含了所有增加光缆和接头盒重新组装所必需的材料2.0 技术规范最大光缆外径1” (25mm)最小光缆外径0.4” (10mm)盒体长度21.9” (557mm)盒体宽度8.5” (215mm)盒体高度4.7” (119mm)接头盒腔体尺寸长16.4” (416mm)宽5.5” (140mm)高1.2” (30mm)2.1 接续容量最多接续盘容量2 个 3M 2522 接续盘1 个 3M 2522+2523 接续盘4 个 3M 2524-CF 接续盘3 个 3M 2524 接续盘接续盘最大容量带状 10 带 2522 接续盘 熔接带状 12 带 2523 接续盘 熔接散芯 36 芯 2524-CF 接续盘 熔接散芯 24 芯 2524 接续盘熔接或 Fibrlok 接续子注意 用3M 的2524 接续盘进行接续时直接时最多能容纳 4 根 0.5”(12.5mm)直径的光缆端接时能适用至最大直径为 1”(25.4mm)的光缆330 成套件3.1 3M 2178-C 系列配套件注 未含打磨砂纸光缆清洁材料和屏蔽连接带3.2 3M 2180 配套件3.3 所需工具λ 1/2”(12.7mm)六角套筒扳手λ 断线钳λ 一字十字旋凿λ 活动扳手λ 定力矩扳手λ 卷尺λ 电工剪刀42178-C 系列光缆接头盒操作说明注意1 如采用壁挂式请配合使用3M 2198 壁挂式安装架在光缆准备前将安装架装在接头盒底座上如图所示注意2良好的密封取决于是否严格按照操作说明的步骤及使用规定的密封材料操作不当会引起渗漏或盒体的损坏为确保密封完好请保持密封处的清洁不沾染油脂请不要使用已经使用过的或其它任何未被推荐的密封材料这些都可能引起密封性能的下降40 光纤准备注意去除光缆外皮时不要切断扭结或损伤内护套如发生意外可切除后面的光缆外皮以保证足以检修和维护4.1 撕去两片尼龙搭扣背面的保护纸纵向贴...
