330kV电流互感器、电压互感器安装作业指导书

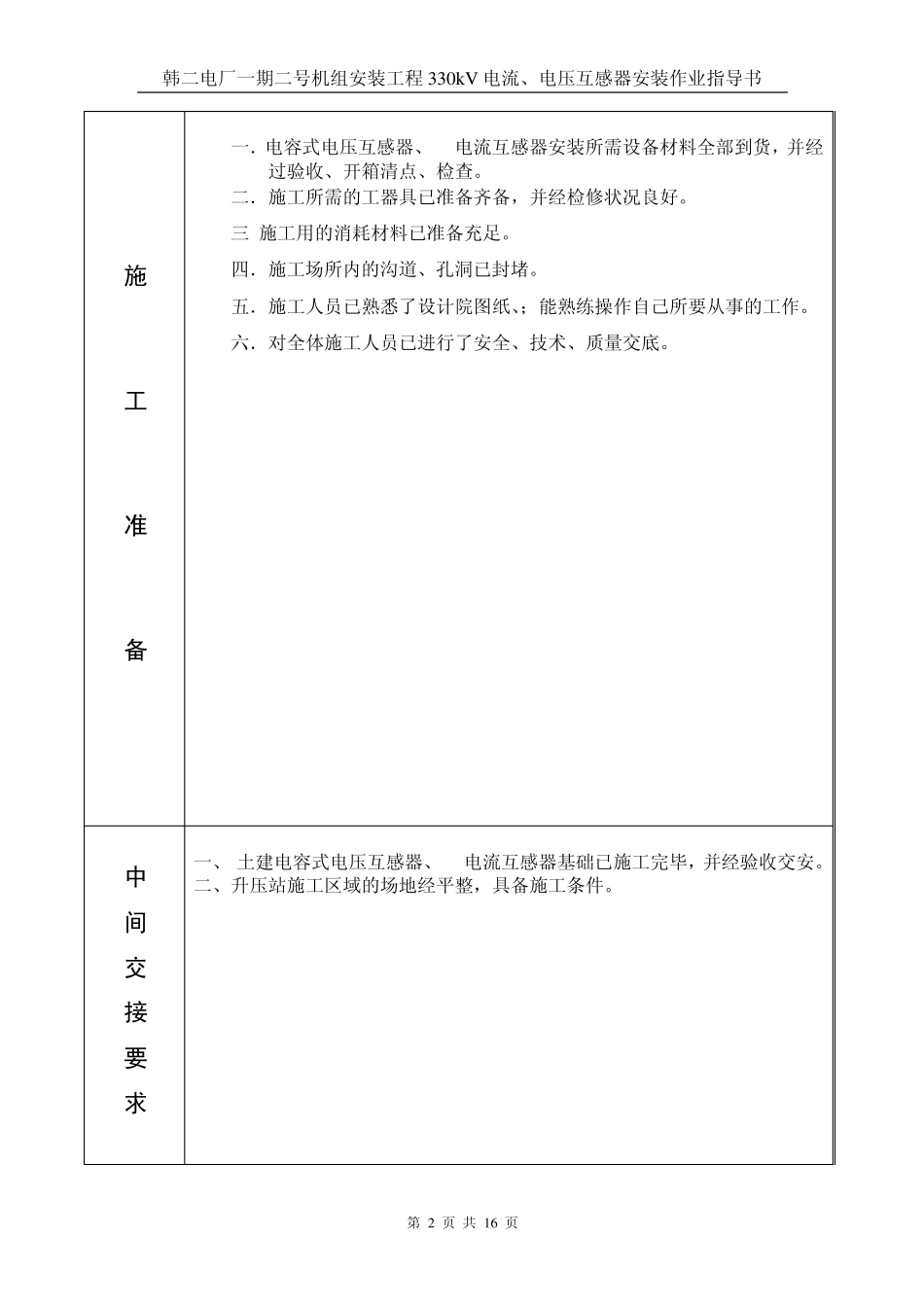

韩二电厂一期二号机组安装工程330kV 电流、电压互感器安装作业指导书 第 1 页 共 16 页 工程名称 韩二工程B标段 单位工程 330kV配电装置安装 分部工程 分项工程 电流、电压互感器安装 工程编号 开工时间 施工内容及工程量 一、 工作内容： 韩城第二发电厂一期工程330kV屋外配电装置中所有电流互感器、电压互感器的安装工作。 二、 工作量： 1． LVQB-330W2 SF6电流互感器36台。 2． TYD3330 /31.0/31.0/0.1 kV 母线型 电容式电压互感器 15组。 3． TYD3330 /31.0/31.0/0.1 kV 线路型 电容式电压互感器 12组。 施工依据 一、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》第三章（GBJ148-90） 二、《电气装置安装工程质量检验及评定规程》 第3部分：电力变压器、油浸电抗器、互感器施工质量检验（DL/T5161.3-2002） 三、《电力建设安全工作规程》第一部分：火电发电厂（DL5009·1-92） 四、西北电力设计院陕西韩城第二发电厂工程电气施工图纸 F1081S-D0201《330kV屋外配电装置》 五、西安中新电力设备制造有限公司 SF6电流互感器技术资料 六、《韩二工程B标段工程电气专业组织设计》 韩二电厂一期二号机组安装工程330kV 电流、电压互感器安装作业指导书 第 2 页 共 16 页 施工准备 一．电容式电压互感器、SF6电流互感器安装所需设备材料全部到货，并经过验收、开箱清点、检查。 二．施工所需的工器具已准备齐备，并经检修状况良好。 三.施工用的消耗材料已准备充足。 四．施工场所内的沟道、孔洞已封堵。 五．施工人员已熟悉了设计院图纸、；能熟练操作自己所要从事的工作。 六．对全体施工人员已进行了安全、技术、质量交底。 中间交接要求 一、 土建电容式电压互感器、SF6电流互感器基础已施工完毕，并经验收交安。 二、升压站施工区域的场地经平整，具备施工条件。 韩二电厂一期二号机组安装工程330kV 电流、电压互感器安装作业指导书 第 3 页 共 16 页 施工工序方图 土建基础检查验收 安装前检查 引线连接 吊装、就位 配合厂家调试 电容式电压互感器、SF6电流互感器竣工二级验收、移交 施工技术资料记录整理 消缺、现场清理 施工措施编制审批和安全技术交底 设备材料验收、施工场所布置 施 工 技 术 记 录 韩二电厂一期二号机组安装工程330kV 电流、电压互感器安装作业指导书 第 4 页 共 16 页 施工技术要领 1．...
