3DCS入门

3DCS入门_第1页
1/10
3DCS入门_第2页
2/10
3DCS入门_第3页
3/10

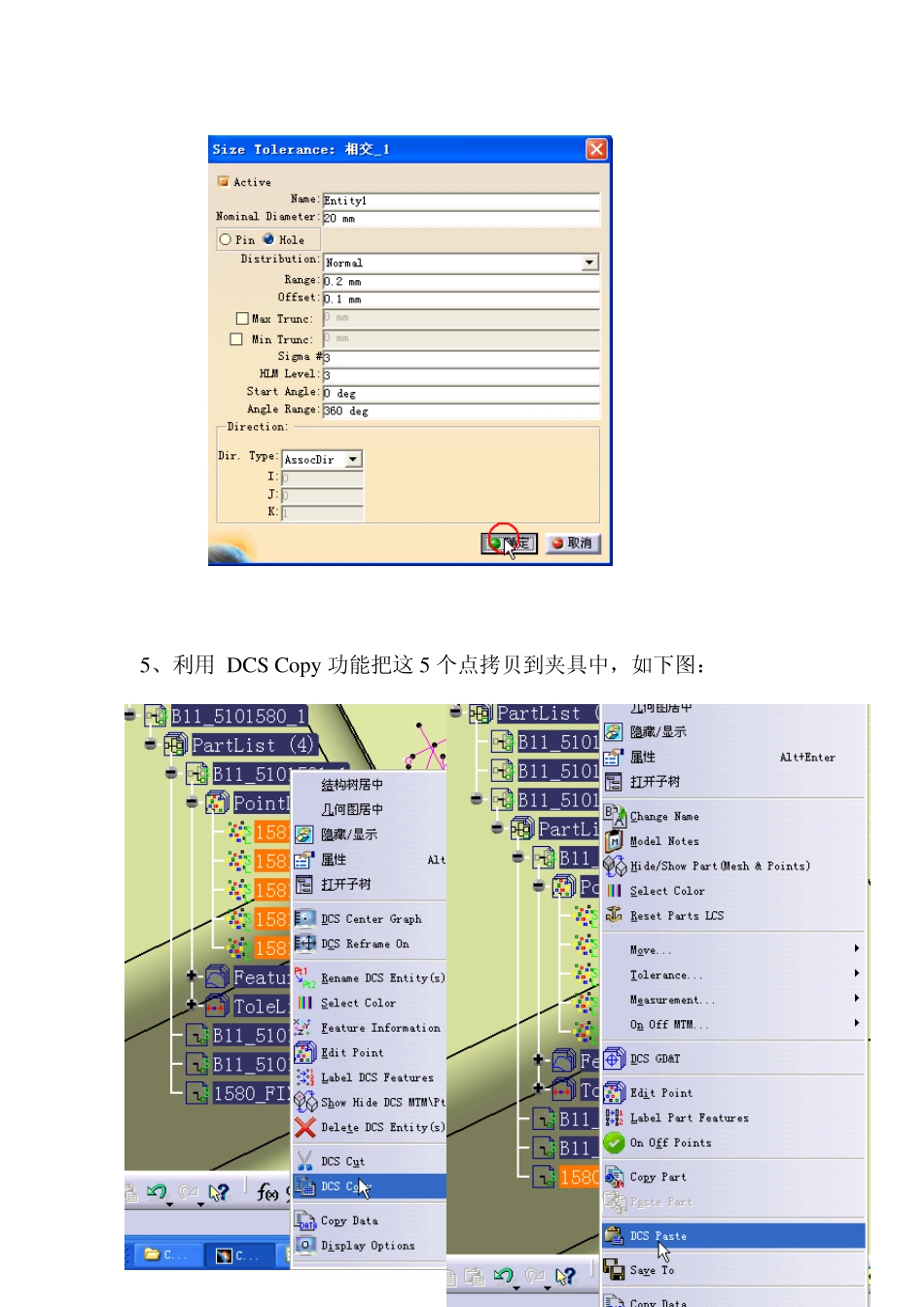

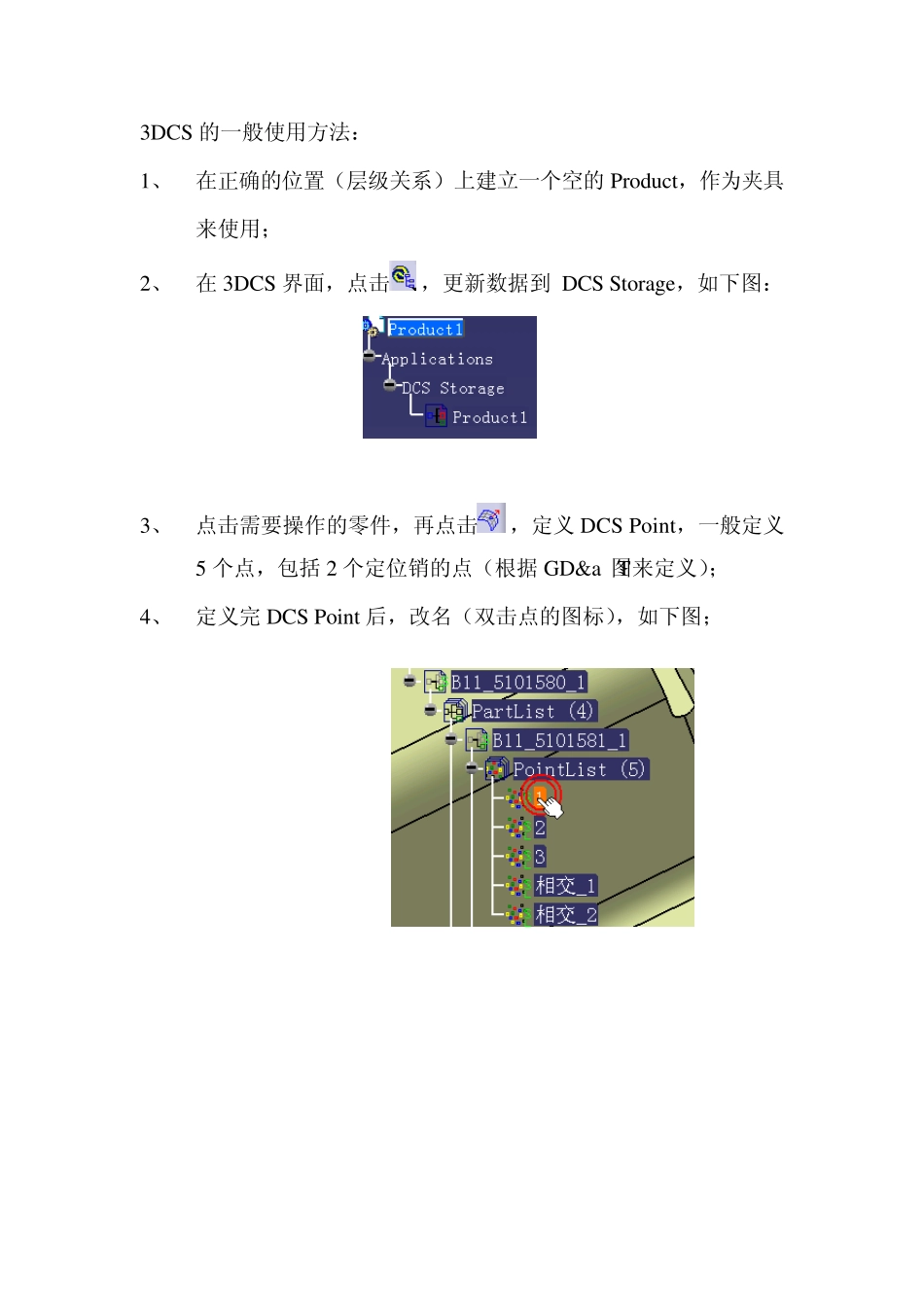

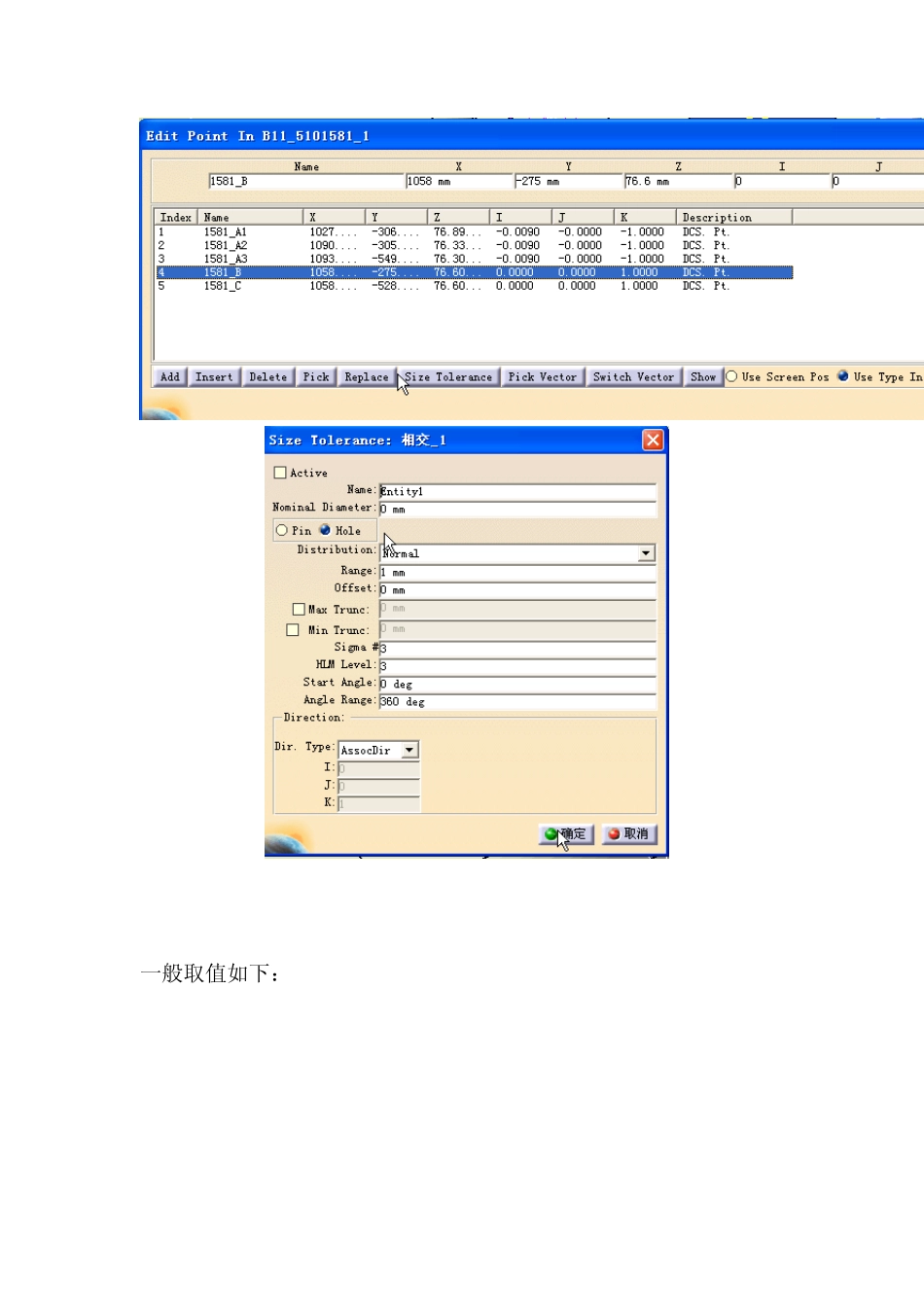

3DCS 的一般使用方法: 1、 在正确的位置(层级关系)上建立一个空的Produ ct,作为夹具来使用; 2、 在 3DCS 界面,点击,更新数据到 DCS Storage,如下图: 3、 点击需要操作的零件,再点击,定义 DCS Point,一般定义5 个点,包括 2 个定位销的点(根据 GD&T图来定义); 4、 定义完 DCS Point 后,改名(双击点的图标),如下图; 然后,点击Size Torlerance,来定义两个定位孔的直径与公差,如下图: 一般取值如下: 5、利用 DCS Copy 功能把这 5 个点拷贝到夹具中,如下图: 6 、修改两个孔的特征为销,同时修改公差值,如下图: 7 、点击图标,定义夹具的制造公差,分两步: 第一步:定义三个夹紧点支撑的公差,如下图: 第二步:定义两个定位销的公差,如下图: 8、点击图标,定义 MOVE,如下图: 选择 3-2-1 定位方式,点击 Add按键,如下图: 改名-All Objects-All Targets-Options,如下图: 9、Move 定义完成后,就可定义测量,点击图标 点击 ADD,如下图: 点击Add1,增加需要测量的点,并把 Upper Spec:及Low er Spec:的值改成需要的即可,如下图: 你也可通过更改 Direction 的内容,来测量X 方向、Y 方向的公差值。 10、点击 Bu ild 图标 11、点击 RUN 图标,即可进行计算,并能看到计算结果
