3G4G视频远程监控方案

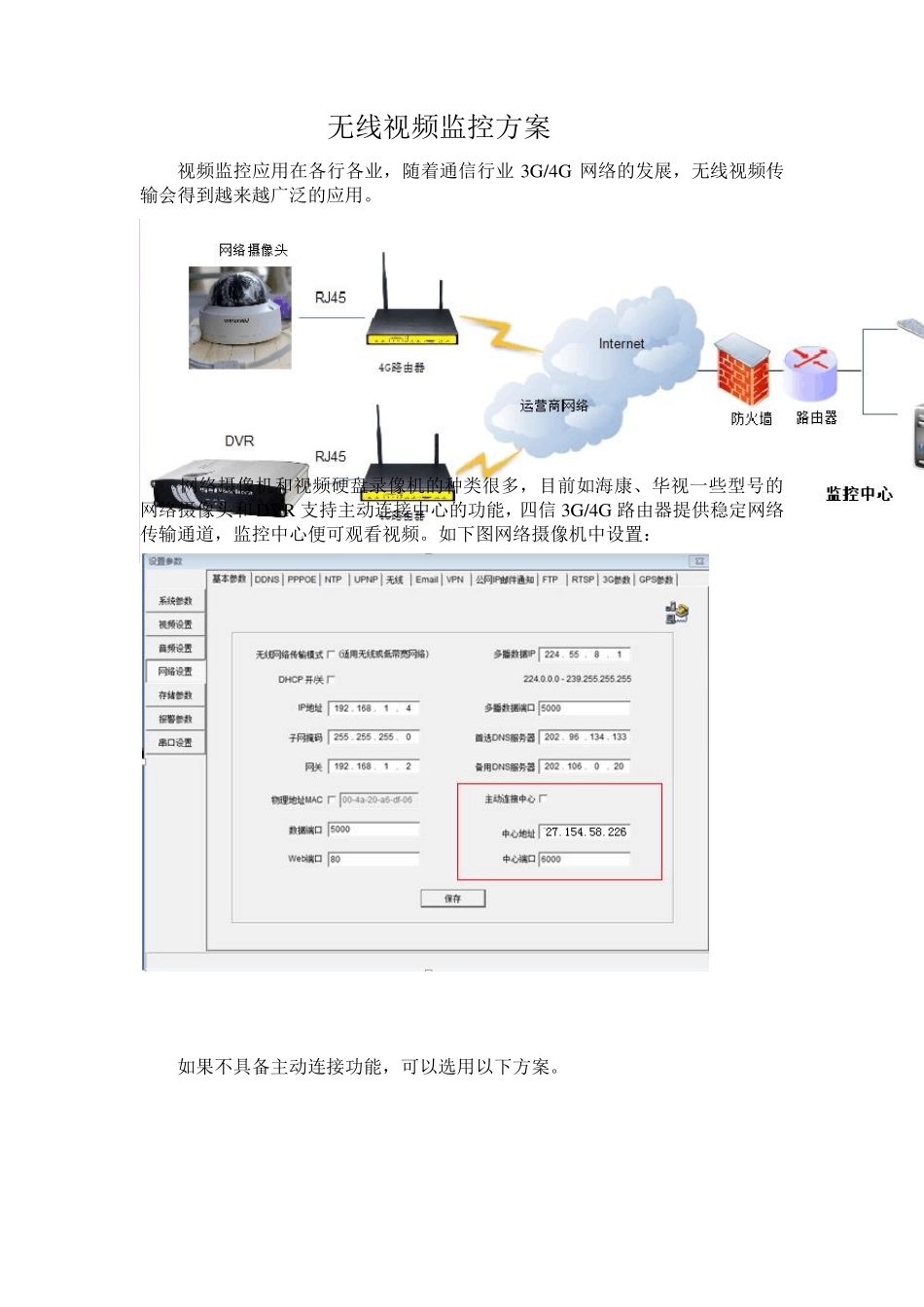

3G4G视频远程监控方案_第1页
1/10

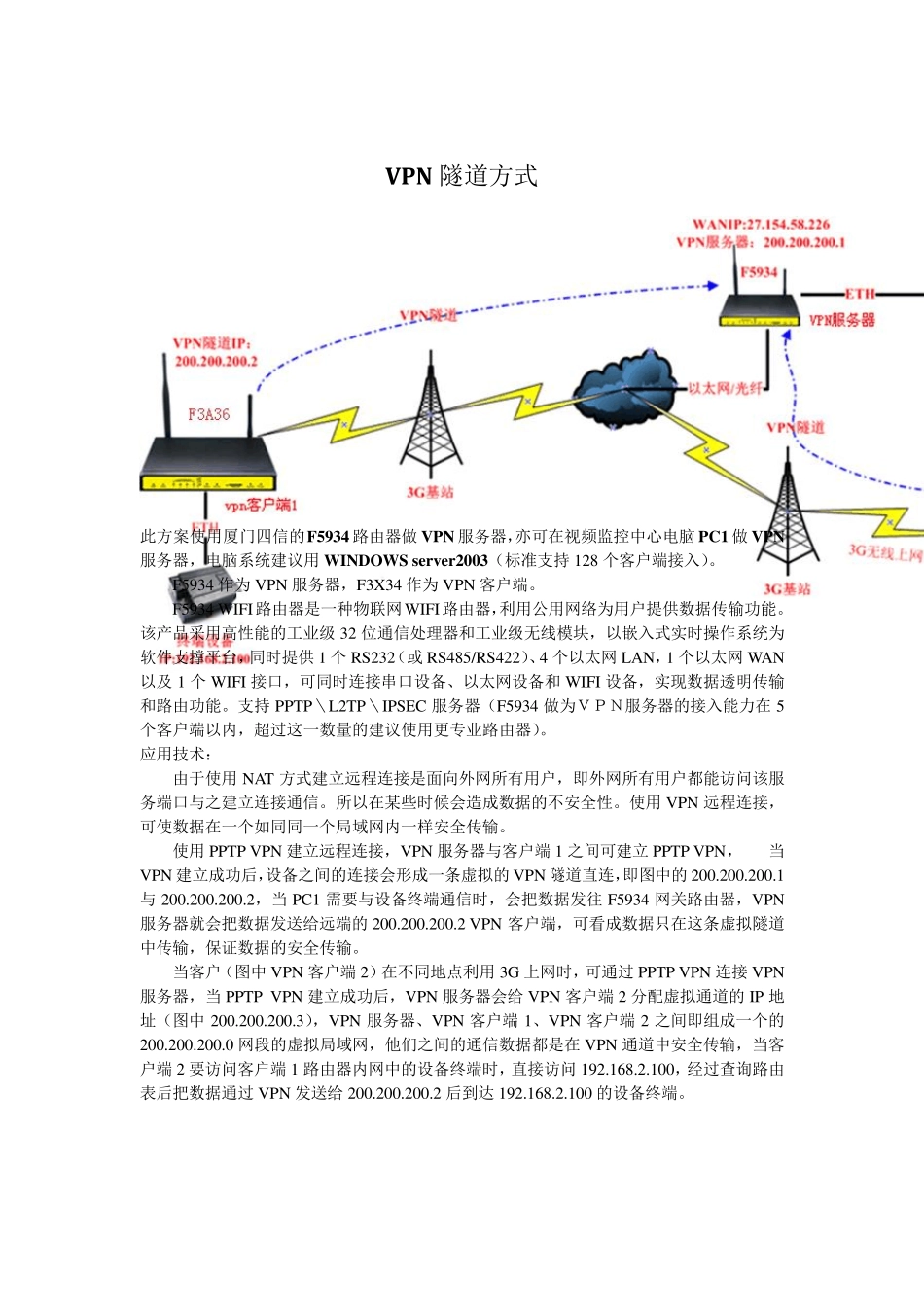

3G4G视频远程监控方案_第2页
2/10

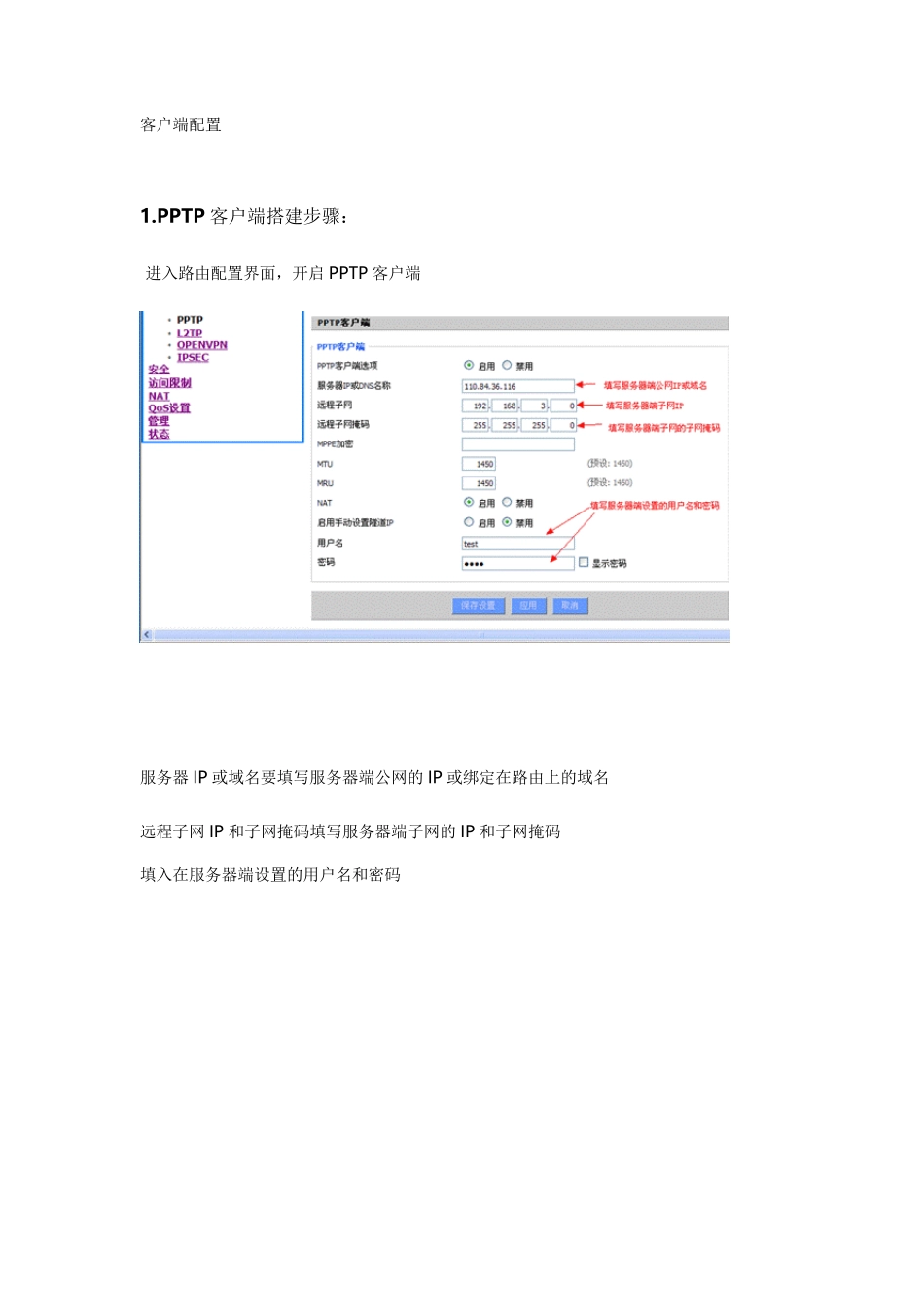

3G4G视频远程监控方案_第3页
3/10
无线视频监控方案 视频监控应用在各行各业,随着通信行业3G/4G 网络的发展,无线视频传输会得到越来越广泛的应用。 网络摄像机和视频硬盘录像机的种类很多,目前如海康、华视一些型号的网络摄像头和DVR 支持主动连接中心的功能,四信3G/4G 路由器提供稳定网络传输通道,监控中心便可观看视频。如下图网络摄像机中设置: 如果不具备主动连接功能,可以选用以下方案。 VPN 隧道方式 此方案使用厦门四信的F5934 路由器做VPN 服务器,亦可在视频监控中心电脑PC1 做VPN服务器,电脑系统建议用WINDOWS server2003(标准支持128 个客户端接入)。 F5934 作为VPN 服务器,F3X34 作为VPN 客户端。 F5934 WIFI路由器是一种物联网WIFI路由器,利用公用网络为用户提供数据传输功能。该产品采用高性能的工业级32 位通信处理器和工业级无线模块,以嵌入式实时操作系统为软件支撑平台,同时提供1 个RS232(或RS485/RS422)、4 个以太网LAN,1 个以太网WAN以及 1 个WIFI 接口,可同时连接串口设备、以太网设备和WIFI 设备,实现数据透明传输和路由功能。支持PPTP\L2TP\IPSEC 服务器(F5934 做为VPN服务器的接入能力在5个客户端以内,超过这一数量的建议使用更专业路由器)。 应用技术: 由于使用NAT 方式建立远程连接是面向外网所有用户,即外网所有用户都能访问该服务端口与之建立连接通信。所以在某些时候会造成数据的不安全性。使用VPN 远程连接,可使数据在一个如同同一个局域网内一样安全传输。 使用PPTP VPN 建立远程连接,VPN 服务器与客户端1 之间可建立 PPTP VPN ,当VPN 建立成功后,设备之间的连接会形成一条虚拟的VPN 隧道直连,即图中的200.200.200.1与 200.200.200.2,当 PC1 需要与设备终端通信时,会把数据发往 F5934 网关路由器,VPN服务器就会把数据发送给远端的200.200.200.2 VPN 客户端,可看成数据只在这条虚拟隧道中传输,保证数据的安全传输。 当客户(图中VPN 客户端2)在不同地点利用3G 上网时,可通过 PPTP VPN 连接VPN服务器,当 PPTP VPN 建立成功后,VPN 服务器会给 VPN 客户端2 分配虚拟通道的IP 地址(图中200.200.200.3),VPN 服务器、VPN 客户端1、VPN 客户端2 之间即组成一个的200.200.200.0 网段的虚拟局域网,他们之间的通信数据都是在VPN 通道中安全传输,当客户端2 要访问客户端1 路由器内网中的设备终端时,直接访问 192.168.2.100,经...
