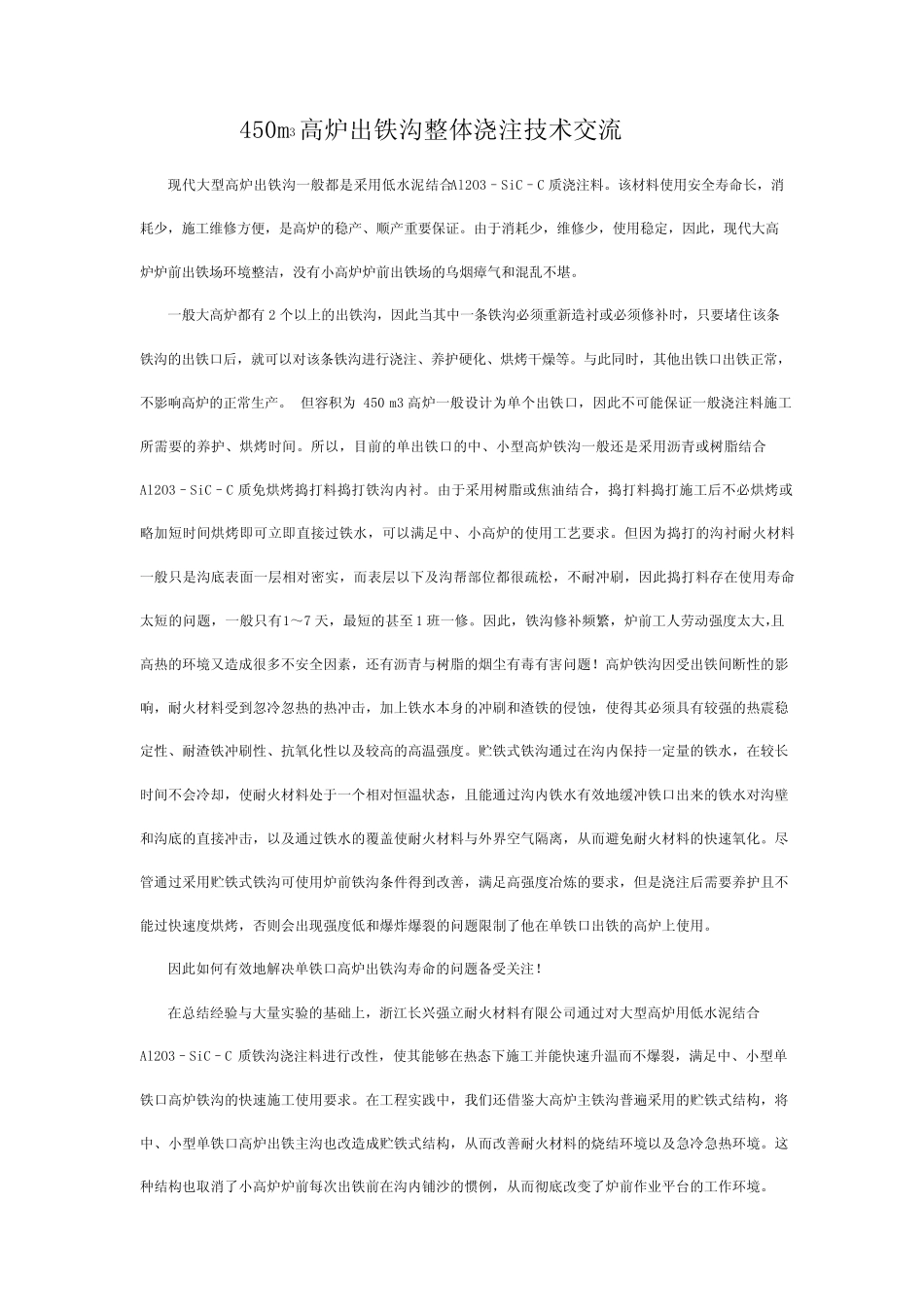

450m3高炉出铁沟整体浇注技术交流现代大型高炉出铁沟一般都是采用低水泥结合Al2O3–SiC–C 质浇注料。该材料使用安全寿命长，消耗少，施工维修方便，是高炉的稳产、顺产重要保证。由于消耗少，维修少，使用稳定，因此，现代大高炉炉前出铁场环境整洁，没有小高炉炉前出铁场的乌烟瘴气和混乱不堪。一般大高炉都有 2 个以上的出铁沟，因此当其中一条铁沟必须重新造衬或必须修补时，只要堵住该条铁沟的出铁口后，就可以对该条铁沟进行浇注、养护硬化、烘烤干燥等。与此同时，其他出铁口出铁正常，不影响高炉的正常生产。但容积为 450 m3 高炉一般设计为单个出铁口，因此不可能保证一般浇注料施工所需要的养护、烘烤时间。所以，目前的单出铁口的中、小型高炉铁沟一般还是采用沥青或树脂结合Al2O3–SiC–C 质免烘烤捣打料捣打铁沟内衬。由于采用树脂或焦油结合，捣打料捣打施工后不必烘烤或略加短时间烘烤即可立即直接过铁水，可以满足中、小高炉的使用工艺要求。但因为捣打的沟衬耐火材料一般只是沟底表面一层相对密实，而表层以下及沟帮部位都很疏松，不耐冲刷，因此捣打料存在使用寿命太短的问题，一般只有1～7 天，最短的甚至 1 班一修。因此，铁沟修补频繁，炉前工人劳动强度太大，且高热的环境又造成很多不安全因素，还有沥青与树脂的烟尘有毒有害问题！高炉铁沟因受出铁间断性的影响，耐火材料受到忽冷忽热的热冲击，加上铁水本身的冲刷和渣铁的侵蚀，使得其必须具有较强的热震稳定性、耐渣铁冲刷性、抗氧化性以及较高的高温强度。贮铁式铁沟通过在沟内保持一定量的铁水，在较长时间不会冷却，使耐火材料处于一个相对恒温状态，且能通过沟内铁水有效地缓冲铁口出来的铁水对沟壁和沟底的直接冲击，以及通过铁水的覆盖使耐火材料与外界空气隔离，从而避免耐火材料的快速氧化。尽管通过采用贮铁式铁沟可使用炉前铁沟条件得到改善，满足高强度冶炼的要求，但是浇注后需要养护且不能过快速度烘烤，否则会出现强度低和爆炸爆裂的问题限制了他在单铁口出铁的高炉上使用。因此如何有效地解决单铁口高炉出铁沟寿命的问题备受关注！在总结经验与大量实验的基础上，浙江长兴强立耐火材料有限公司通过对大型高炉用低水泥结合Al2O3–SiC–C 质铁沟浇注料进行改性，使其能够在热态下施工并能快速升温而不爆裂，满足中、小型单铁口高炉铁沟的快速施工使用要求。在工程实践中，我们还借鉴大高炉主铁沟普遍采用的贮铁式结构，将中、小型单铁口高炉出铁...
