45度外圆车刀

45度外圆车刀_第1页
1/16
45度外圆车刀_第2页
2/16
45度外圆车刀_第3页
3/16

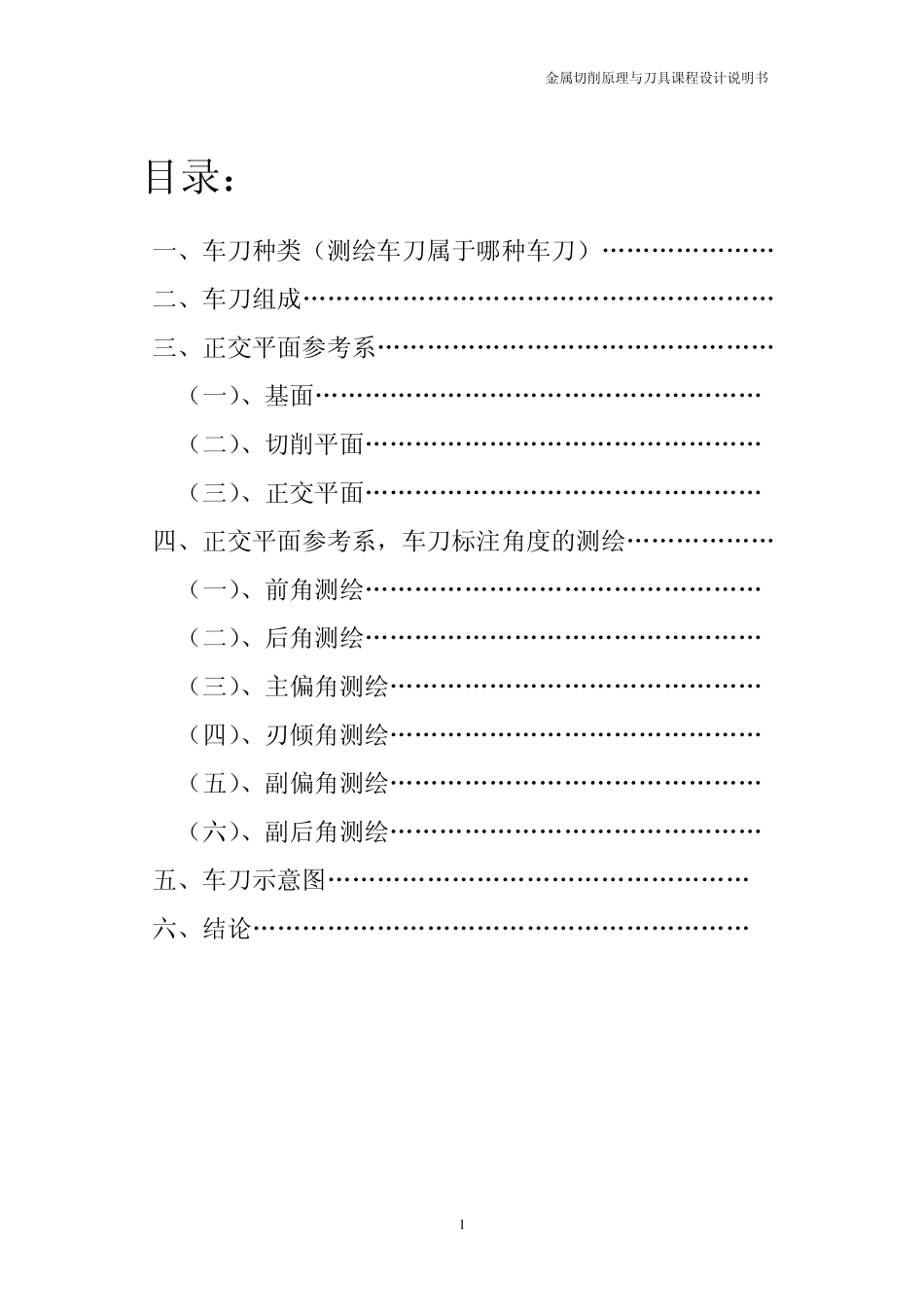

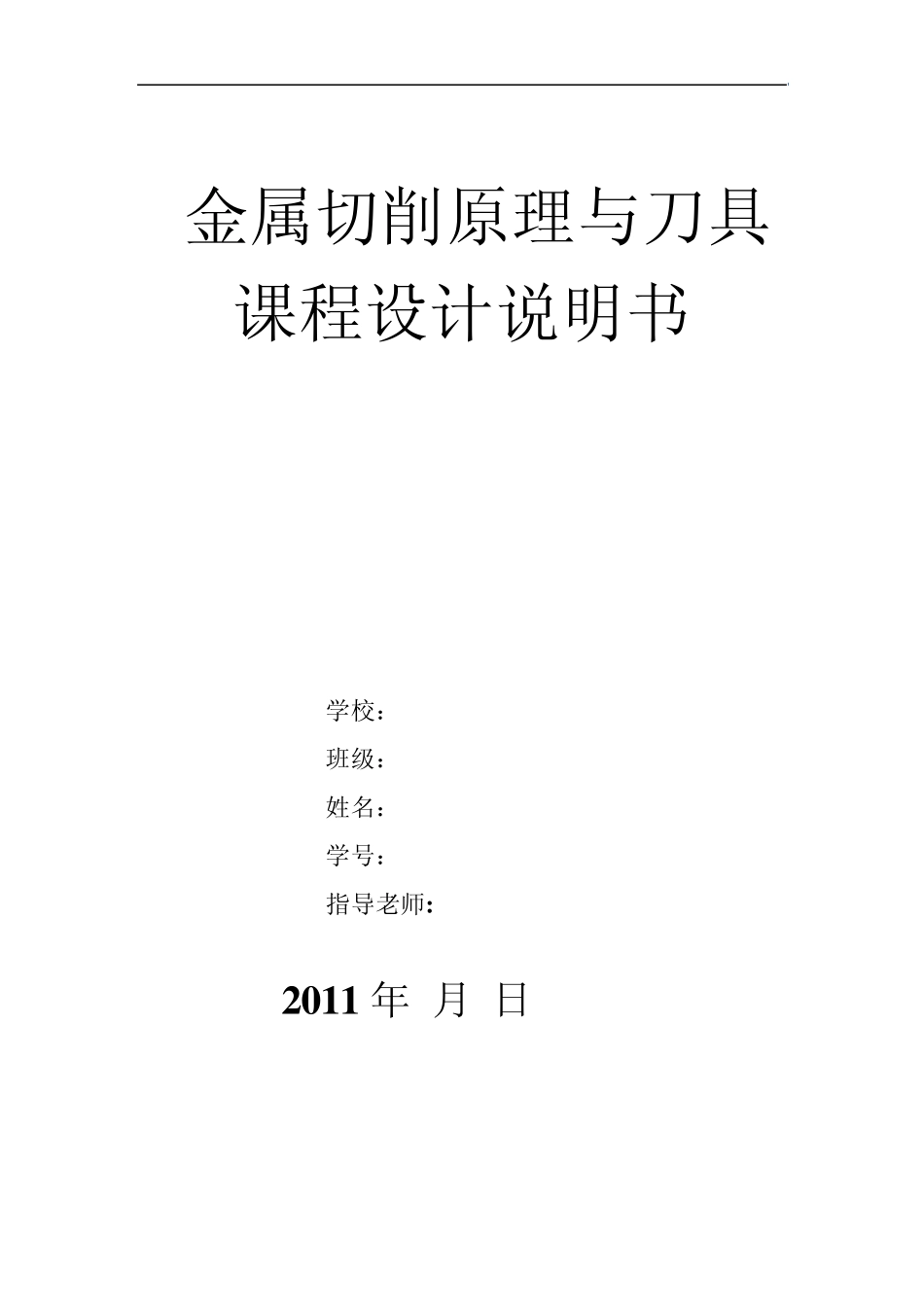

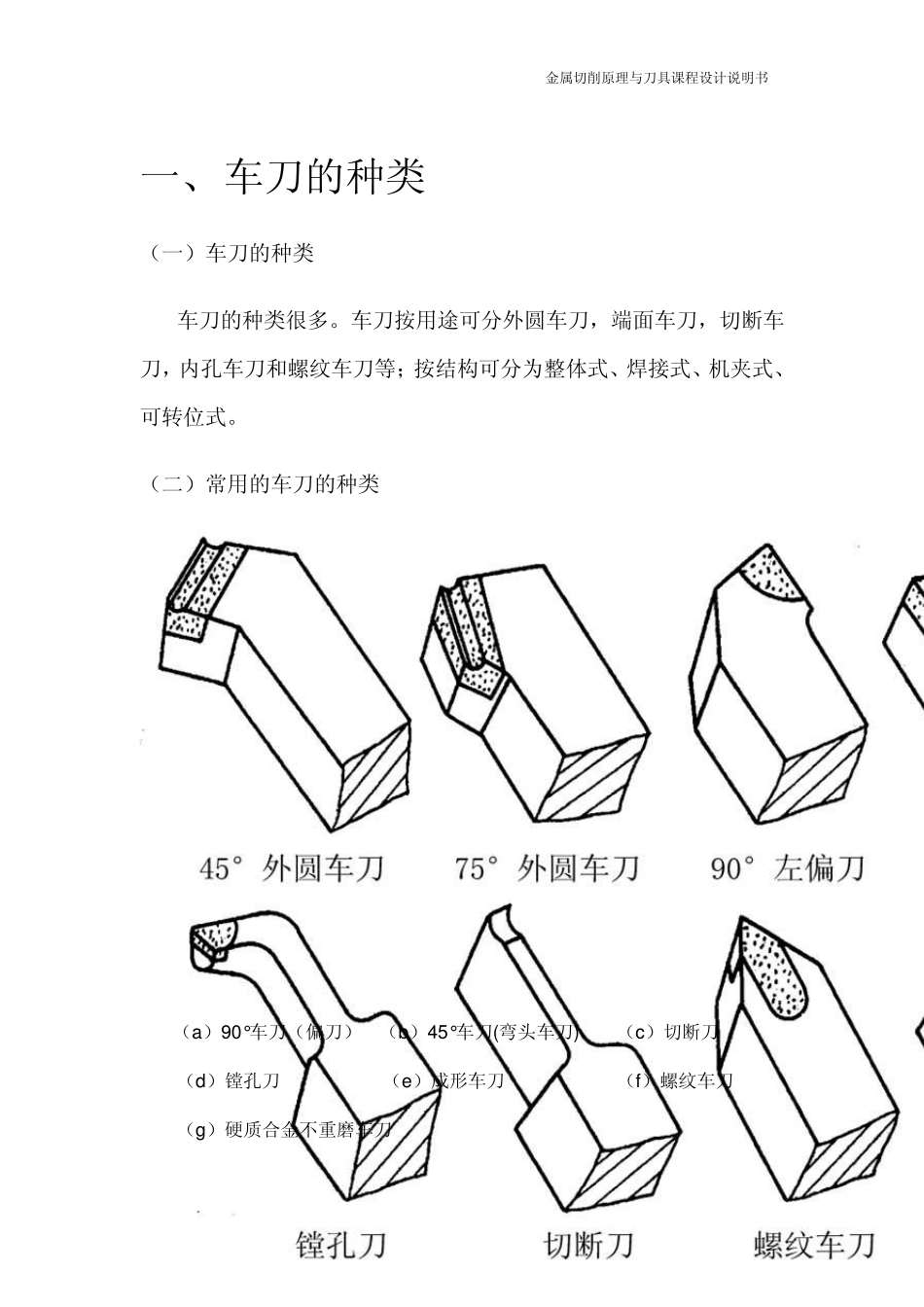

金属切削原理与刀具课程设计说明书 学校: 班级: 姓名: 学号: 指导老师: 2011 年 月 日 金属切削原理与刀具课程设计说明书 1 目录: 一、车刀种类(测绘车刀属于哪种车刀)………………… 二、车刀组成………………………………………………… 三、正交平面参考系………………………………………… (一)、基面……………………………………………… (二)、切削平面………………………………………… (三)、正交平面………………………………………… 四、正交平面参考系,车刀标注角度的测绘……………… (一)、前角测绘………………………………………… (二)、后角测绘………………………………………… (三)、主偏角测绘……………………………………… (四)、刃倾角测绘……………………………………… (五)、副偏角测绘……………………………………… (六)、副后角测绘……………………………………… 五、车刀示意图…………………………………………… 六、结论…………………………………………………… 金属切削原理与刀具课程设计说明书 2 一、 车刀的种类 (一)车刀的种类 车刀的种类很多。车刀按用途可分外圆车刀,端面车刀,切断车刀,内孔车刀和螺纹车刀等;按结构可分为整体式、焊接式、机夹式、可转位式。 (二)常用的车刀的种类 (a)90°车刀(偏刀) (b)45°车刀(弯头车刀) (c)切断刀 (d)镗孔刀 (e)成形车刀 (f)螺纹车刀 (g)硬质合金不重磨车刀 金属切削原理与刀具课程设计说明书 3 1 一般使用之车刀尖型式有下列几种: (1 ) 粗车刀:主要是用来切削大量且多余部份使工作物直径接近需要的尺寸。粗车时表面光度不重要,因此车刀尖可研磨成尖锐的刀峰,但是刀峰通常要有微小的圆度以避免断裂。 (2 ) 精车刀:此刀刃可用油石砺光,以便车出非常圆滑的表面光度,一般来说精车刀之圆鼻比粗车刀大。 (3 ) 圆鼻车刀:可适用许多不同型式的工作是属于常用车刀,磨平顶面时可左右车削也可用来车削黄铜。此车刀也可在肩角上形成圆弧面,也可当精车刀来使用。 (4 ) 切断车刀:只用端部切削工作物,此车刀可用来切断材料及车度沟槽。 (5 ) 螺丝车刀(牙刀):用于车削螺杆或螺帽,依螺纹的形式分 60度,或 55 度 V 型牙刀,29 度梯形牙刀、方形牙刀。 (6 ) 搪孔车刀:用以车削钻过或铸出的孔。达至光制尺寸或真直孔面为目的。 (7...
