棱形成形车刀、组合式圆孔拉刀、带导向硬质合金铰刀、铲齿成形铣刀的设计VIP专享

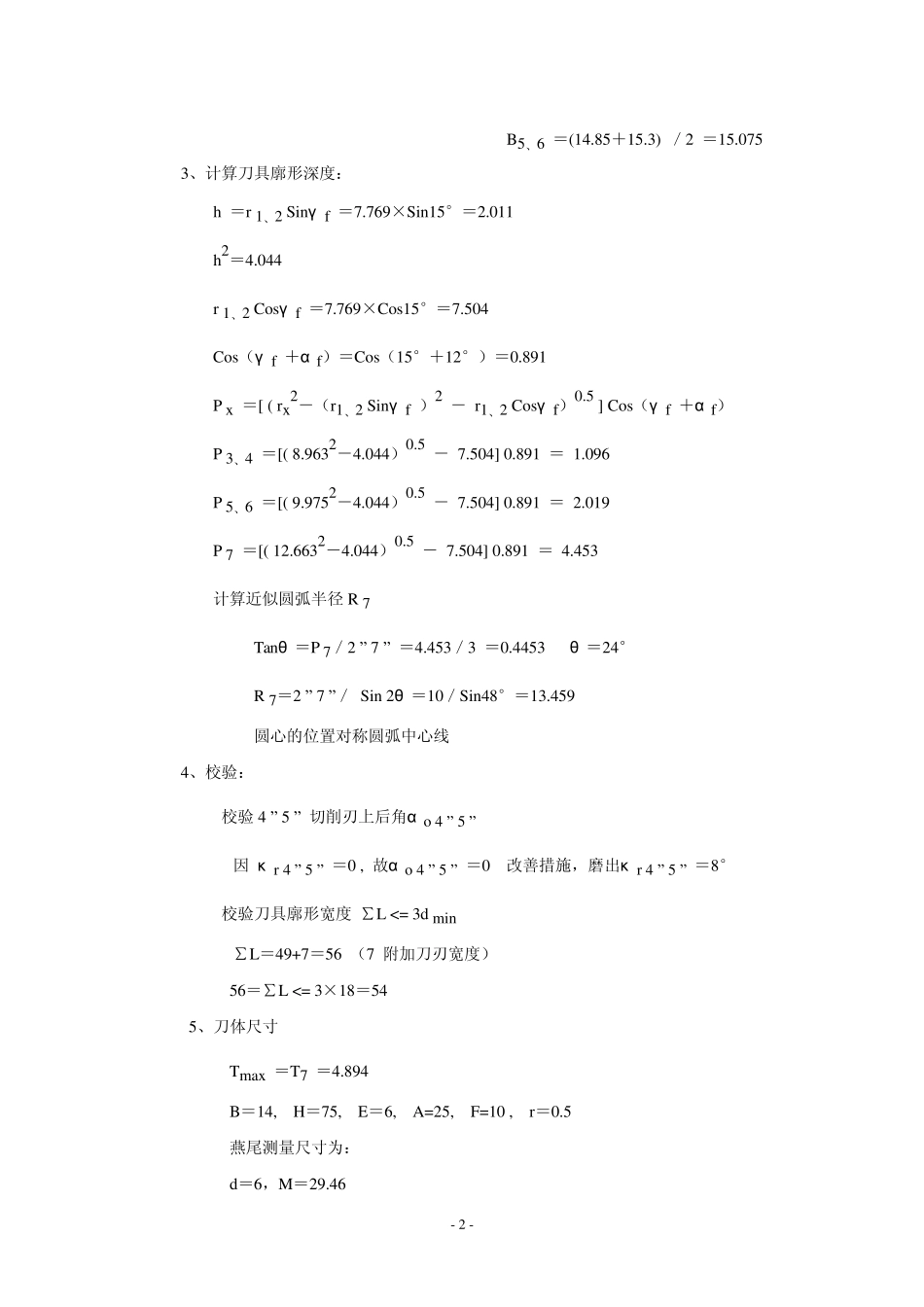

- 1 - 棱形成形车刀 、组合式圆孔拉刀、带导向硬质合金铰刀、铲齿成形铣刀的设计 形成形车刀设计 一．已知条件 加工零件如右图 材料：Y15 易切钢，σ b＝0.49Gpa 选取前角 γ f ＝15° 后角 α f ＝12° 二．设计要求 设计计算棱形成形车刀截形，绘制成形车刀及样板图 三．设计计算过程： 1、零件计算分析图 2、零件平均尺寸计算： 取刀具上 1，(2，) 为刀具轮廓形设计计准点。节点 1、2、3、4、5、6、7 平均直径分别为： d7 ＝(25.25＋25.4)／2 ＝25.325 r7 ＝12.663 B 2、7 ＝10 d1、2 ＝2×（12.6632－102）0.5 r1、2 ＝7.769 B 2、1 ＝20 d3、4 ＝2×（17.85＋18）／2 ＝17.925 r3、4 ＝8.963 B 2、3 ＝48 d5、6 ＝2×（19.9＋20）／2 ＝19.95 r5、6 ＝9.975 - 2 - B5、6 ＝(14.85＋15.3) ／2 ＝15.075 3、计算刀具廓形深度： h ＝r 1、2 Sinγ f ＝7.769×Sin15°＝2.011 h2＝4.044 r 1、2 Cosγ f ＝7.769×Cos15°＝7.504 Cos（γ f ＋α f）＝Cos（15°＋12°）＝0.891 P x ＝[ ( rx2－（r1、2 Sinγ f ）2 － r1、2 Cosγ f）0.5 ] Cos（γ f ＋α f） P 3、4 ＝[( 8.9632－4.044）0.5 － 7.504] 0.891 ＝ 1.096 P 5、6 ＝[( 9.9752－4.044）0.5 － 7.504] 0.891 ＝ 2.019 P 7 ＝[( 12.6632－4.044）0.5 － 7.504] 0.891 ＝ 4.453 计算近似圆弧半径 R 7 Tanθ ＝P 7／2 ” 7 ” ＝4.453／3 ＝0.4453 θ ＝24° R 7＝2 ” 7 ” ／ Sin 2θ ＝10／Sin48°＝13.459 圆心的位置对称圆弧中心线 4、校验： 校验 4 ” 5 ” 切削刃上后角α o 4 ” 5 ” 因 κ r 4 ” 5 ” ＝0 , 故α o 4 ” 5 ” ＝0 改善措施，磨出κ r 4 ” 5 ” ＝8° 校验刀具廓形宽度 ∑L <= 3d min ∑L＝49+7＝56 （7 附加刀刃宽度） 56＝∑L <= 3×18＝54 5、刀体尺寸 Tmax ＝T7 ＝4.894 B＝14, H＝75, E＝6, A=25, F=10 , r＝0.5 燕尾测量尺寸为： d＝6，M＝29.46 - 3 - 6、廓形深度尺寸标注 刀具廓形深度设计基准为 d 1、2 , 刀具廓形深度标注基准为 d 5、6 基准不重合，故标注廓形深度应为： P 5、6 ＝2.019 ≈2.02 P 5、6 －P 3、4＝2.019－1.096＝0.923 ≈0.92 P 7－P 5、6 ＝4.453 －2.019＝2.434 ≈2.43 四．棱形...
