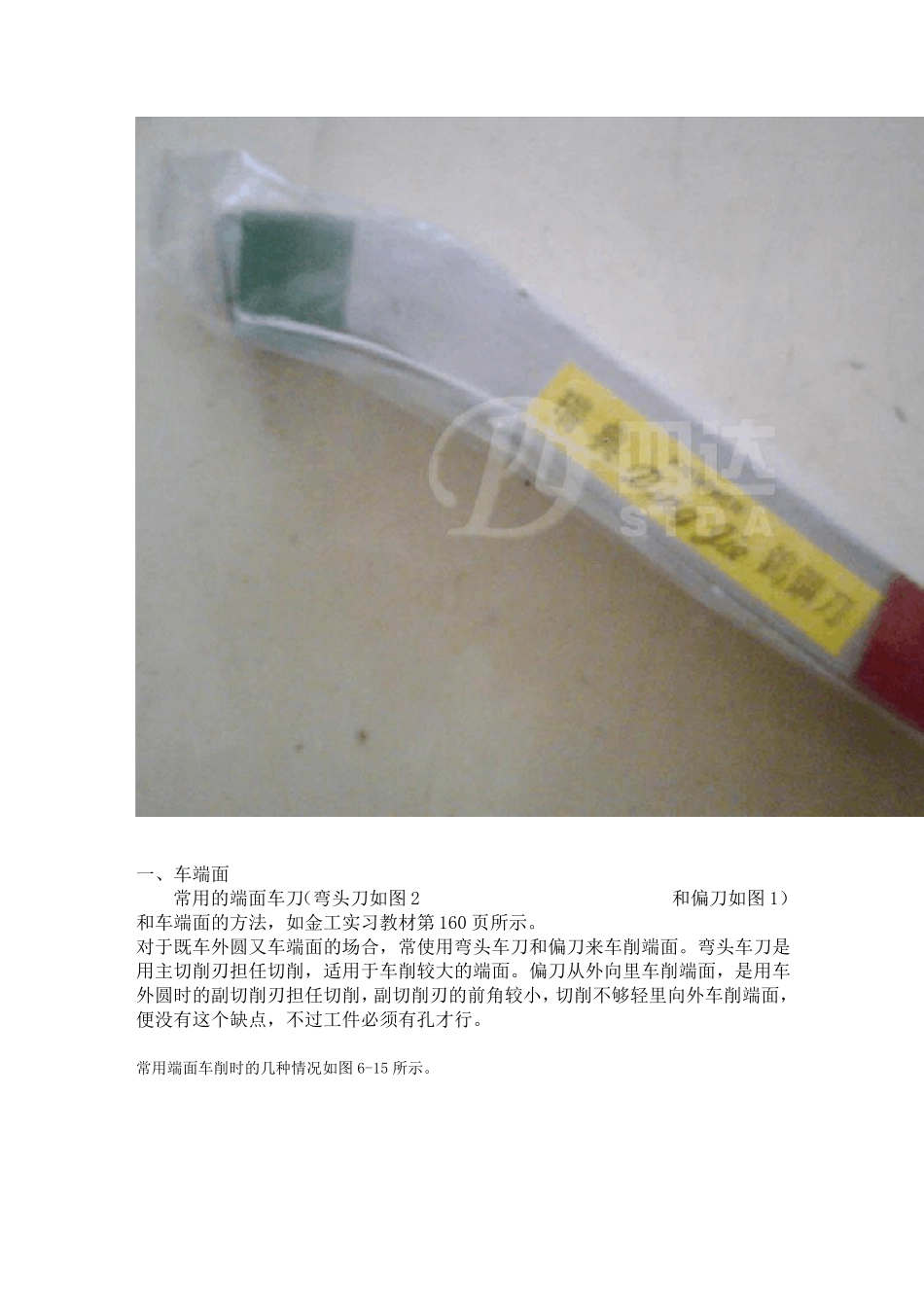

端面车刀及外圆车刀(45 度车刀，90 度车刀)的车削方法和图片 2007-06-25 09:39 一、车端面 常用的端面车刀（弯头刀如图 2 和偏刀如图 1）和车端面的方法，如金工实习教材第 160 页所示。 对于既车外圆又车端面的场合，常使用弯头车刀和偏刀来车削端面。弯头车刀是用主切削刃担任切削，适用于车削较大的端面。偏刀从外向里车削端面，是用车外圆时的副切削刃担任切削，副切削刃的前角较小，切削不够轻里向外车削端面，便没有这个缺点，不过工件必须有孔才行。 常用端面车削时的几种情况如图 6-15 所示。 图6-15 车端面的常用车刀 车端面时应注意以下几点： 1）车刀的刀尖应对准工件中心，以免车出的端面中心留有凸台。 2）偏刀车端面，当背吃刀量较大时，容易扎刀。背吃刀量ap的选择：粗车时ap=0.2mm～1mm，精车时ap＝0．05 mm～0.2mm。 3）端面的直径从外到中心是变化的，切削速度也在改变，在计算切削速度时必须按端面的最大直径计算。 4）车直径较大的端面，若出现凹心或凸肚时，应检查车刀和方刀架，以及大拖板是否锁紧。为使车刀准确地横向进给，应将大溜板紧固在床身上，用小刀架调整切削深度。 5）端面质量要求较高时，最后一刀应由中心向外切削。 车端面的质量分析： 1）端面不平，产生凸凹现象或端面中心留“小头”；原因时车刀刃磨或安装不正确，刀尖没有对准工件中心，迟到深度过大，车床有间隙拖板移动造成。 2）表面粗糙度差。原因是车刀不锋利，手动走刀摇动不均匀或太快，自动走刀切削用量选择不当 一、车外圆 1．安装工件和校正工件 安装工件的方法主要有用三爪自定心卡盘或者 四 爪卡盘、心轴 等 (详 见6.8 车床附 件的使用)。校正工件的方法有划 针 或者 百 分表校正(详 见 6.8 车床附 件的使用中图 8 －49)。 2．选择车刀 车外圆可用图6－12 所示的各种车刀。直头车刀(尖刀)的形状简单，主要用于粗车外圆；弯头车刀不但可以车外圆，还可以车端面，加工台阶轴和细长轴则常用偏刀。 图6-12 车外圆的几种情况 3．调整车床 车床的调整包括主轴转速和车刀的进给量。 4. 网上购物请进Lock 主轴的转速是根据切削速度计算选取的。而切削速度的选择则和工件材料、刀具材料以及工件加工精度有关。用高速钢车刀车削时，V=0.3～1m/s，用硬质合金刀时，V=1～3m/s。车硬度高钢比车硬度低钢的转速低一些。 根据选定的切削速度计算出车床主轴的转速，再对照车床主轴转速铭牌，选取车床...
