48m下承式栓焊简支钢桁梁桥课程设计

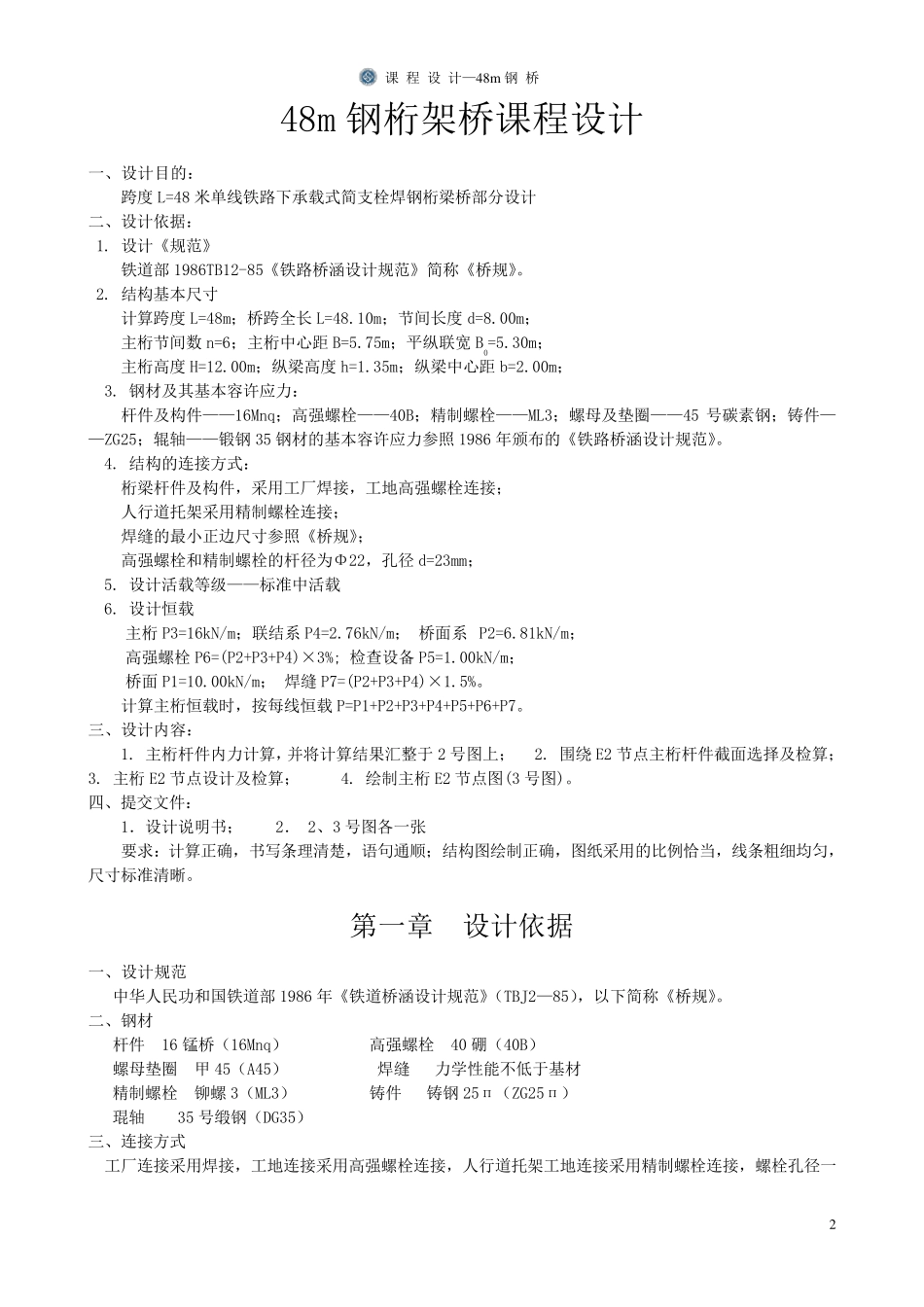

48m 简支钢桁梁桥课程设计 学院：土木工程学院 班级： 姓名： 学号： 指导老师： 整理日期：2011 年 12 月 30 日 课 程 设 计—48m 钢 桥 1 ——目 录—— 第一章 设计依据.............................2 第二章 主桁架杆件内力计算...................4 第三章 主桁杆件设计.........................10 第四章 弦杆拼接计算.........................14 第五章 节点板设计..........................16 第六章 节点板强度检算......................16 课 程 设 计—48m 钢 桥 2 48m 钢桁架桥课程设计 一、设计目的： 跨度L=48 米单线铁路下承载式简支栓焊钢桁梁桥部分设计 二、设计依据： 1. 设计《规范》 铁道部1986TB12-85《铁路桥涵设计规范》简称《桥规》。 2. 结构基本尺寸 计算跨度L=48m；桥跨全长L=48.10m；节间长度d=8.00m； 主桁节间数n=6；主桁中心距B=5.75m；平纵联宽B0=5.30m； 主桁高度H=12.00m；纵梁高度h=1.35m；纵梁中心距b=2.00m； 3. 钢材及其基本容许应力： 杆件及构件——16Mnq；高强螺栓——40B；精制螺栓——ML3；螺母及垫圈——45 号碳素钢；铸件——ZG25；辊轴——锻钢35 钢材的基本容许应力参照1986 年颁布的《铁路桥涵设计规范》。 4. 结构的连接方式： 桁梁杆件及构件，采用工厂焊接，工地高强螺栓连接； 人行道托架采用精制螺栓连接； 焊缝的最小正边尺寸参照《桥规》； 高强螺栓和精制螺栓的杆径为Φ22，孔径d=23mm； 5. 设计活载等级——标准中活载 6. 设计恒载 主桁P3=16kN/m；联结系P4=2.76kN/m； 桥面系 P2=6.81kN/m； 高强螺栓P6=(P2+P3+P4)×3%; 检查设备 P5=1.00kN/m； 桥面P1=10.00kN/m； 焊缝P7=(P2+P3+P4)×1.5%。 计算主桁恒载时，按每线恒载P=P1+P2+P3+P4+P5+P6+P7。 三、设计内容： 1. 主桁杆件内力计算，并将计算结果汇整于2 号图上； 2. 围绕E2 节点主桁杆件截面选择及检算； 3. 主桁E2 节点设计及检算； 4. 绘制主桁E2 节点图(3 号图)。 四、提交文件： 1．设计说明书； 2． 2、3 号图各一张 要求：计算正确，书写 条 理 清 楚 ，语 句 通 顺 ；结构图绘制正确，图纸 采用的比 例 恰 当 ，线条 粗 细 均 匀 ，尺寸标准清 晰 。 第 一章 设计依据 一、设计规范 中华 人民 功 和国 铁道部1986 年《铁道桥涵设计规范》（ TBJ2—85），以 下简称《桥规》。 ...
