500型万用表

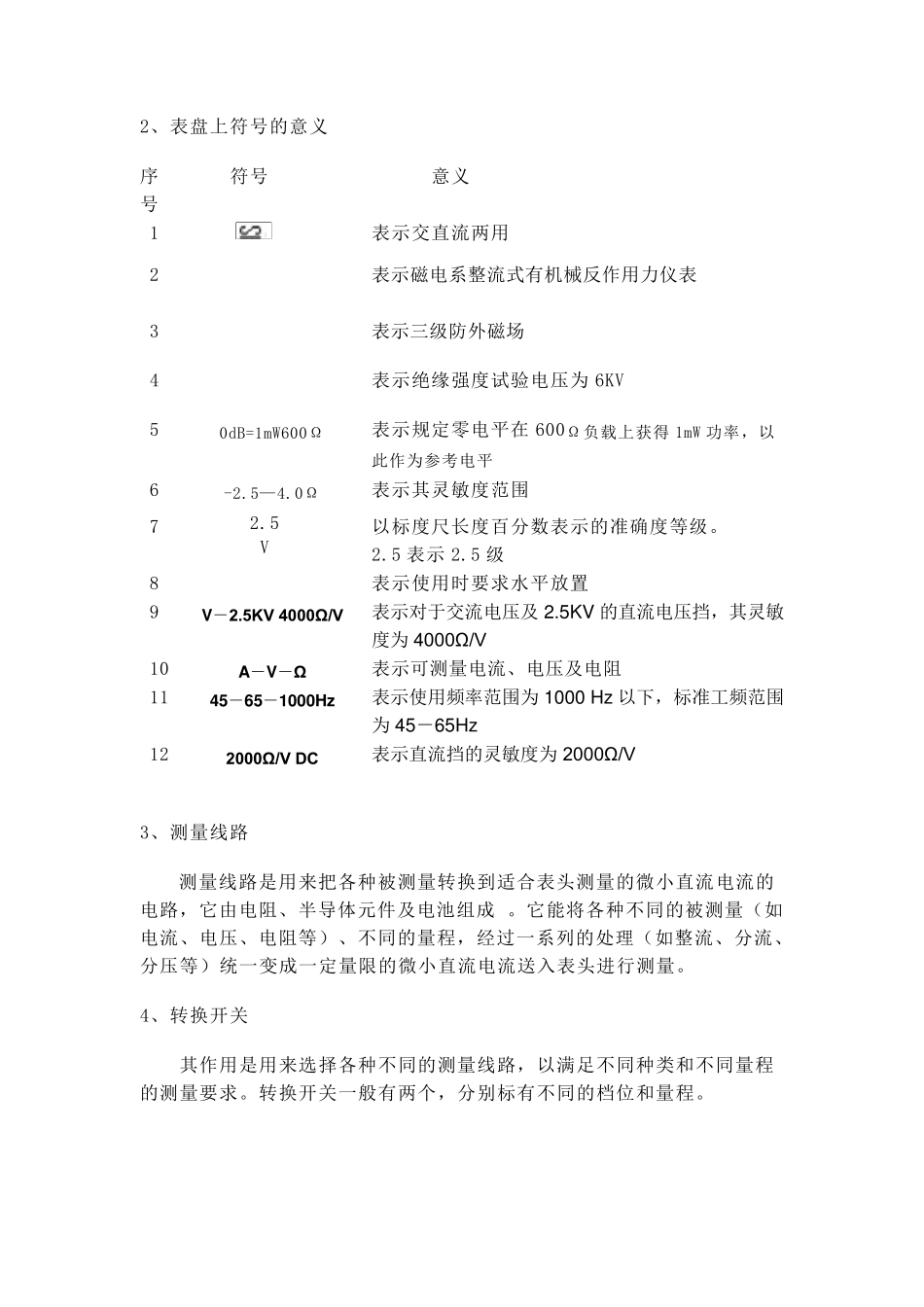

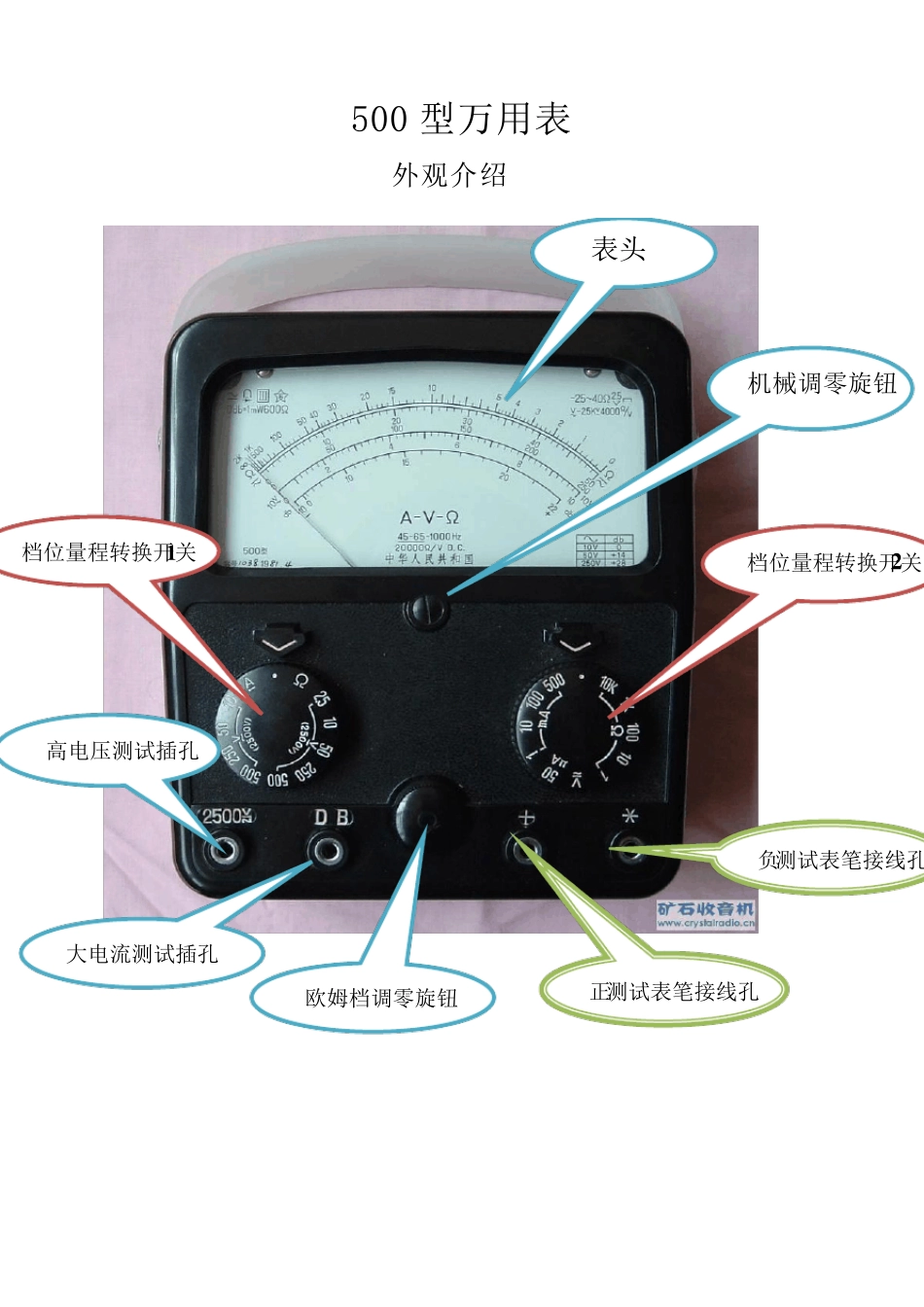

500 型万用表 外观介绍 高电压测试插孔 机械调零旋钮 表头 档位量程转换开关2 档位量程转换开关1 大电流测试插孔 正测试表笔接线孔 负测试表笔接线孔 欧姆档调零旋钮 一、基础知识 万用表由表头、测量电路及转换开关等三个主要部分组成。 1、表头 它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条刻度线，它们的 功能如下：： 刻度（1）（从上到下）标有R 或Ω，指示的是电阻值，转换开关在欧 姆挡时，即读此条刻度线。注：右端为 0，左端为无穷大。 读法： 被测电阻=指示值*欧姆档倍数 刻度（2）标有∽和 VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V 以外的其它位置时，即读此条刻度线。刻度均为 50 个小刻度 读法： 测量值=（量程/50）*指针偏转的小刻度 刻度（3）标有10V，指示的是10V 的交流电压值，当转换开关在交、直流电压挡，量程在交流10V 时，即读此条刻度线。 刻度（4）标有dB，指示的是音频电平。准确度较高。 刻度(1) 电阻值 Ω 刻度(2) 交直流电压、直流电流 刻度(3) 10V 交流电压值 刻度(4) 音频电平 2、表盘上符号的意义 3、测量线路 测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成 。它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。 4、转换开关 其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。转换开关一般有两个，分别标有不同的档位和量程。 序号 符号 意义 1 表示交直流两用 2 表示磁电系整流式有机械反作用力仪表 3 表示三级防外磁场 4 表示绝缘强度试验电压为6KV 5 0dB=1mW600Ω 表示规定零电平在 600Ω负载上获得 1mW 功率，以此作为参考电平 6 -2.5—4.0Ω 表示其灵敏度范围 7 2.5 V 以标度尺长度百分数表示的准确度等级。 2.5 表示2.5 级 8 表示使用时要求水平放置 9 V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV 的直流电压挡，其灵敏度为4000Ω/V 10 A－V－Ω 表示可测量电流、电压及电阻 11 45...
