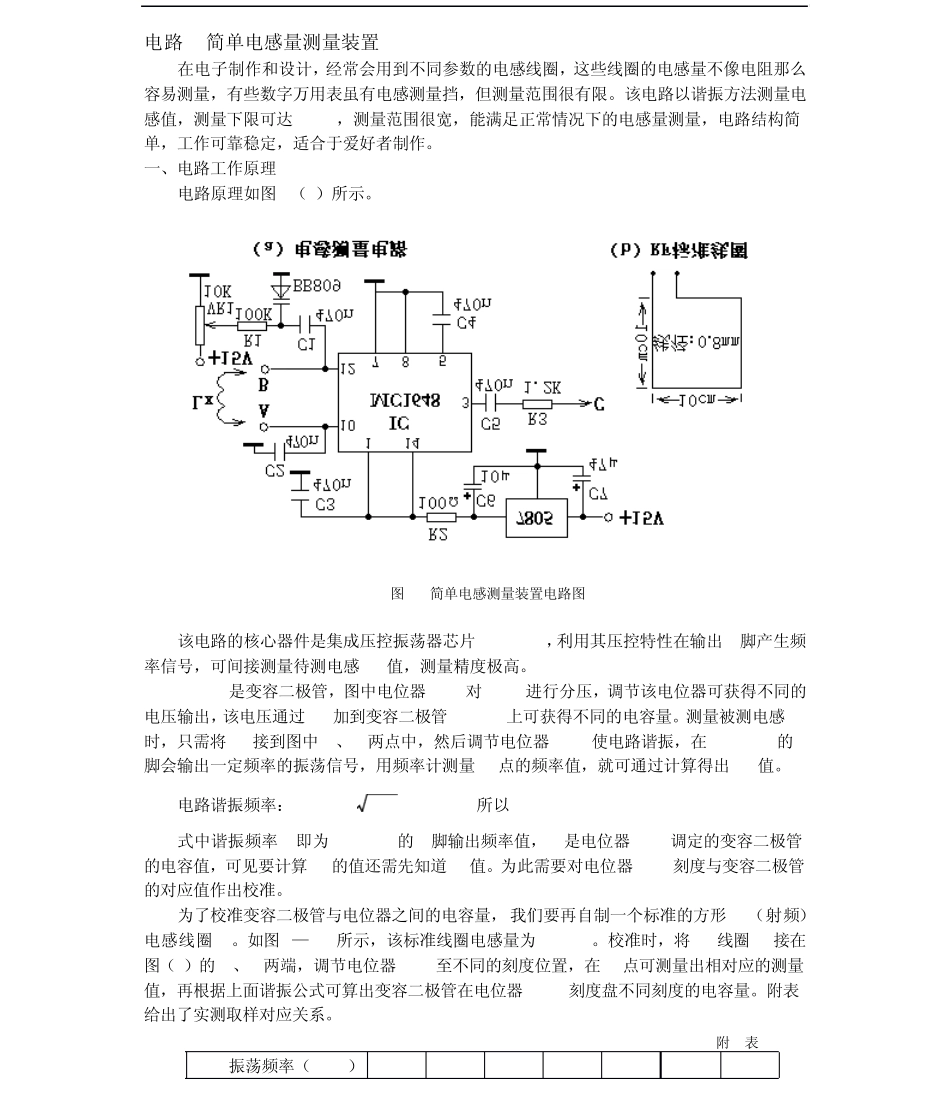

电路 1简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。该电路以谐振方法测量电感值，测量下限可达 10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。一、电路工作原理电路原理如图 1（a）所示。图 1 简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片 MC1648，利用其压控特性在输出 3脚产生频率信号，可间接测量待测电感 LX值，测量精度极高。BB809是变容二极管，图中电位器 VR1对+15V进行分压，调节该电位器可获得不同的电压输出，该电压通过R1加到变容二极管 BB809上可获得不同的电容量。测量被测电感 LX时，只需将LX接到图中 A、B两点中，然后调节电位器 VR1使电路谐振，在 MC1648的 3脚会输出一定频率的振荡信号，用频率计测量 C点的频率值，就可通过计算得出 LX值。电路谐振频率：f0=1/2π所以LX=1/4π2f02CLxC式中谐振频率 f0即为MC1648的 3脚输出频率值，C是电位器 VR1调定的变容二极管的电容值，可见要计算LX的值还需先知道C值。为此需要对电位器 VR1刻度与变容二极管的对应值作出校准。为了校准变容二极管与电位器之间的电容量， 我们要再自制一个标准的方形RF（射频）电感线圈 L0。如图 6—7(b)所示，该标准线圈电感量为0.44µH。校准时，将RF线圈 L0接在图（a）的 A、B两端，调节电位器 VR1至不同的刻度位置，在 C点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器 VR1刻度盘不同刻度的电容量。附表给出了实测取样对应关系。附表振荡频率（MHz）98766253433834二、元器件选择集成电路 IC可选择 Motoroia公司的 VCO（压控振荡器）芯片。 VR1选择多圈高精度电位器。其它元器件按电路图所示选择即可。三、制作与调试方法制作时，需在多圈电位器轴上自制一个刻度盘，并带上指针。RF标准线圈按图（b）所给尺寸自制。电路安装正确即可正常工作，调节电位器 VR1取滑动的多个点与变容二极管的对应关系，可保证测量方便。该测量方法属于间接测量，但测量范围宽，测量准确，所以对电子爱好者和实验室检测电感量有可取之处。该装置若固定电感可变成一个可调频率的信号发生器。电路 2 三位数字显示电容测试表广大电子爱好者都有这样的体会，中、高档数字万用表虽有电容测试挡位，但测量范围一般仅为 1pF~20...
