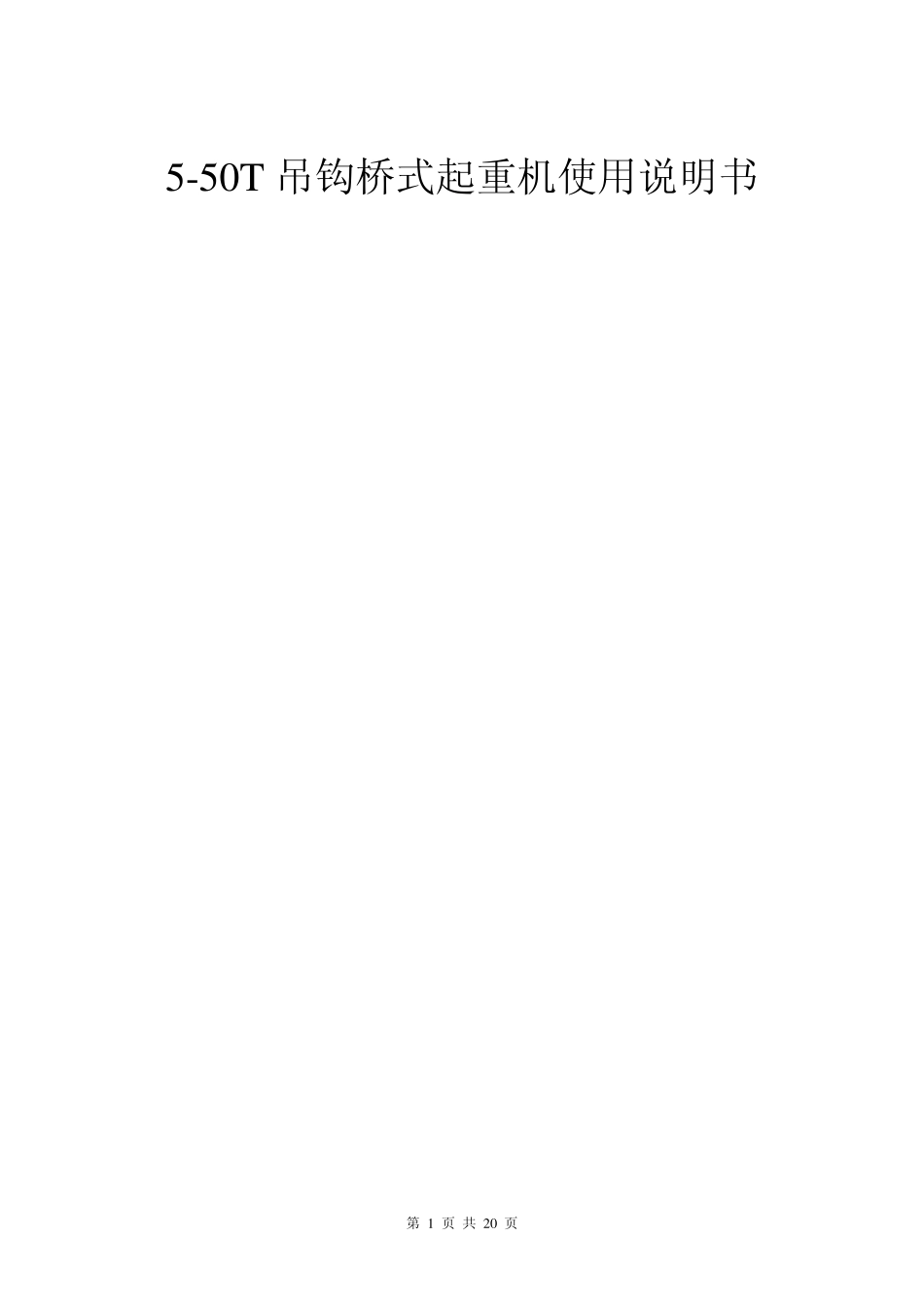

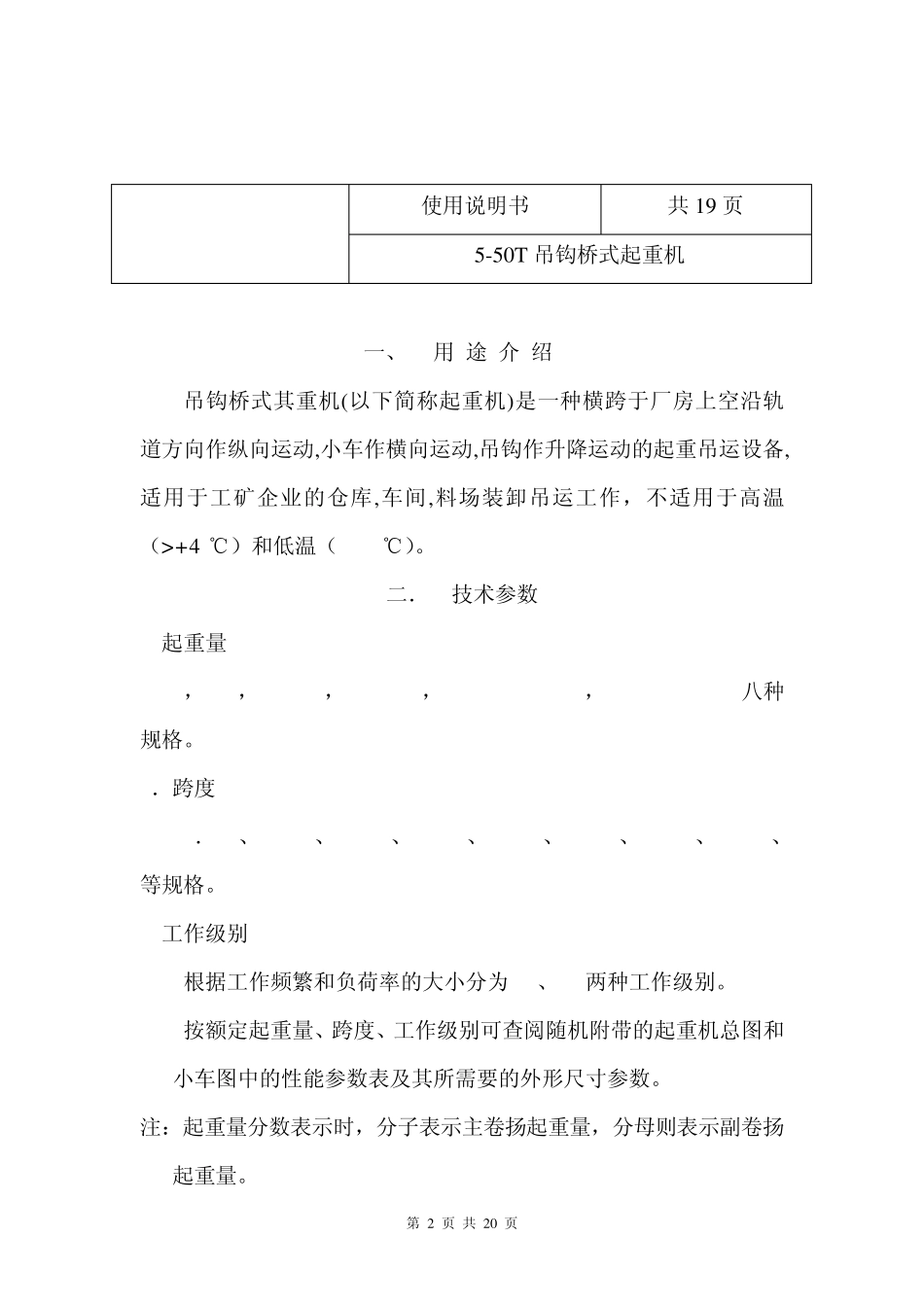

第 1 页 共 20 页 5-50T 吊钩桥式起重机使用说明书 第 2 页 共 20 页 使用说明书 共19 页 5-50T 吊钩桥式起重机 一、 用 途 介 绍 吊钩桥式其重机(以下简称起重机)是一种横跨于厂房上空沿轨道方向作纵向运动,小车作横向运动,吊钩作升降运动的起重吊运设备,适用于工矿企业的仓库,车间,料场装卸吊运工作，不适用于高温（>+40℃）和低温（<-20℃）。 二． 技术参数 1.起重量 5t，10t，5/3.2t，10/3.2t，16/3.2t,20/5t，32/5t,50/10t八种规格。 2．跨度 10．5m、13.5m、16.5m、19.5m、22.5m、25.5m、28.5m、31.5m、等规格。 3.工作级别 根据工作频繁和负荷率的大小分为 A5、A6两种工作级别。 按额定起重量、跨度、工作级别可查阅随机附带的起重机总图和小车图中的性能参数表及其所需要的外形尺寸参数。 注：起重量分数表示时，分子表示主卷扬起重量，分母则表示副卷扬起重量。 第 3 页 共 2 0 页 4.起重机示意图如下<具体技术参数查阅随机图> 第 4 页 共 20 页 三、结构概述 整台起重机是由桥架（装有大车运行机构）、小车（装有小车运行机构和起升机构）、电器设备三大部分组成。 起重机中 5t、10t的额定起重量为单钩式（小车中仅装有一套起升机构）。5/3.2t，10/3.2t，16/3.2t,20/5t，32/5t,50/10t的额定起重量则为双钩式（小车装有两套起升机构）。主钩用来起吊重物，副钩除了起吊轻物外，还可协助主钩倾转或翻倒工件，但不允许主、副钩同时起吊两个物件，主钩、副钩独立工作时不得超过各自的额定起重量，同时工件不得超过主钩的定额重量。 1.金属结构 金属结构包括桥架、小车和操纵室三部分。 桥架有两根箱型主梁、端梁和两主梁外侧的走台所组成。在两主梁上面铺设轨道，供小车运行。一主梁外侧的走台上安装大车运行机构，另一主梁外侧的走台上安装小车导电架及滑轨，走台外侧设有栏杆，以保障检验人员在机上工作时的人身安全。 主梁与端梁刚性联接，两端梁中部均用螺栓固定，可拆卸便于运输安装。 小车架由钢板焊接而成，装有起升机构和小车运行机构。 操纵室设有开式和闭式两种（供用户选用）悬挂在桥架下面，内设电气设备供司机操纵。 2.大车运行机构 第 5 页 共 2 0 页 大车运行机构采用分别驱动形式，（L10.5M跨度的采用集中驱动）两主动车轮均有各自的驱动装置，有电动机、制动器、减速机组成。 3.起升机构 起升机构安装在小车架上，单钩设有一组起升机构，双钩设有...
