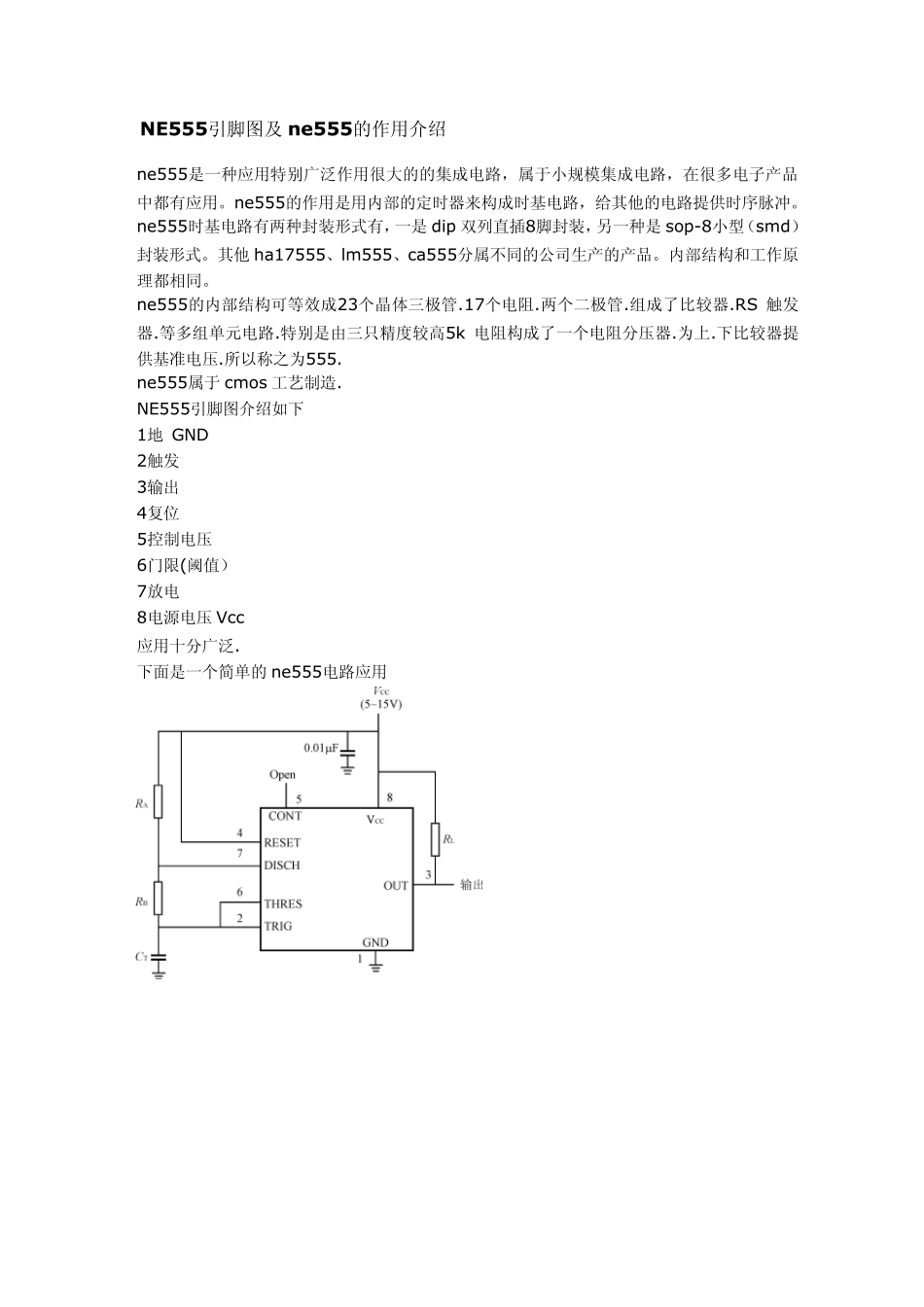

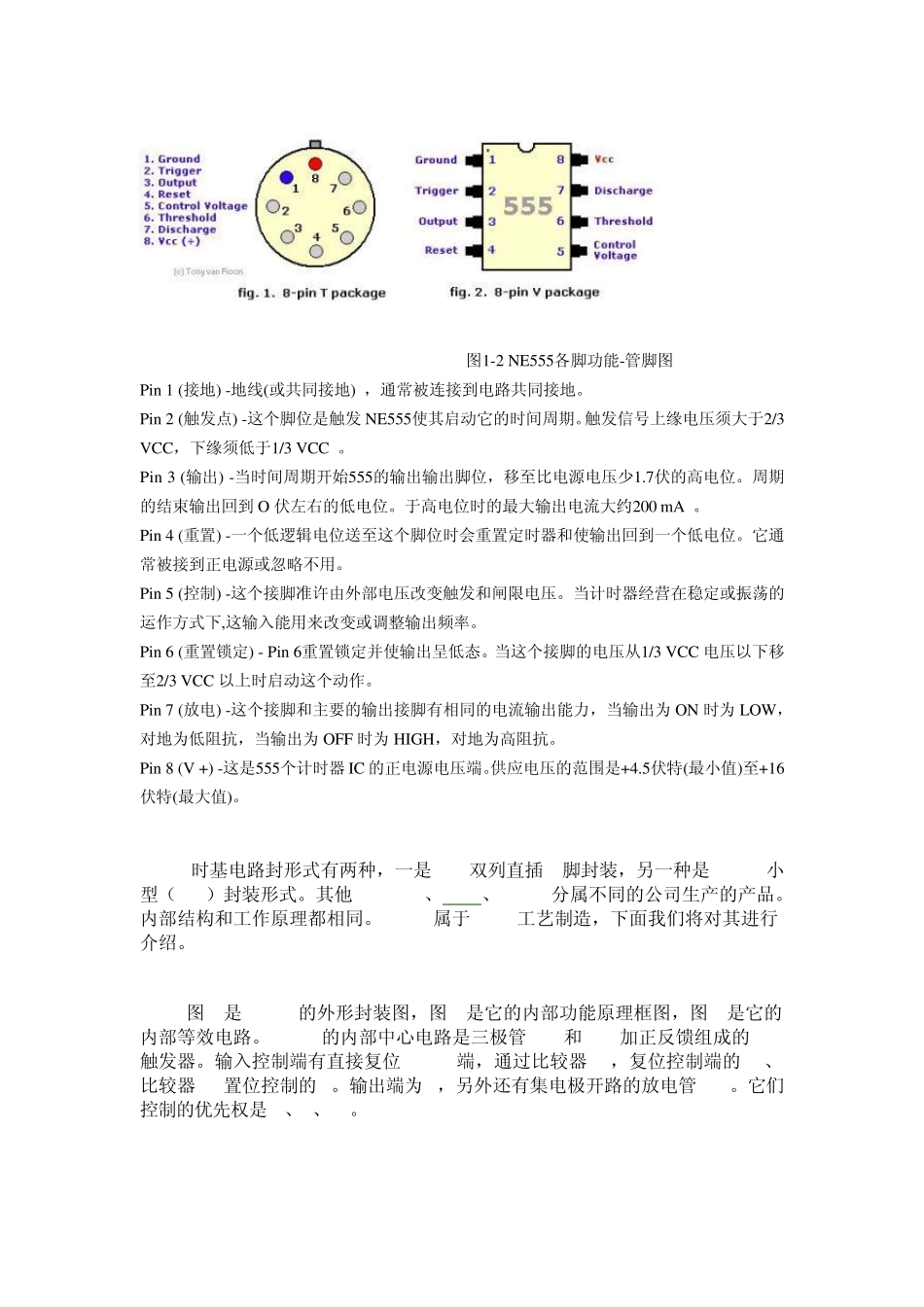

NE555引脚图及ne555的作用介绍 ne555是一种应用特别广泛作用很大的的集成电路，属于小规模集成电路，在很多电子产品中都有应用。ne555的作用是用内部的定时器来构成时基电路，给其他的电路提供时序脉冲。ne555时基电路有两种封装形式有，一是dip 双列直插8脚封装，另一种是sop-8小型（smd）封装形式。其他ha17555、lm555、ca555分属不同的公司生产的产品。内部结构和工作原理都相同。 ne555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS 触发器.等多组单元电路.特别是由三只精度较高5k 电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555. ne555属于cmos工艺制造. NE555引脚图介绍如下 1地 GND 2触发 3输出 4复位 5控制电压 6门限(阈值） 7放电 8电源电压 Vcc 应用十分广泛. 下面是一个简单的ne555电路应用 NE555绍 NE555 (Timer IC)大约在1971年由Signetics Corporation 发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年來非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS 技术版本的Timer IC 如MOTOROLA 的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC 在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。 NE555是属于555系列的计时IC 的其中的一种型号，555系列IC 的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉冲信号。 a. NE555的特点有： 1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。其延时范围极广，可由几微秒至几小时之久。 2.它的操作电源电压范围极大，可与 TTL，CMOS 等逻辑电路配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。 3.其输出端的供给电流大，可直接推动多种自动控制的负载。 4.它的计时精确度高、温度稳定度佳，且价格便宜。 5.静态电流 最大值 VCC = 5 V, RL = ∞ =6mA VCC =15 V, RL = ∞ =15mA b. NE555引脚图功能配置说明下： 图1-2 NE555各脚功能-管脚图 Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。 Pin 2 (触发点) -这个脚位是触发 NE555使其启动它的时间周期。触发信号上缘电压须大于2/3...
